機床測頭品牌、價格及找正程序

機床測頭品牌

德國波龍BLUM

Blum-novotest GmbH是世界公認的，以創新精神和高端品質而著稱的測量與測試技術的領域研發企業，有著40多年的歷史，是世界機床行業、汽車行業、航天工業等領域的合作伙伴。



“機床測量附件”部門主要研發生產用于機上工件測量及刀具破損監控的接觸式或激光測量系統?！皽y(cè)量與測試技術”部門開發并制造植入生產線的測量與測試方案。此外，“NOVOTEST”部門主要設計生產變速箱試驗臺，脈沖與爆破試驗臺。



除了位于德國Ravensburg和Willich附近快速成長的現代化工廠外，我們?cè)诜▏?guó)波爾多，意大利科摩，英國伯明翰，美國辛辛那提、洛杉磯，日本名古屋，韓國首爾，中國上海，新加坡，臺中等國家和地區都設有銷售服務分公司。



為了覆蓋世界各地Blum-Novotest產品的銷售與服務，我們同當?shù)劁N(xiāo)售代理及系統集成商開展密切合作。

機床測頭型號及價格

波龍(BLUM) TC52測頭-卓越的在線測量技術 TC52-無磨損的測量機構確保長期穩定性,帶有大量冷卻液和污染的環境下仍可保持接觸測量精度. 加入收藏   商品對比

波龍(BLUM)TC54-20 測頭-接觸式刀具測量器 TC54-20 測頭 - 刀具測量與破損監控系統 加入收藏   商品對比

波龍(BLUM) TC76 測頭P06.7600-010-A1-SET TC76測頭是TC系列中外形最緊湊的一款，具有高速高精度的特點，可用于在CNC磨床、車床和銑床上的自動刀具測量及工件測量 加入收藏   商品對比

波龍(BLUM) TC50測頭 防護等級: IP68。 接觸力XY方向：2N。 接觸力Z方向：7N。 最大加速度：50m/s2 重復精度：0.3 μm 2σ 最大測量速度：3m/min 加入收藏   商品對比

波龍(BLUM) TC60無線電測頭 TC60無線電測頭-應用于大型零件測量工件測量 無線電傳輸技術、全方向測頭、無磨損的測量機構、適用于大批量生產、三維輪廓測量、機床軸溫度漂移補償 加入收藏   商品對比

波龍(BLUM) TC53測頭 紅外線測頭TC53具有高速高精度的特點，用于車削和銑削加工中心內的刀具測量及破損監控?；谀K化設計以及全套的選項和附件，這款測頭可根據用戶需求靈活定制，顯著擴充應用范圍。 加入收藏   商品對比

?

BLUM機床測頭找正程序

X-Y 方向校正：

1. 先將校正環規固定在工作臺上，要注意環規水平，不要偏太大

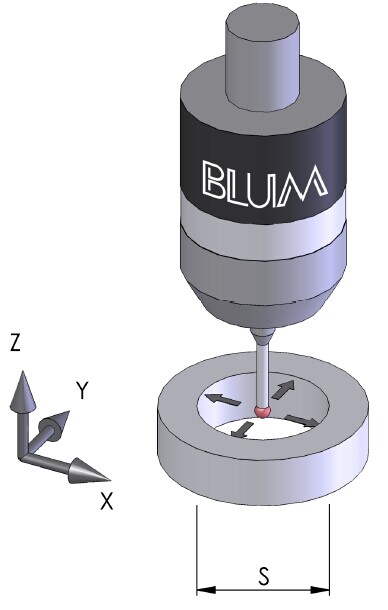

2. 用手輪將測桿紅寶石球定位到環規內圓中心(目測)如圖1

編輯以下程序并執行

G65 P9700 C1 S ...

M30

其中：

C1 執行校準

S 精確到微米的校準環內徑（在環規上面已標示）

執行后可以在宏變量(巨變量)里邊查看校準數值

#970 X 軸校準值(略小于紅寶石球半徑)

#971 Y 軸校準值(略小于紅寶石球半徑)

#972 X 軸中心偏移

#973 Y 軸中心偏移

注：在碰完第一遍暫停時，請手動將探頭旋轉180 度，再按啟動鍵。

校正時機床進給倍率為100%

Z 方向校正：

先裝一個工件在工作臺上，然后使用機床上的對刀儀，準確對出一把平底刀的長度，

然后用這把刀在工件上鑼一個平面，然后抄數，在鑼出的平面上建一個Z 方向（X.Y 可以為0,外部坐標系

G53 Z 軸一定要清零）的零面,放在任意的一個坐標系中（例如G59）

編輯并執行以下程序：

G59 (定義好的坐標系)

G65P9700C1.Z-10.

M30

執行后可查看校準數值

#975 Z 軸偏移值

校準已經完成
