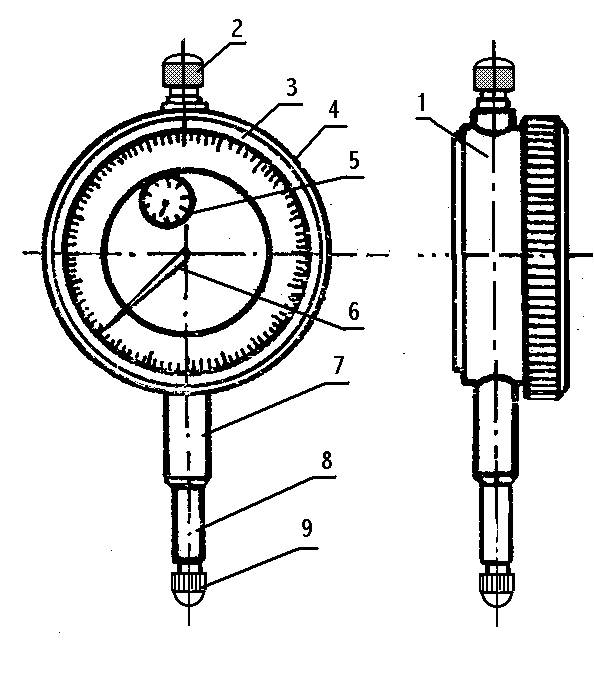

百分表外部結構圖
1、表體;2、手提測量桿用的圓頭;3、表盤上刻度值;4、手轉動表圈;5、刻度值;6、指針;7、套筒;8、為測量桿;9、是測量頭;

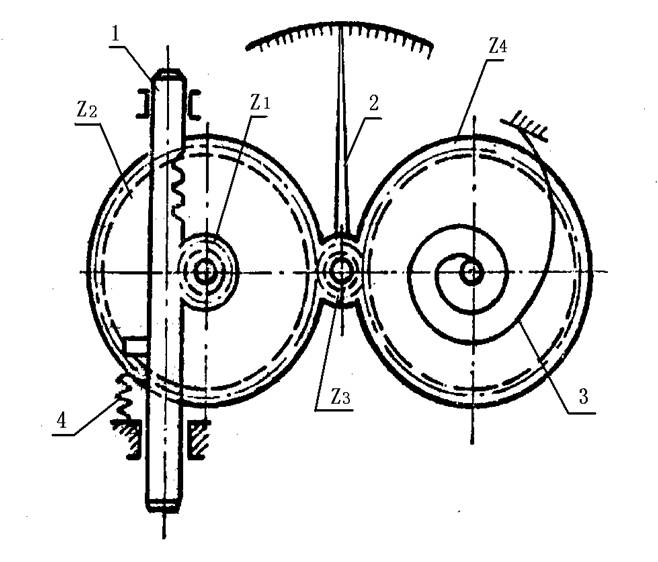

百分表內部結構圖
1帶有齒條的測量桿的直線移動;2齒輪傳動(Z1 、Z2 、Z3);3指針的回轉運動、Z4齒輪;4彈簧使齒輪傳動起著穩定指針位置的作用;
百分表結構原理圖
1-測量桿;2-撥桿;3-扇形齒輪;4-小齒輪;5-端面齒輪;6-小齒輪;7-指針
百分表是一種精度較高的比較量具,它只能測出相對數值,不能測出絕對數值,主要用于測量形狀和位置誤差,也可用于機床上安裝工件時的精密找正。百分表的讀數準確度為0.01mm。百分表的結構原理如圖1所示。當測量桿1向上或向下移動1mm時,通過齒輪傳動系統帶動大指針5轉一圈,小指針7轉一格??潭缺P在圓周上有100個等分格,各格的讀數值為0.01mm。小指針每格讀數為1mm。測量時指針讀數的變動量即為尺寸變化量??潭缺P可以轉動,以便測量時大指針對準零刻線。
百分表結構信息由思誠資源網提供,百分表首選思誠資源網。
