百分表結構原理圖

[原創內容] 發布于：2014-07-22 13:26:59 閱讀：2695次 編輯：思誠市場部

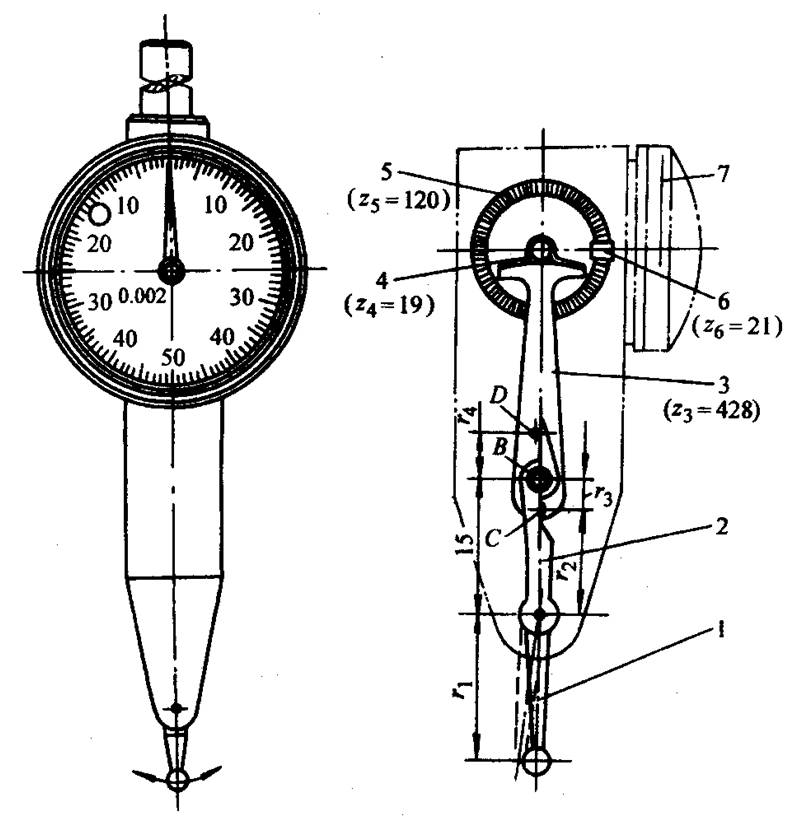

百分表結構原理圖

百分表結構原理圖

百分表結構

1-測量桿；2-撥桿；3-扇形齒輪；4-小齒輪；5-端面齒輪；6-小齒輪；7-指針。

百分表結構原理：

百分表是一種精度較高的比較量具，它只能測出相對數值，不能測出絕對數值，主要用于測量形狀和位置誤差，也可用于機床上安裝工件時的精密找正。百分表的讀數準確度為0.01mm。百分表的結構原理如圖1所示。當測量桿1向上或向下移動1mm時，通過齒輪傳動系統帶動大指針5轉一圈，小指針7轉一格?？潭缺P在圓周上有100個等分格，各格的讀數值為0.01mm。小指針每格讀數為1mm。測量時指針讀數的變動量即為尺寸變化量?？潭缺P可以轉動，以便測量時大指針對準零刻線。

百分表結構原理圖由思誠資源網提供，百分表首選思誠資源網。
