高度游標卡尺怎么使用

高度游標卡尺是屬于游標卡尺的一種測量工具，主要是用來測量物件的高度以及劃線等。下面我們將對高度游標卡尺進行講解。

什么是高度游標卡尺？

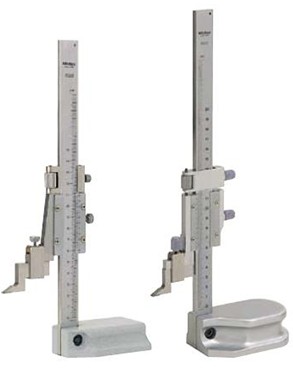

高度游標卡尺是用于測量物件高度的卡尺，簡稱高度尺。

高度游標卡尺的分類

高度卡尺廣泛應用于機械加工中的高度測量、劃線等。高度尺的品種繁多，主要分為以下幾類：

?單柱帶手輪數顯高度游標卡尺

?帶表雙柱高度游標卡尺

?游標高度游標卡尺

?數顯高度游標卡尺

?雙柱數顯高度游標卡尺

?帶表高度游標卡尺

?數顯高度游標卡尺

高度游標卡尺的使用及應用

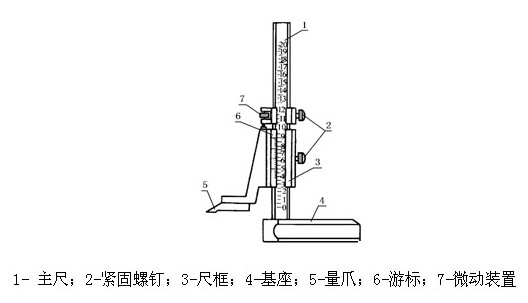

高度游標卡尺如下圖所示，用于測量零件的高度和精密劃線。它的結構特點是用質量較大的基座4代替固定量爪5，而動的尺框3則通過橫臂裝有測量高度和劃線用的量爪，量爪的測量面上鑲有硬質合金，提高量爪使用壽命。高度游標卡尺的測量工作，應在平臺上進行。當量爪的測量面與基座的底平面位于同一平面時，如在同一平臺平面上，主尺1與游標6的零線相互對準。所以在測量高度時，量爪測量面的高度，就是被測量零件的高度尺寸,它的具體數值，與游標卡尺一樣可在主尺(整數部分)和游標 (小數部分)上讀出。應用高度游標卡尺劃線時，調好劃線高度，用緊固螺釘2把尺框鎖緊后，也應在平臺上進行先調整再進行劃線。

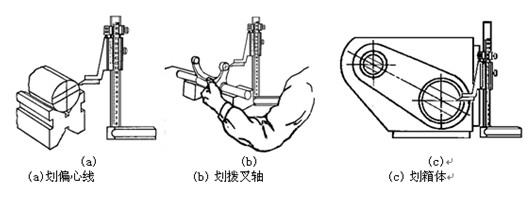

下圖為高度游標卡尺的應用：

高度游標卡尺的使用注意事項：

1、測量前應擦凈工件測量表面和高度游標卡尺的主尺、游標、測量爪；檢查測量爪是否磨損。

2、使用前調整量爪的測量面與基座的底平面位于同一平面，檢查主尺、游標零線是否對齊。

3、測量工件高度時，應將量爪輕微擺動，在最大部位讀取數植。

4、讀數時，應使視線正對刻線；用力要均勻,測力約3-5N,以保證測量準確性;

5、使用中注意清潔高度游標卡尺測量爪的測量面。

6、不能用高度游標卡尺測量鍛件、鑄件表面與運動工件的表面。以免損壞卡尺。

7、久不使用的游標卡尺應擦凈上油放入盒中保存。
