二次元影像測量儀原理及應用

摘要：二次元又名影像測量儀，是在數顯投影儀的基礎上的一次質的飛躍，是投影儀的升級換代版。它克服了傳統投影儀的不足，是集光、機、電、計算機圖像技術于一體的新型高精度、高科技測量儀器。

什么是二次元？

二次元又名二次元影像測量儀，原義指二維的平面空間，也表示精密影像式測繪儀。二次元=平面直角坐標系(x軸,y軸)

二次元工作原理

由光學鏡頭對待測物體進行高倍率放大成像，經過CCD攝像系統將放大后的物體影像送入計算機后，能高效地檢測各種復雜工件的輪廓和表面形狀尺寸、角度及位置，特別是精密零部件的微觀檢測與質量控制?？蓪y量數據直接輸入到AUTOCAD中，成為完整的工程圖，圖形可生成DXF文檔,也可輸入到WORD、 EXCEL、SP報表中，進行統計分析，可劃出簡單的Xbar-S管制圖，求出Ca,等各種參數。

二次元影像測量儀的應用領域

廣泛應用于手機配件、家電制品、連接器、機械配件、精密夾治具、塑膠、五金、電腦周邊行業等的測量。

二次元的用途

儀器適用于以二坐標測量為目的的一切應用領域，機械、電子、儀表、五金、塑膠等行業廣泛使用。

二次元主要功能

可測量平面上的任何幾何尺寸，包括直徑、半徑、長度、角度、寬度、高度、深度、點到點的距離、點到線的距離、圓心距等等。

?具有零件拍照功能，可以更直觀的進行比對

?軟件可隨時分析測量數據

?測量數據可直接導入Word, Excel中進行分析

?具有自動尋邊的功能，使測量更加快速、精確

?快捷鍵功能，可使操作者快速、便捷的進行測量

?可保存為DXF格式，與AutoCAD軟件無縫傳輸數據

?可直接在AutoCAD中編輯、使用、使測量結果處理更方便，快捷。

二次元數據統計報表生成軟件

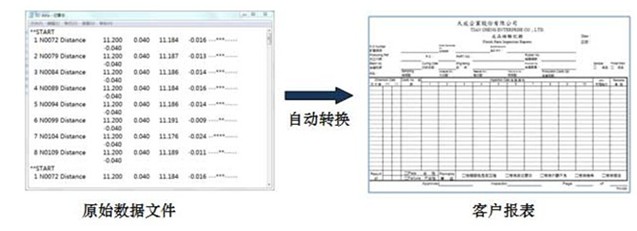

為了解決目前大多數企業人工記錄數據制作報表的繁瑣工作流程，我們太友公司專門針對二次元測量報表生成問題推出了一款二次元數據報表軟件，實現二次元測量儀器（如三豐、OGP、?？怂箍?、TESA等品牌儀器）數據的快速導入 到公司的檢查表格中，提高檢測人員的工作效率，并減少錯誤的產生；該軟件可以把二次元的原始數據自動轉換為客戶所需的報表格式，如下圖所示：

優勢

?減少人為操作，提高工作效率；

?成本低，減少人力成本；

?作業簡單化，實現作業的真正無紙化；

?數據自動采集，自動轉化成客戶所需的報表格式；

?可適用于用戶不同格式的數據文件，以及不同的報表格式，用戶可根據不同的數據格式建立不同的導入及導出規則；

?軟件支持的數據文件格式為：文本格式文件，EXCEL格式文件，HTML格式文件，及XML數據格式文件；

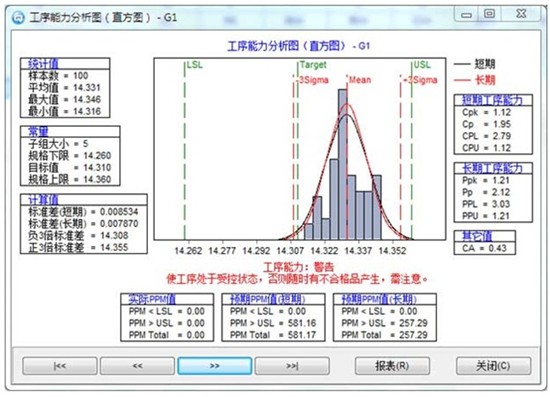

?數據分析，軟件同時可進行各類的SPC分析，如CPK分析，控制圖等；
