游標卡尺合理的使用方法

量具使用得是否合理，不但影響量具本身的精度，且直接影響零件尺寸的測量精度，甚至發生質量事故，對國家造成不必要的損失。所以，我們必須重視量具的正確使用，對測量技術精益求精，務使獲得正確的測量結果，確保產品質量。

使用游標卡尺測量零件尺寸時，必須注意下列幾點：

1  測量前應把卡尺揩干凈，檢查卡尺的兩個測量面和測量刃口是否平直無損，把兩個量爪緊密貼合時，應無明顯的間隙，同時游標和主尺的零位刻線要相互對準。這個過程稱為校對游標卡尺的零位。

2  移動尺框時，活動要自如，不應有過松或過緊，更不能有晃動現象。用固定螺釘固定尺框時，卡尺的讀數不應有所改變。在移動尺框時，不要忘記松開固定螺釘，亦不宜過松以免掉了。

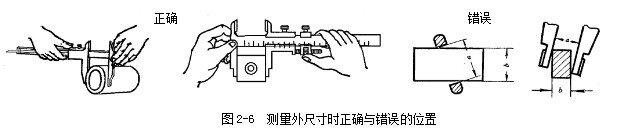

3  當測量零件的外尺寸時：卡尺兩測量面的聯線應垂直于被測量表面，不能歪斜。測量時，可以輕輕搖動卡尺，放正垂直位置，圖2-6所示。否則，量爪若在如圖2-6所示的錯誤位置上，將使測量結果a比實際尺寸b要大；先把卡尺的活動量爪張開，使量爪能自由地卡進工件，把零件貼靠在固定量爪上，然后移動尺框，用輕微的壓力使活動量爪接觸零件。如卡尺帶有微動裝置，此時可擰緊微動裝置上的固定螺釘，再轉動調節螺母，使量爪接觸零件并讀取尺寸。決不可把卡尺的兩個量爪調節到接近甚至小于所測尺寸，把卡尺強制的卡到零件上去。這樣做會使量爪變形，或使測量面過早磨損，使卡尺失去應有的精度。

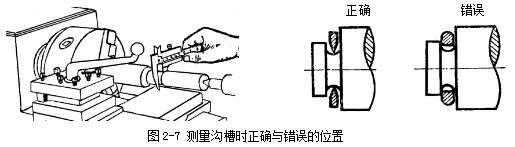

測量溝槽時，應當用量爪的平面測量刃進行測量，盡量避免用端部測量刃和刀口形量爪去測量外尺寸。而對于圓弧形溝槽尺寸，則應當用刃口形量爪進行測量，不應當用平面形測量刃進行測量，如2-7所示。

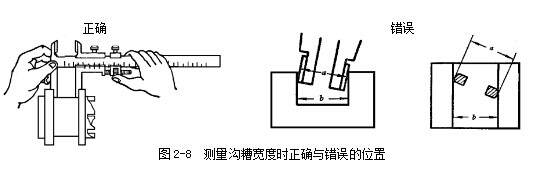

測量溝槽寬度時，也要放正游標卡尺的位置，應使卡尺兩測量刃的聯線垂直于溝槽,不能歪斜.否則，量爪若在如圖2-8所示的錯誤的位置上，也將使測量結果不準確（可能大也可能?。?。

4 當測量零件的內尺寸時：圖2-9所示。要使量爪分開的距離小于所測內尺寸，進入零件內孔后，再慢慢張開并輕輕接觸零 件內表面，用固定螺釘固定尺框后，輕輕取 出卡尺來讀數。取出量爪時，用力要均勻， 并使卡尺沿著孔的中心線方向滑出，不可歪 斜，免使量爪扭傷；變形和受到不必要的磨 損，同時會使尺框走動，影響測量精度。

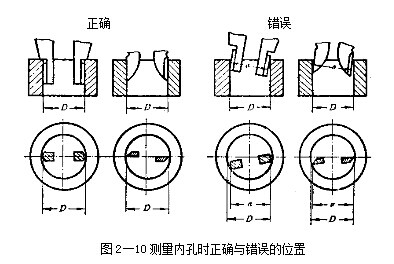

卡尺兩測量刃應在孔的直徑上，不能偏歪。圖2-10為帶有刀口形量爪和帶有圓柱面形量爪的游標卡尺，在測量?jī)?nèi)孔時正確的和錯誤的位置。當量爪在錯誤位置時，其測量結果，將比實際孔徑D要小。

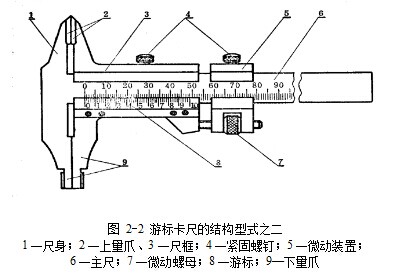

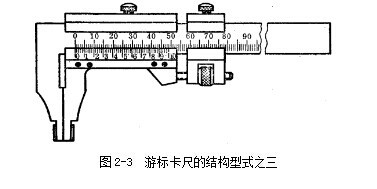

5  用下量爪的外測量面測量?jī)?nèi)尺寸時如用圖2-2和圖2-3所示的兩種游標卡尺測量?jī)?nèi)尺寸，在讀取測量結果時，一定要把量爪的厚度加上去。即游標卡尺上的讀數，加上量爪的厚度，才是被測零件的內尺寸，見圖2-11。測量范圍在500mm以下的游標卡尺，量爪厚度一般為10mm。但當量爪磨損和修理后，量爪厚度就要小于10mm，讀數時這個修正值也要考慮進去。

6  用游標卡尺測量零件時，不允許過分地施加壓力，所用壓力應使兩個量爪剛好接觸零件表面。如果測量壓力過大，不但會使量爪彎曲或磨損，且量爪在壓力作用下產生彈性變形，使測量得的尺寸不準確(外尺寸小于實際尺寸，內尺寸大于實際尺寸)。

在游標卡尺上讀數時，應把卡尺水平的拿著，朝著亮光的方向，使人的視線盡可能和卡尺的刻線表面垂直，以免由于視線的歪斜造成讀數誤差。

7 為了獲得正確的測量結果，可以多測量幾次。即在零件的同一截面上的不同方向進行測量。對于較長零件，則應當在全長的各個部位進行測量，務使獲得一個比較正確的測量結果。

為了使讀者便于記憶，更好的掌握游標卡尺的使用方法，把上述提到的幾個主要問題，整理成順口溜，供讀者參考。

量爪貼合無間隙，主尺游標兩對零。

尺框活動能自如，不松不緊不搖晃。

測力松緊細調整，不當卡規用力卡。

量軸防歪斜，量孔防偏歪，

測量?jī)?nèi)尺寸，爪厚勿忘加。

面對光亮處，讀數垂直看。
