千分表結構及應用

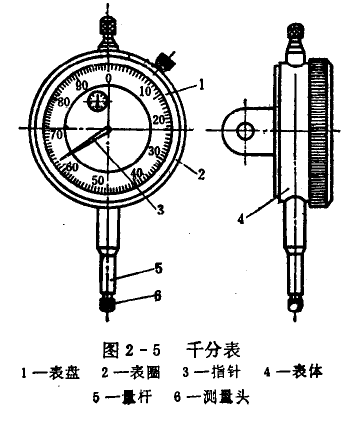

千分表（圖2-5）常用來精密測量零件表面的平直度、零件的平行平面的平行度以及圓柱零件的橢圓度、偏心度等。千分表的測量范圍有0-3,0-5,0-10毫米三種。

測量時，當測量頭觸及零件被測表面后，量桿能上下移動，量桿每移動1毫米，指針即轉動一整周，表盤上把圓周均勻刻成100等份，因此每等份為0.01毫米。

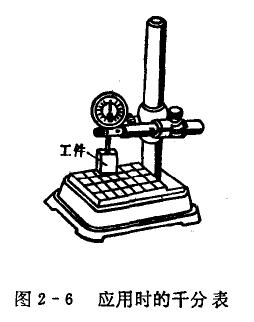

在檢驗零件時，應使用附有平臺的千分表支持架，千分表和千分表支持架及工作位置示意圖為2-6。

把零件放在平臺上，使千分表的測量頭壓到被測零件的表面，再轉動表圈，使指針對準刻度盤的零位，然后移動千分表（或零件），來測量零件的平整度或平行度。

用千分表檢驗軸時，把軸裝在V形鐵上，使千分表的測量頭壓到軸的表面，用手轉動軸，由千分表指針的偏轉格數，就可以讀出軸的偏心數值和橢圓度。
