1）前角γ的測量

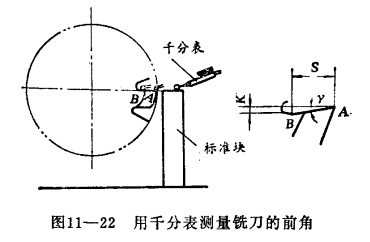

圖11-22為測量銑刀的前角。

測量時，把銑刀套在心鈾上，并頂在偏擺儀的前后頂針之間。在偏擺儀導軌上可裝上一個可沿縱橫方向移動的測量裝置。測量時，先將干分表與標準塊接觸(標準塊高度等于頂針中心高)，并將千分表讀數調整到零。再使千分表與刀齒前面的頂部A點接觸，轉動銑刀使千分表讀數為零，  然后移動測量裝置，使干分表觸頭由A移到B。若干分表觸頭由A至B的讀數均為零，就說明刀齒前面通過刀具朗軸心線，此時γ＝0°；若A點高，B點低，則為正前角，相反則為負前角：若A、B兩點干分表的讀數差為K(毫米)，A與B兩點間的距離為S(毫米)，則有關系式:

tgγ=K/S

將K及S之值代入上式，即可求出前角Y的數值。

例如，若K＝0.3毫米，S＝3毫米，

tgγ＝K/S=0.3/3=0.1

求得  Y≈5°40′

2)后角α的測量

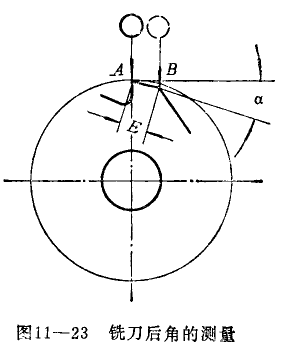

 圖11—23為測量銑刀后角的示意圖。

測量時，轉動刀具，使刀刃A處于最高點(即在銑刀的垂直中心線上)，千分表在A處的讀數為M,移動干分表在B處得讀數為N，并量出E的長，于是有：

sinα=（M-N）/E

式中M-N——A及B兩點處千分表讀數差（毫米）；

            E——A、B兩點間的距離（毫米）。

例如：若M=0.5毫米，N=0.15毫米，E=2.5毫米

則sinα=（M-N）/E=（0.5-0.15）/2.5=0.35/2.5=0.14

∴α≈8°
