千分尺測量工件的使用方法

1.檢查千分尺

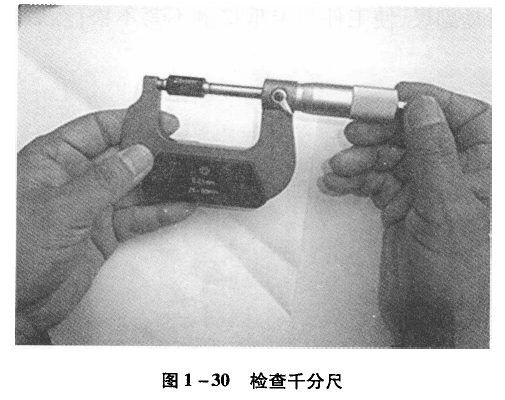

用標準測試棒，檢查千分尺的誤差，如圖1—30所示。

①用棉紗將滑動面與測量面擦干凈并檢查有無缺陷。

②松開止動鎖，將調試棒置于兩測量面之間。

③將棘輪轉動，一是檢查測量桿轉動的情況，二是使兩測量面貼合，直到棘輪打滑為止，檢查0刻度線位置，是否有誤差。

2．測量工件外徑

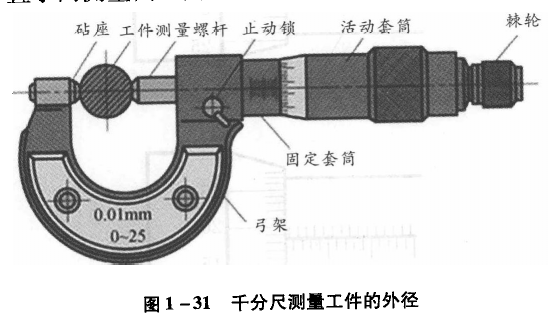

如圖1—31所示。左手拿住弓架，右手轉動微分筒，使開度比測量工件的尺寸稍大，將固定的工件置于兩測量面之間直到棘輪打滑為止；讀數。

3．測量工件長度

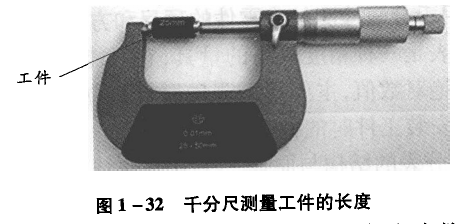

如圖1—32所示。左手拿住弓架，右手轉動微分筒，使開度比測量工件的尺寸稍大，將固定的工件置于兩測量面之間直到棘輪打滑為止；讀數。

4.讀數

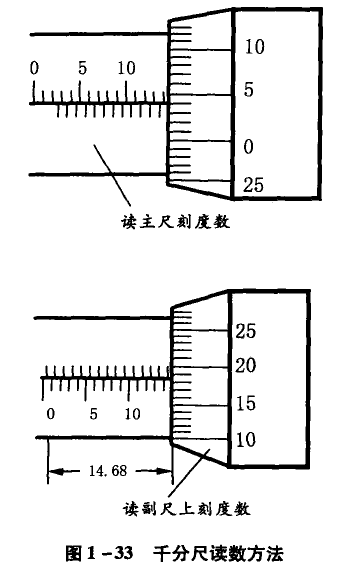

如圖1—33所示。

①可以直接讀數，如不能直接讀數，可固定止動鎖，使測量桿固定，再輕輕取下，然后讀取刻度值。

②先讀出微分筒左側主尺刻度數，圖中示為14.5mm。

③再讀微分筒副尺上與主尺上對齊線處的小數，圖中示為0.18mm。

④最后將兩數相加即14.68mm。
