千分表測桿徑向擺動的修理

測桿徑向擺動是由于測桿和上下套筒磨損而產生間隙所致。當用手垂直于測桿前后左右施加壓力時，若指針隨之有較大的變動，說明穩定性不好，需要修理。這種故障是產生示值變化的一個主要的和常見的原因。修理方法很多，下面介紹幾種：

（一）縮孔法

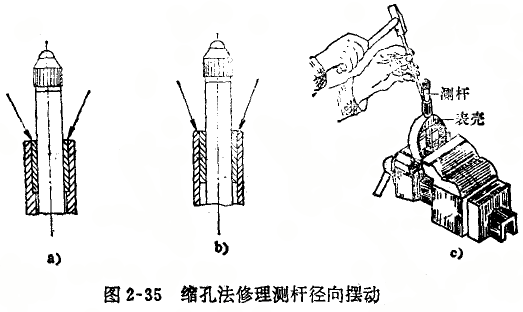

圖2—35a、b是兩種不同的套筒結構，縮孔時沖擊位置不同，如箭頭所指?？s孔情況見圖2—35c，縮孔時用力要輕并不斷推動測桿，直到測桿消除徑向晃動并能在導孔中靈活移動。如果用力過大將測桿擠住?？砂烟缀喎旁趬|鐵上用小錘沿其四周輕輕敲擊震動，便能使測桿松動?？卓s得過小時，可用絞刀您修整，然后涂氧化鉻與測桿對研，直到配合良好為止。

縮孔法雖然簡單，但修后使用壽命不長，且易破壞處觀。它只能作為一種應急的修理方法。

（二）加焊套圈修理法

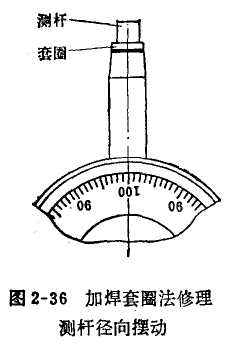

圖2—36是在千分表下套筒上加焊套圈的情況。套圈的外徑根據干分表裝夾套筒下端尺寸制造，內徑根據測桿實際尺寸選配，厚度為1毫米。焊接前，應先將測桿修圓，各處直徑一致。焊接方法與步驟如下：

(1)在砂輪上磨去套筒下端面的鍍鉻層；

(2)分別在套筒和套圈焊接面上涂焊油，并用不小于100瓦的電烙鐵鍍上一層錫(注意不要使錫流人孔中)；

(3)將千分表倒夾在臺鉗上，并在測桿上套上套圈，用鑷子按住，然后用電烙鐵沿焊縫四周加熱，使焊錫熔化，冷卻后即焊牢；

(4)除去套圈外圓多余的焊錫，將套圈和套筒外圓修磨平整。

套圈也可以用環氧樹脂膠合劑粘結。

（三）用耐磨涂料填補間隙法

將耐磨涂料涂敷在測桿和導孔內壁，使配合間隙減少。此法簡便易行，效果也很好。
