內徑百分表活動測頭與接觸端磨損的修理

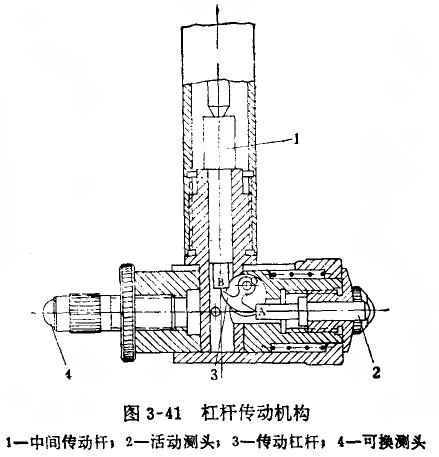

在圖3—41中，活動測頭2和中間傳動桿1與傳動杠桿3相接觸的端面部制成圓平面。在活動測頭的工作行程內，傳動杠桿與活動測頭端面的接觸位置和傳動杠桿與中間傳動桿端面的接觸位置，都隨活動測頭的工作位置不同而變化。也就是說，內徑百分表在工作狀態下，隨著測頭位置的改變，傳動杠桿的工作端在活動測頭的端面上將滑過一段相應的距離，經過長期使用后就會在活動測頭的端面上出現局部磨損。同樣道理，在中間傳動桿的端面上也會造成局部磨損。

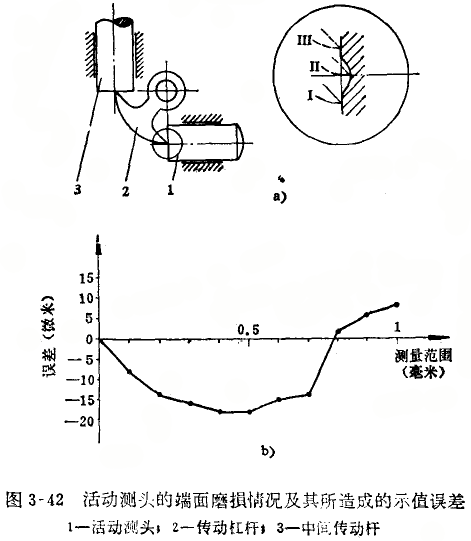

圖3—42是活動測頭端面磨損情況及其所造成的示值誤差。圖a中具有刀口形工作端的傳動杠桿2與活動測頭1和中間傳動桿3的端面相按觸，放大圖表示活動測頭位于不同的位置時，測頭端面與傳動杠桿接觸位置的變化和測頭端面的磨損傳說(凹槽)。內徑百分表工作時，當傳動杠桿工作端行至凹槽內，就會出現負的示值誤差。凹槽越深，誤差越大。同樣道理，中間傳動桿端面上的凹槽，也會造成負的示值誤差。這兩個負誤差迭加后使誤差變得更負。圖b是示值誤差曲線。這種誤差有兩個明顯的特征：(1)在示值誤差的全部檢定結果中，出現負誤差的次數比較多，或者全部是負誤差：(2)在內徑百分表常用的工作段上，誤差曲線呈現過渡圓滑的下陷。

由于中間傳動桿上一般沒有導向裝置，內徑表工作時，中間傳動桿能夠產生回轉運動，所以端面磨損較為均勻，不致造成較深的凹槽，其誤差特征一般不太明顯。

具有球面工作端的傳動杠桿，經過一段使用后，同樣也會在活動測頭和中間傳動桿的端面上磨出凹槽來，示值誤差的特征與刀口形工作端的傳動杠桿相同。

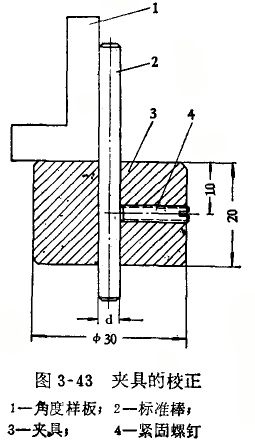

活動測頭和中間傳動桿端面磨損可用圖3-43所示夾具修理。夾具3為柱形鑄鐵棒，使用前，用標準棒2和角度樣板1按圖中所示方法進行校正。標準棒直徑d與活動測頭和中間傳動桿直徑相同，長度為40毫米，直線度偏差不超過0.02毫米(在研磨平尺上用光隙法檢查)。校正時將標準棒插入夾具孔中,用螺釘4固緊，然后用90°角度樣板以光隙法檢查夾具端面與孔的不垂直度，誤差不應超過±10°。當夾具體外徑為30毫米時，夾具端面出現的間隙不應超過0.03毫米，否則應修理夾具。

夾具校正后，即可將活動測頭或中間傳動桿裝入，以校正好的夾具端面為基面，放在研磨平板上研磨。粗研用粒度為W5的金剛砂，磨損痕跡消除后，再用氧化鉻拋光。

被研磨面的平面度用刀口尺檢查，不允許中間有光隙出現，距邊緣0.5毫米范圍內允許塌邊。
