Mitutoyo日本三豐杠桿千分表規格

1  使用注意事項

1) 千分表應固定在可靠的表架上，測量前必須檢查千分表是否夾牢，并多次提拉千分表測量桿與工件接觸，觀察其重復指示值是否相同。

2) 測量時，不準用工件撞擊測頭，以免影響測量精度或撞壞千分表。為保持一定的起始測量力，測頭與工件接觸時，測量桿應有0.3～0.5mm的壓縮量。

3) 測量桿上不要加油，以免油污進入表內，影響千分表的靈敏度。

4) 千分表測量桿與被測工件表面必須垂直，否則會產生誤差。

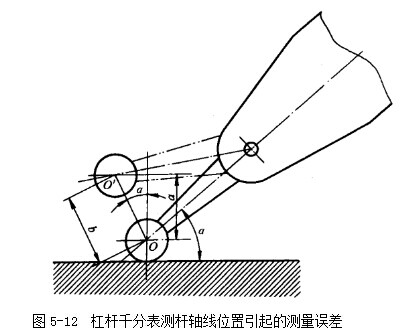

5) 杠桿千分表的測量桿軸線與被測工件表面的夾角愈小，誤差就愈小。如果由于測量需要，α角無法調小時(當α>15°)，其測量結果應進行修正。從圖5-12可知，當平面上升距離為α?xí)r，杠桿千分表擺動的距離為b，也就是杠桿千分表的讀數為b，因為b>α，所以指示讀數增大。具體修正計算式如下：

α=bcosa

例  用杠桿千分表測量工件時，測量桿軸線與工件表面夾角α為30°，測量讀數為0.048mm，求正確測量值。

解  α=bcosa=0.048×cos30°=0.048×0.866=0.0416(mm)

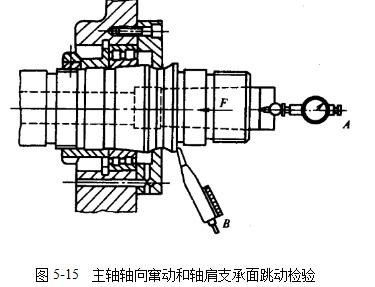

2  檢驗車床主軸軸向竄動量時，在主軸錐孔內插入一根短錐檢驗棒，在檢驗棒中心孔放一顆鋼珠，將千分表固定在車床 上，使千分表平測頭頂在鋼珠上(圖5-15 位置A)，沿主軸軸線加一力F，旋轉主軸 進行檢驗，千分表讀數的最大差值，就是主軸軸向竄動的誤差。

3  車床主軸軸肩支承面跳動的檢驗時， 將千分表固定在車床上使其測頭頂在主軸軸 肩支承面靠近邊緣處(圖5-15位置B),沿主 軸軸線加一力F，旋轉主軸檢驗。千分表的 最大讀數差值，就是主軸軸肩支承面的跳動誤差。

檢驗主軸的軸向竄動和軸肩支承面跳動時外加一軸向力F，是為了消除主軸軸承軸向間隙對測量結果的影響。其大小一般等于1／2～1倍主軸重量。
