杠桿百分表測桿的修理

杠桿百分表測桿有輕微碰傷或銹蝕，并不影響使用，用油石稍加剔除即可。如果測頭磨損，將影響杠桿百分表的測量準確度，必須修理。

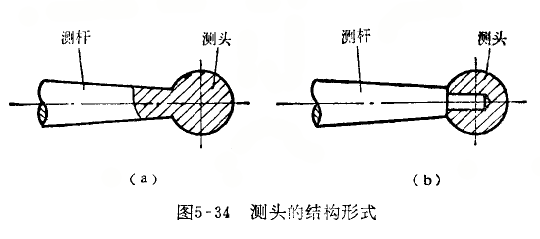

測頭通常有兩種結構形式，如圖5-34所示。圖b中，測頭與測桿的固定方法，目前多采用環氧樹脂粘結或錫焊。測頭磨損后，可用酒精燈加熱取下測頭，另換新測頭。測頭的加工方法如下：

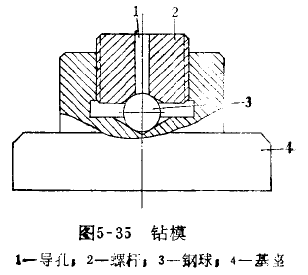

首選選擇尺寸合適的鋼球鉆孔。由于在小尺寸鋼球上鉆孔比較困難，為此可采用圖5-35所示鉆模。將預先退過火的鋼球3夾持在鉆模的螺桿2和基座4之間，通過導孔1進行鉆孔。鉆孔后再進行淬火處理，然后用環氧樹脂粘結于測桿上，待樹脂膠凝固后，將測桿裝在鉆床的夾頭中，用涂有氧化鉻的麂皮拋光鋼球。鋼球上孔的深度應超過鋼球的半徑，孔徑應略大于測桿端部的配合軸，以保證有足夠的容膠量。

用電火花加工孔時，鋼球不必退火，加工時鋼球仍裝夾在圖5—25所示模具中，螺桿2改用絕緣材料制成，螺桿上的導孔1為電觸頭導向孔。

對于圖5—34a所示測桿，可采用下述三種方法修理：

1．焊接法

將已磨損的測頭用砂輪磨掉，按原測頭的直徑選擇銅球．并往鋼球上磨出一個小平面，直徑約等于測桿端部直徑，然后用電烙鐵或酒精燈在小平面和測桿端部鍍錫，并對焊在一起。焊好后測頭不應偏移。此法簡單易行，缺點是焊接強度略差。

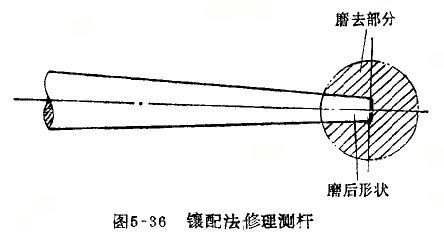

2．鑲配法將已磨損的球形測頭磨成圖5—36所示形狀，然后選擇同樣尺寸的鋼球按上述方法鉆孔并粘結于測桿上。這樣修理后，以后再修理就很方便。

3．配換可調測頭

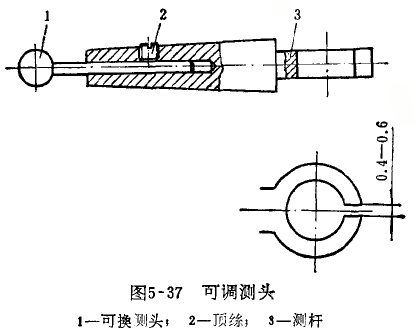

可調測頭的形狀如圖5—37所示，圖中測桿3可專門制作，如原測桿的外徑大小合適，也可用原測桿改制。方法是磨去球形測頭并磨短測桿，在測桿端平面上找正中心并鉆孔。

可換測頭1由圓桿和鋼球鑲配而成，用頂絲2固定干測桿中。由于杠桿百分表的測頭只在兩個方向上測量，故測頭只在一定的方位上磨損，磨損后只須松開頂絲2。將可換測頭轉一角度即可繼續使用。采用可調測頭調整杠桿傳動比也極為方便。
