夾具成形磨削法

夾具磨削法的核心是依據成形面的復雜程度選用不同的夾具，使工件相對于高速旋轉的砂輪移動，從而加工出所需型面。加工平面或斜面可用正弦精密平口鉗和正弦精密磁力臺，加工具有一個回轉中心的工件可用正弦分中夾具，加工具有多個回轉中心的工件可用萬能夾具。

1、正弦精密平口鉗和正弦精密磁力臺

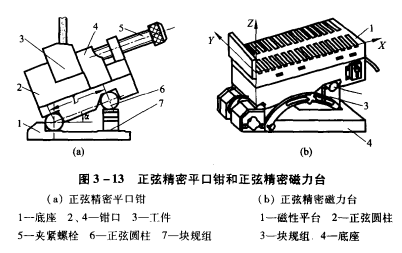

兩種夾具的結構如圖3-13所示，都可用于加工平面或斜面，都具有正弦尺機構，在底座與正弦圓柱間墊塊可使夾具傾斜，以帶動工件傾斜指定的角度，最大傾斜角度為45°。但兩者對工件的固定方式不同，前者利用鉗口夾持，工件應具有較大的剛性，后者則利用磁性吸合，工件必須是能磁化的材料。

2、正弦分中夾具

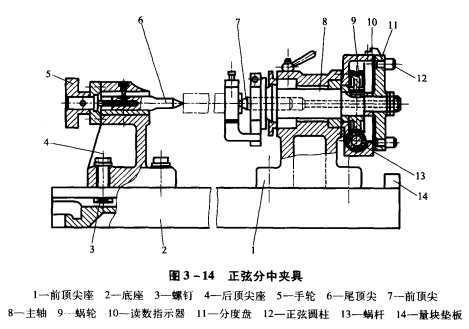

正弦分中夾具樹妖用來磨削凸模上具有一軸線的不同圓弧面、等分槽及平面，夾具結構如圖3-14所示。工件支承在頂尖7和頂尖6上，頂尖座4可沿底座上的T形槽移動，用螺釘3固定，旋轉車輪5能使尾頂尖6移動，用以調節工件和頂尖的松緊程度。頂尖7裝在主軸的錐孔內。轉動手輪（圖中未畫出），通過蝸桿13，蝸輪9傳動，帶動蝸輪、工件和裝在主軸后端的分度盤11一同轉動，可使工件實現圓周進給。分度盤的作用是控制工件的回轉角度。

3、萬能夾具

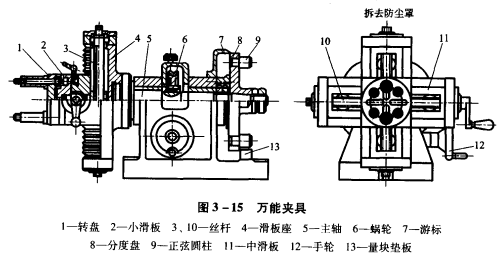

萬能夾具是成形磨床的主要部件，也可在平面磨床或萬能工具磨床上使用。萬能夾具由十字滑板、回轉部分、分度部分和工件的裝夾部分組成，其結構如圖3-15所示。

十字滑板由固定在主軸5上的滑板座4、中滑板11和小滑板2組成。轉動絲桿3能使中滑板沿滑板座的導軌上下移動。轉動絲桿10能使小滑板沿中滑板的導軌移動。兩個移動方向互相垂直，用以將安裝在轉盤1上的工件調整到適當位置。

回轉部分由蝸桿（圖中未畫出）及蝸輪6和主軸5組成。用手輪12轉動蝸桿，通過蝸輪帶動主輪、分度盤8、十字滑板和工件一起轉動。

分度部分用來控制工件的回轉角度，由分度盤來實現。分度盤的結構原理與正弦分中夾具的分度盤完全不同。對回轉角度精度要求不高的工件，其轉角大小直接由分度盤圓柱面上的刻度和游標7讀出，精度可達3′。對轉角精度要求高的工件，可用量塊控制轉角大小 ，精度可達10〃-30〃。

夾具的裝夾部分用來裝夾工件，根據不同的加工對象，可以采用螺釘與墊柱裝夾、精密平口鉗裝夾、電磁臺裝夾等裝夾方法。
