夾具在機床上定位的目的

為了保證工件的尺寸精度和位置精度，工藝系統各環節之間必須具有正確的幾何關系。一批工件通過其定位基準面和夾具定位表面的接觸或配合，占有一致的、確定的位置，這是滿足上述要求的一個方面。夾具的定位表面相對于機床工作臺和導軌或主軸軸線具有正確的位置關系，是滿足上述要求另一個極為重要的方面。只有同時滿足這兩方面的要求，才能使夾具定位表面以及工件加工表面相對刀具切削成形運動處于理想位置。

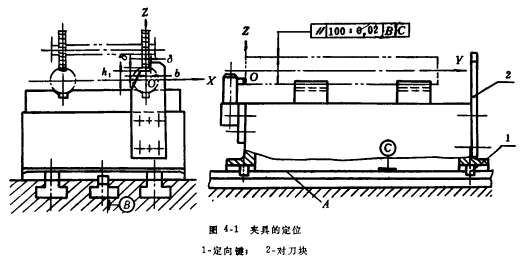

圖4-1為銑床鍵槽夾具在機床上的定位簡圖。為了保證鍵槽在垂直平面及水平面內與工件母線平行，要求夾具在工作臺上定位時，保證V形塊中心線與切削成形運動（工作臺縱走刀運動）平行。在垂直平面內這種平行度要求是由V形塊中心線對夾具體底平面的平行度、以及夾具體底平面（夾具安裝面）與工作臺上表面（機床裝卡面)的良好接觸來保證的。在水平面內的平行度要求，是由V形塊中心線對兩定向鍵某一側面的平行度、以及定向鍵與T形槽的配合精度保證的。

由上例可知，夾具在機床上的定位，其本質是夾具定位元件對切削成形運動的定位。為此，就要解決好夾具與機床的連接與配合問題以及正確規定定位元件面對夾具安裝的位置要求。
