數控車床常用夾具及典型裝夾方式

車床類夾具常有的類型有：加工盤套零件的三爪自定心卡盤、加工軸類零件的撥盤與頂尖和機床通用附件的自定心中心架與自動轉塔刀架等。由于數控加工的需要，這些卡盤、撥盤和中心架等除通常要求外還有一些特定要求。如對于卡盤，重裝工件或改變加工對象時，能機動或盡量縮短更換卡爪時間，減少更換卡盤及卡盤改用頂尖的調整時間。隨粗、精加工不同而滿足粗加工夾緊可靠，精加工夾緊變形小的要求等。對于撥盤就，則要求粗加工時能傳遞最大的扭矩，由頂尖加工能快速改調為卡盤加工等。

(1)用于盤類零件的夾具

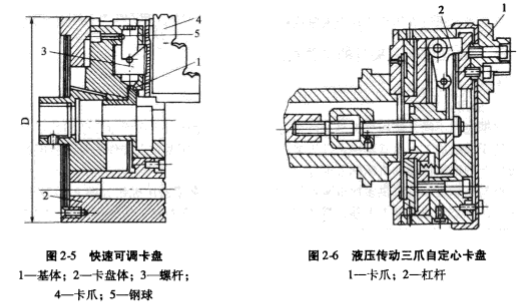

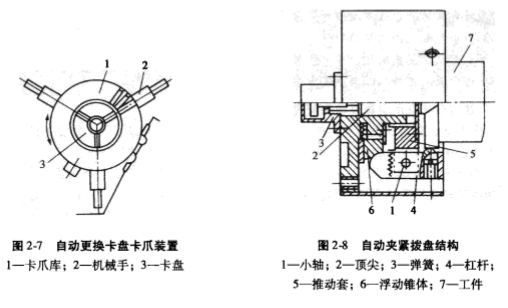

加工盤類零件常用三爪自定心卡盤。圖2-5所示為快速可調卡盤。利用扳手將螺桿3轉動90°。可快速更換或單獨調整卡爪4相對于基體1的尺寸位置。為了使卡爪快速定位，在卡盤體2上做圓周槽；當卡爪4到達要求位置后，轉動螺桿，使螺桿的螺紋與卡爪4的螺紋嚙合。此時被彈簧壓著的鋼球5進入螺桿的小槽中，并固定在需要的位置。這樣可在短時間內逐個將卡爪調整好。毛坯的快速夾緊可借助于裝在主軸尾部的機械(或液壓、氣動、電氣機械)傳動來完成。這種夾具的剛性好，可靠性高。圖2-6所示為液壓傳動三爪自定心卡盤。夾緊力由油缸通過杠桿2傳給卡爪1來實現。圖2-7所示為一自動更換車床卡盤卡爪用的裝置。它由圓環狀卡爪庫1和三個機械手同時從卡盤上取出三個卡爪，并將其裝入卡爪庫的空位中；然后卡爪庫轉一角度，機械手從庫中取出新卡爪裝到卡盤上。

(2)用于軸類零件的夾具

在數控車床上加工軸類零件時，毛坯裝在主軸頂尖和尾座頂尖間，工件由主軸上的撥動卡盤帶動旋轉。這時撥動卡盤應滿足以下要求：粗加工時可以傳遞大轉矩；能快速由用頂尖加工改變?yōu)橛每ūP加工。

圖2-8為自動夾緊撥盤結構。工件7以由彈簧3壓住的活動頂尖3定心，當頂尖2左移時，推動套5左移并因浮動錐體6作用，使杠桿4繞小軸1回轉而夾緊工件，并將機床主軸的轉矩傳給工件。

(3)自定心中心架

圖2-9為數控自定心中心架。該中心架可以減少加工細長軸時軸的受力變形，并提高其加工精度。該中心架常作為附件隨機床提高。其工作原理為：通過安裝架與機場導軌相連，工作時由主機發信號，通過液壓或氣動力夾緊或松開工件。
