最新的EROWA MTS單卡盤基礎板是除了久經考驗的MTS多卡盤基礎板以外的又一個工件、虎鉗和夾具托板化的夾持系統。MTS單卡盤基礎板給工件和機床間提供了精密且功能強大的靈活接口。



為您的生產提供托板化的系統

MTS單卡盤基礎板安裝快速、容易。它有2個?12H7，間距為150mm的校正孔。安裝孔型適用于具有50mm間距孔格的工作臺。另一種安裝孔型適用于具有63mm和100mm間距的T型槽工作臺。

由于安裝中無需壓板，基礎板可以快速并靈活地重新組合排列于最常用的機床工作臺面上。

對于單個托板化，可使用"MTS單卡盤基礎板"，可在X軸和Y軸向上提供精準定位。對于多托板化，我們建議使用"MTS多卡盤基礎板"。

?

MTS單卡盤基礎板技術參數

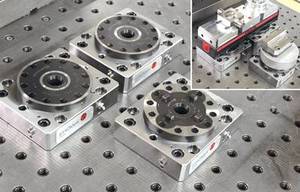

 MTS單卡盤基礎板 – 應用舉例

 MTS多卡盤基礎板，至少2個配對使用，形成MTS多卡盤基礎托板。
固定于帶孔格的工作臺面上的模塊化定位系統。幾分鐘之內就能準備完畢。非常適用于R50、M12格柵的工作臺面。
