僅在工件的鎖緊調節與裝夾操作上就消耗了過長的時間。另外根據

作業人員的經驗值偏差，會導致工件的裝夾變形。

   要求    打造出無論是誰都可以簡單操作的裝夾作業模式！

想要一種即使是經驗不足的作業人員也可以簡單進行裝夾的治具。

希望通過縮短裝夾時間減輕作業人員的負擔。

在兩面工作臺上裝夾兩個工件。在每一面的四個場所使用手動治

具進行裝夾克。在工件側面配置有防止位移的側擋塊。

     裝夾位置              4處X2面=8處…A

    裝夾時間（每處）            2分鐘…B

 裝夾調整+側擋塊設置時間        4分鐘…C

     鎖緊作業時間               總時間:AxB+C=20分鐘

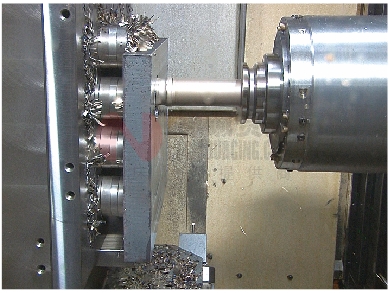

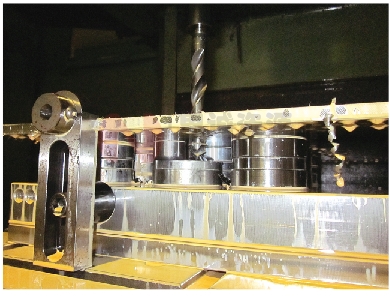

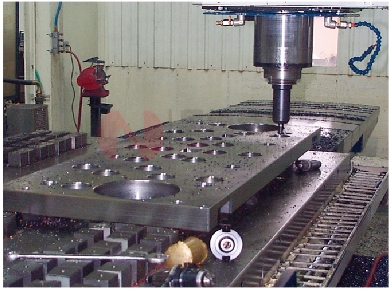

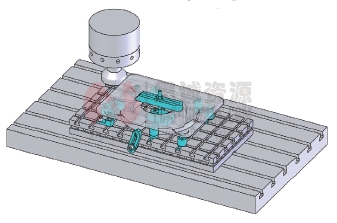

使用帶電磁吸盤的MC工作臺進行工件裝夾。使用磁性墊高塊將工

件墊高后，可對工件進行通孔加工

     裝夾操作（控制器）     1分2(面)

    設置側擋塊時間               6分

    鎖緊作業時間                 總時間:7分

①使用控制器進行操作，無論是誰都可以進行一鍵操作式裝夾。

②與手動式治具相比較，大幅縮短工件裝夾鎖緊時間。

由于治具干涉只好將加工分為2道工序進行₆

治具準備和工件裝夾消耗過多時間，并由此導致設備運轉率大輻下降。

   要求    希望通過無治具化以實現工程集約!

僅使用工件下表面進行裝夾，從而避免治具干涉問?。通過一鍵操作完成全面加工、

?使用手動式治具時

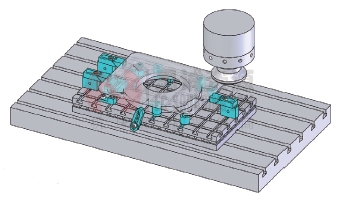

第一工程用治具：在工件外周側面的三個部位進行裝夾。由于螺栓過緊的話會造成工件歪曲，因此需要一邊進行全面調節一邊鎖緊工件。

第二工程用治具：對工件上表面進行夾持。對因第一工程治具干涉而無法加工的工件外周部位進行加工。

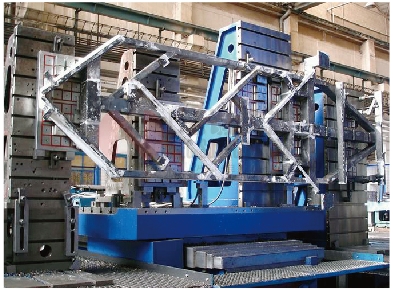

?使用電磁吸盤時

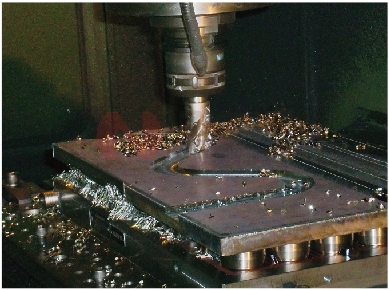

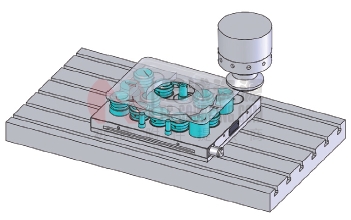

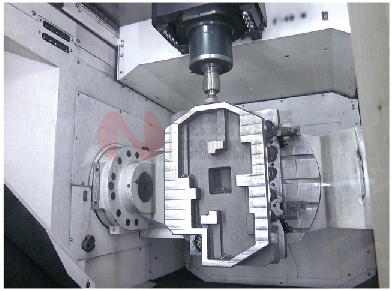

通過按鈕一鍵操作，對工件的下表面進行全面吸附，可同時對應工件的五面加工。節約治具準備時間，進而縮短產品生產周期。

雖然黑皮工件的下表面高度參差不齊，但是使用磁性工件支撐座可以契合工形狀件進行全面吸附，進而減少因夾緊而產生的變形問題。
