在線測量在實際模具加工中的效率與時間測試

測試條件

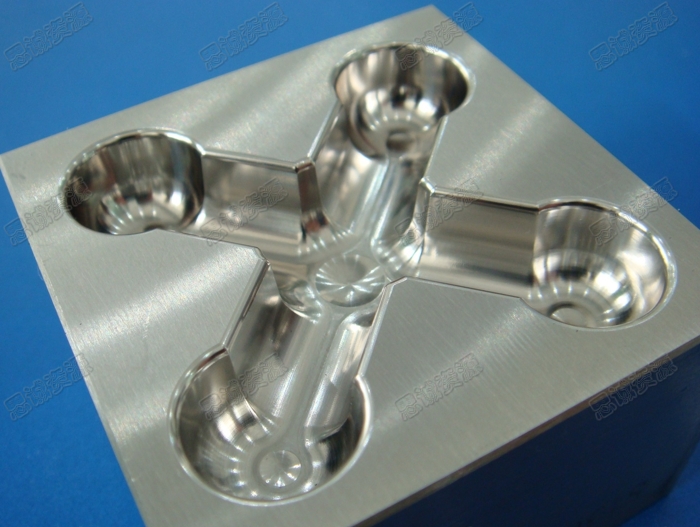

使用虎鉗夾持工件，共3把刀，工件為鋼料。

使用傳統測量方式

使用在線測量方式

在加工中心上擺正工件時間

490秒

在加工中心上擺正工件時間

490秒

設定工件坐標系
時間

330秒

使用Blum TC探頭設定工件坐標系時間

60秒

設定刀長時間
（3把刀）

270秒

加工總時間
（包含使用Blum Laser測量3把刀長時間）

26分12秒
其中48秒為
測刀時間

加工

25分24秒

使用CMM獲得測量
結果時間

6小時

使用Blum Formcontrol在線測量工件

200秒
（53個測量點）

在加工中心上擺正工件時間

490秒

設定工件坐標系時間

330秒

設定刀長時間
（1把刀）

90秒

返工加工總時間

20分

返工加工總時間
（包含測一把刀長時間）

20分16秒

使用CMM獲得測量結果時間

4小時

使用Blum Formcontrol在線測量工件

200秒
（53個測量點）

總的準備時間

33分20秒

總的測量與準備時間

16分54秒

傳統機外工件測量方式導致的額外占用的機臺時間

13分40秒

使用Formcontrol在線測量占用的機臺時間

6分40秒

CNC完工周期

11.31小時

CNC完工周期

1.04小時

總的占用機臺時間

78分44秒

總的占用機臺時間

62分18秒

總的加工時間

45分24秒

總的加工時間

45分24秒

機臺使用率

42.30%

機臺使用率

73.00%

手動測刀占用的
機臺時間比率

7.60%

使用在線測量設備測刀占用的機臺時間比率

1.70%

手動設定工件坐標系
占用機臺時間比率

13.80%

使用在線測量設備設定工件坐標系占用的機臺時間比率

1.60%

傳統機外工件測量方式的CNC完工周期

11.31小時

使用Formcontrol在線測量的CNC完工周期

1.04小時

傳統機外工件測量方式導致額外增加的準備時間占用的機臺時間比率

17.40%

使用Formcontrol測量方式占用的機臺時間比率

10.70%
