內徑百分表是一種常用的機械測量工具,主要用于快速檢測圓孔或圓軸的實際尺寸與公差狀況。那么內徑百分表的使用方法和大小表的作用分別是什么?本文將做詳盡闡述。

一、內徑百分表使用方法詳解

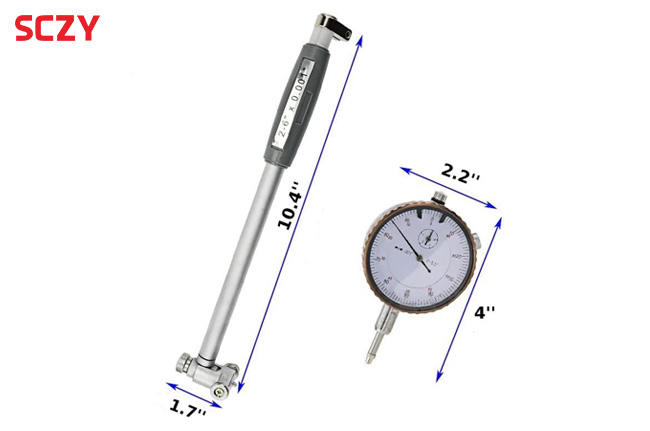

內徑百分表主要由測頭、梯形螺旋機構和刻度導向組成。使用時先將測頭銷子插入待測孔內,然后轉動螺旋導向使測頭張開,測頭張開量正好反映孔徑大小。

最后對應刻度盤上刻線進行讀數。內徑百分表典型測量范圍為10-170mm,精度為加工公差的十分之一,顯示結果的百分比為實際尺寸與公差上限尺寸的比值。

二、內徑百分表的兩個表面作用解析

內徑百分表上一般有兩個讀數表面,其中位于上方的稱為主表面,這是檢測精度等級的主要依據;而下方表面則是大小表,它反映出實際尺寸與標稱尺寸(中值)的偏差。

例如,主表面讀數顯示為0時,說明實際尺寸正好等于該孔基本尺寸的上公差值;而大小表讀數為+0.5時,則表示實際孔徑比標稱值偏大了50%的公差寬度。

三、內徑百分表的使用注意事項

內徑百分表使用時測頭張開力要控制,過大會損傷或變形細小零件,太小則精度難保證?？蛇x用彈簧式或氣動式測頭以獲得測力自適應效果。

另外測量過細小孔徑時要慎用,超小孔測頭支撐面積小、剛度差,精度無法保證,這時應改用三點內徑微米表。

內徑百分表還要定期校準。由于長時間使用和攜帶,測頭剛度及導向機構易產生損耗。這時通過標準孔徑環校驗正是必要的。

四、與三坐標測量相結合更為精準

當前許多數控機床會在主軸端配置內徑百分表測頭,實現與三坐標測頭串聯運動,這就可以實現更高精度的球軸或圓孔尺寸、幾何形位公差的快速檢測,大大提高了檢測效率。

這種集成測量方式只需一次定位及夾持即可實現多向檢測,無需反復裝夾,這樣也避免了定位誤差對檢測精度的影響。

通過上述內容可以看出,內徑百分表的使用技巧與注意事項有很多,希望本文的闡述能讓使用者運用得心應手。
