影像測量儀作為精密的測量工具，能夠?qū)M件和零件的形狀、尺寸進行非接觸式的高精度測量。接下來，我將為您提供一份詳盡的操作指導手冊，幫助您掌握其精確測量的步驟與技巧。

一、影像測量儀的基本結構和功能

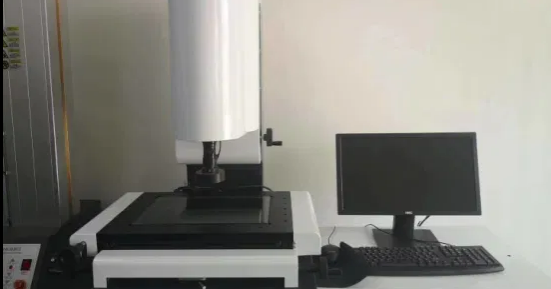

影像測量儀主要由高精度的光學系統、精細的工作臺、高分辨率的CCD相機以及強大的圖像處理軟件組成。它能夠通過圖像的捕捉和分析，實現對工件尺寸和形狀的精確測量。

二、開機與預熱

確保設備穩定：打開影像測量儀之前，請確保儀器放置在穩定的工作環境中，并且避免震動和強光干擾。

儀器預熱：為了提高測量精度，儀器在開機后需預熱一段時間，通常預熱時間會在設備說明書中給出。

三、進行基本設置

標定工作臺：校準工作臺的水準，確保測量過程的基準平面始終保持水平狀態。

軟件設置：根據需要測量的工件尺寸和形狀，在軟件中選擇合適的測量模式和參數設置。

四、具體操作步驟

安置工件：將待測工件正確放置在工作臺上，并用夾具穩定工件。

選擇和設置光源：根據工件的特性，選擇適當?shù)谋砻婀饣蛲干涔猓⒄{(diào)整亮度。

尋找焦距與拍攝：調整相機和鏡頭，使得工件圖像清晰，然后進行圖像捕捉。

數據分析：利用軟件處理圖像，并進行必要的測量分析，測量點、線、圓和角等。

五、提升測量準確性的技巧

保持環境穩定、確保光源合適并且避免反光，使用標準件定期校準設備。測量時應避免手動干預，減少人為誤差。

利用以上步驟與技巧，您可以更加熟練地操作影像測量儀，獲得更為準確的測量結果。希望這份指導手冊能夠?qū)δ墓ぷ鲙碇妗?/p>
