三目倒置金相顯微鏡是一種先進的光學儀器，專門用于觀察和分析金屬材料的微觀結構。它結合了倒置顯微鏡的設計和三目觀察系統，為材料科學、冶金工程和質量控制等領域提供了強大的分析工具。本文將為您詳細解析三目倒置金相顯微鏡的特點、功能以及廣泛的應用領域。

一、三目倒置金相顯微鏡的結構特點

1. 倒置設計：與傳統顯微鏡不同，三目倒置金相顯微鏡的物鏡位于樣品下方，光源和照明系統位于上方。這種設計允許觀察較大或較厚的樣品，無需進行復雜的樣品制備。

2. 三目觀察系統：三目系統包括兩個目鏡和一個攝像接口。這使得操作者可以同時進行雙眼觀察，并連接數碼相機或攝像頭進行圖像采集和分析。

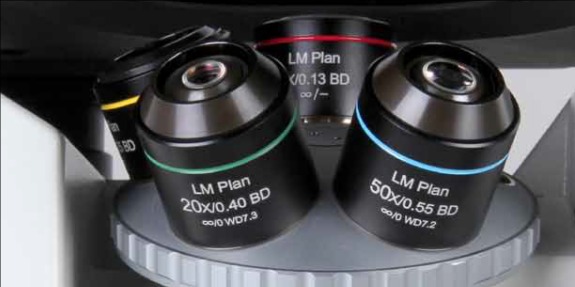

3. 高性能物鏡：通常配備多個不同倍率的物鏡，從低倍率（如4x）到高倍率（如100x），以滿足不同觀察需求。物鏡采用高品質光學玻璃，具有優秀的色差校正和平場性能。

二、三目倒置金相顯微鏡的核心功能

1. 高分辨率觀察：先進的光學系統可實現高達1000倍甚至更高的放大倍率，能夠清晰觀察金屬材料的晶粒結構、相界面和微小缺陷。

2. 多種照明模式：包括明場、暗場、偏光和差分干涉對比（DIC）等，可根據樣品特性選擇最佳觀察方式。例如，暗場照明特別適合觀察表面缺陷和裂紋。

3. 數字圖像采集：通過三目系統的攝像接口，可以連接高分辨率數碼相機或CCD，實現實時圖像采集和分析。這為后續的定量分析和文檔記錄提供了便利。

三、三目倒置金相顯微鏡的應用領域

1. 材料科學研究：用于觀察各種金屬、合金、陶瓷和復合材料的微觀結構，研究材料的相變、晶粒生長和變形機制等。

2. 冶金工業質量控制：在鋼鐵、鋁業等冶金行業中，用于檢測原材料和成品的微觀結構，評估熱處理效果，確保產品質量。

3. 失效分析：用于分析金屬構件的斷裂表面、疲勞裂紋和腐蝕痕跡，幫助工程師確定失效原因并改進設計。

四、三目倒置金相顯微鏡的技術參數

1. 放大倍率：通常范圍為40x-1000x，某些高端型號可達2000x。

2. 數值孔徑（NA）：高倍物鏡的NA值可達0.95，保證高分辨率成像。

3. 工作距離：長工作距離物鏡可達10-20mm，適合觀察較厚樣品。

4. 照明系統：通常采用12V/100W鹵素?zé)艋騆ED光源，確保充足均勻的照明。

五、選購和使用三目倒置金相顯微鏡的注意事項

1. 光學質量：選擇知名品牌，確保物鏡和目鏡的光學性能優秀，能提供清晰無畸變的圖像。

2. 機械穩定性：顯微鏡整體結構應穩固，避免觀察過程中的振動影響圖像質量。

3. 軟件兼容性：如需進行圖像分析，應確保顯微鏡配套的圖像采集系統與分析軟件兼容。

以下是您可能還關注的問題與解答：

Q：三目倒置金相顯微鏡與普通金相顯微鏡有什么區別？

A：主要區別在于光路設計和觀察方式。三目倒置金相顯微鏡的物鏡在樣品下方，更適合觀察大型或厚重樣品；而且三目系統允許同時進行目視觀察和圖像采集。

Q：三目倒置金相顯微鏡的價格范圍如何？

A：價格因品牌、性能和配置而異，一般從幾萬元到幾十萬元不等。高端研究級設備可能更貴。

Q：三目倒置金相顯微鏡需要特殊的樣品制備嗎？

A：相比傳統金相顯微鏡，三目倒置式對樣品制備要求較低。但為獲得最佳觀察效果，樣品表面仍需進行適當?shù)膾伖夂臀g刻處理。

總之，三目倒置金相顯微鏡是一種功能強大、應用廣泛的材料分析工具。它結合了倒置顯微鏡的便利性和三目系統的versatility，為材料科學、工業生產和質量控制等領域提供了精確的微觀結構觀察和分析能力。隨著材料科學的不斷發展，這類先進的顯微技術將在推動材料創新和改進生產工藝方面發揮越來越重要的作用。
