金相正置顯微鏡是材料科學和工業質量控制領域中的重要儀器。作為一名專業的工業設備專家，我將為您詳細解析金相正置顯微鏡的核心組成部分。理解這些組成部分不僅能幫助我們更好地使用這種精密儀器，還能深入了解其工作原理和獨特優勢。讓我們一起探索金相正置顯微鏡的內部世界。

一、光學系統

1. 物鏡：物鏡是顯微鏡的核心光學元件，直接決定了圖像的放大倍率和分辨率。金相顯微鏡通常配備多個物鏡，倍率從5x到100x不等。高端物鏡可實現0.1微米的分辨率，能清晰呈現材料的微觀結構。

2. 目鏡：目鏡進一步放大物鏡形成的圖像。標準配置通常為10x目鏡，但也有12.5x或16x的選擇。某些高級型號配備有寬視野目鏡，視場數可達25mm或更大。

3. 照明系統：包括光源（通常為LED或鹵素?zé)簦?、聚光鏡和光闌?，F(xiàn)代金相顯微鏡的照明系統往往支持亮度調節，有些還具備色溫調節功能，以適應不同的觀察需求。

二、機械系統

1. 載物臺：用于放置和固定樣品。金相正置顯微鏡的載物臺通常較大，可容納各種尺寸的樣品。高端型號配備精密的XY移動機構，移動精度可達0.1mm，便于精確定位觀察區域。

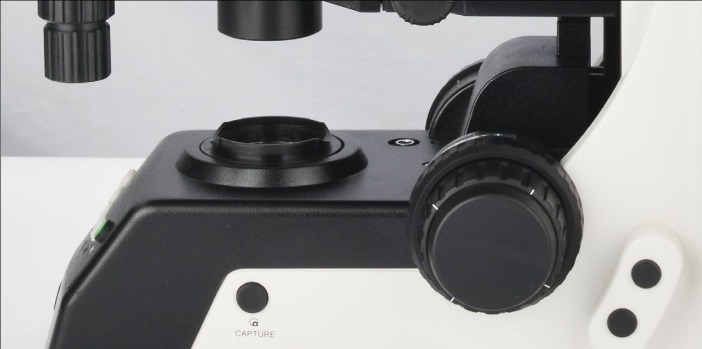

2. 調焦機構：包括粗調和微調旋鈕。現代顯微鏡多采用同軸設計，操作更加便捷。某些高級型號的微調精度可達1微米或更高，確保清晰的觀察效果。

3. 鏡筒：連接目鏡和物鏡的部分。有些顯微鏡采用雙筒或多筒設計，便于多人同時觀察。某些型號的鏡筒可以360度旋轉，提高了操作靈活性。

三、電子和控制系統

1. 數字相機：用于捕捉和記錄顯微圖像。高端型號配備高分辨率CMOS或CCD傳感器，像素可達2000萬以上，能夠精確記錄樣品的微觀細節。

2. 控制面板：用于調節各項參數，如照明強度、對焦等?，F(xiàn)代顯微鏡可能采用觸摸屏設計，提供直觀的用戶界面。某些型號還支持智能手機或平板電腦遠程控制。

3. 圖像處理單元：負責圖像的采集、存儲和初步處理。高級系統可能集成專門的圖像處理芯片，支持實時圖像增強、自動測量等功能。

四、附件和輔助系統

1. 偏光裝置：包括起偏器和檢偏器，用于觀察材料的光學各向異性。這對于研究晶體結構和應力分布特別有用。

2. 濾光片組：用于調節光譜，增強對比度或?qū)崿F(xiàn)特定的觀察效果。高端顯微鏡可能配備電動濾光片轉盤，便于快速切換。

3. 自動對焦系統：利用激光或圖像分析技術實現快速精確對焦。某些先進型號的自動對焦速度可達0.1秒，大大提高了工作效率。

五、軟件系統

1. 圖像采集軟件：控制相機參數，實現圖像的采集和存儲。高級軟件支持多種圖像格式，并可進行簡單的圖像處理。

2. 圖像分析軟件：用于進行復雜的圖像分析任務，如晶粒大小測量、相分析等。某些軟件集成了人工智能算法，可以自動識別和分類金相組織，準確率高達95%以上。

3. 數據管理系統：用于組織和管理大量的顯微圖像和分析結果。先進的系統支持云存儲和遠程訪問，方便團隊協作和數據共享。

以下是您可能還關注的問題與解答：

Q：金相正置顯微鏡的基座有什么特殊要求嗎？

A：金相正置顯微鏡的基座通常較重，以提供穩定的支撐。高端型號可能采用防震設計，如使用特殊的減振材料或主動減振系統，以最小化環境振動對觀察的影響。

Q：金相正置顯微鏡的物鏡有什么特殊之處？

A：金相顯微鏡的物鏡通常是長工作距離設計，以適應樣品的高度差異。同時，它們often具有較大的數值孔徑，以獲得更高的分辨率和更好的景深。

Q：金相正置顯微鏡的照明系統有哪些特點？

A：金相顯微鏡的照明系統通常位于樣品下方，采用垂直照明方式。很多型號支持明場、暗場、偏光等多種照明模式，可以根據樣品特性和觀察需求靈活切換。

總結來說，金相正置顯微鏡是一個復雜而精密的儀器系統，其核心組成包括光學系統、機械系統、電子和控制系統、附件和輔助系統以及軟件系統。每個組成部分都經過精心設計和優化，共同工作以提供清晰、準確的材料微觀結構圖像。了解這些組成部分不僅有助于我們更好地操作和維護顯微鏡，還能幫助我們充分發揮儀器的潛力，在材料分析和質量控制中取得更好的結果。隨著技術的不斷進步，我們可以期待金相正置顯微鏡在未來會有更多創新，為材料科學和工業生產提供更強大的支持。
