數控車床是現代制造業中不可或缺的精密加工設備。在數控車床的操作過程中，夾緊信號的反饋機制扮演著至關重要的角色，它直接關系到加工精度和操作安全。本文將深入探討數控車床夾緊信號的各種反饋方式及其工作原理，為工程技術人員提供深入的見解。

一、機械式夾緊信號反饋

機械式夾緊信號反饋是最傳統也是最直觀的方式之一。這種方法利用機械結構的位移來判斷夾緊狀態。

1. 工作原理：當工件被夾緊時，夾具會產生位移，通過連桿機構將這個位移傳遞到一個機械開關或者限位開關。

2. 優點：結構簡單，可靠性高，適用于惡劣環境。

3. 缺點：精度相對較低，通常在±0.1mm左右，不適用于高精度要求的場合。

二、壓力傳感器反饋方式

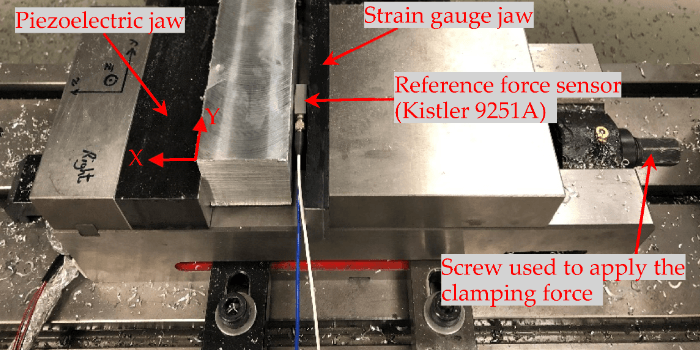

壓力傳感器反饋方式是一種精確測量夾緊力的方法，廣泛應用于現代數控車床中。

1. 工作原理：在夾具系統中安裝壓力傳感器，當工件被夾緊時，傳感器會檢測到壓力變化，并將其轉換為電信號輸出。

2. 優點：精度高，可達±0.1%FS（滿量程），能夠實時監控夾緊力的變化。

3. 缺點：成本較高，對環境要求較高，可能受到切削液和金屬屑的影響。

三、電感式接近開關反饋

電感式接近開關是一種非接觸式的夾緊信號反饋方式，在數控車床中應用廣泛。

1. 工作原理：利用電磁感應原理，當金屬目標進入感應區域時，開關狀態發生改變，從而判斷夾緊狀態。

2. 優點：無機械接觸，壽命長，響應速度快（通常在1-5ms之間）。

3. 缺點：檢測距離有限（通常在0.8-8mm之間），易受金屬屑干擾。

四、光電式傳感器反饋

光電式傳感器是另一種常見的非接觸式夾緊信號反饋方式，特別適用于一些特殊的加工環境。

1. 工作原理：發射器發出光束，當工件被夾緊時會阻斷或反射光束，接收器檢測這種變化并輸出信號。

2. 優點：檢測距離遠（可達幾米），不受金屬屑干擾，響應速度快（可達0.5ms）。

3. 缺點：對環境光敏感，可能受到切削液污染影響性能。

五、液壓/氣壓反饋方式

對于使用液壓或氣壓系統的數控車床，直接監測系統壓力是一種有效的夾緊信號反饋方式。

1. 工作原理：通過壓力傳感器監測液壓或氣壓系統的壓力變化，當壓力達到設定值時，認為夾緊完成。

2. 優點：集成度高，可直接利用現有的液壓或氣壓系統，無需額外的機械結構。

3. 缺點：可能存在壓力波動，需要合適的濾波算法來保證信號的穩定性。

以下是您可能還關注的問題與解答：

Q：如何選擇合適的夾緊信號反饋方式？

A：選擇合適的夾緊信號反饋方式需要考慮多個因素，包括加工精度要求、工作環境、成本預算等。對于高精度加工，壓力傳感器反饋可能是更好的選擇；而在惡劣環境下，機械式或液壓/氣壓反饋可能更為可靠。

Q：夾緊信號反饋的精度如何保證？

A：保證夾緊信號反饋精度的關鍵在于選擇高質量的傳感器，定期校準設備，以及采用適當的信號處理算法。例如，對于壓力傳感器，可以使用溫度補償技術來提高精度；對于光電傳感器，可以采用差分放大電路來提高抗干擾能力。

Q：夾緊信號反饋系統出現故障怎么辦？

A：當夾緊信號反饋系統出現故障時，首先應立即停止機器運行，防止發生安全事故。然后，檢查傳感器、線路連接和控制系統是否正常。如果是傳感器故障，可能需要更換；如果是系統設置問題，則需要重新調試參數。定期維護和檢查是預防故障的最佳方法。

總結而言，數控車床夾緊信號反饋方式多種多樣，每種方式都有其特定的應用場景和優缺點。工程技術人員需要根據實際需求和工作環境，選擇最適合的反饋方式，以確保數控車床的加工精度和操作安全。隨著技術的不斷進步，我們可以期待更多創新的夾緊信號反饋方式的出現，進一步提升數控車床的性能和可靠性。
