夾具在工業生產中扮演著至關重要的角色，它直接影響著加工精度、效率以及最終產品的質量。本文將深入探討夾具的結構設計原則，以及如何根據不同的工業加工需求設計合適的夾具，并通過具體的參數和案例進行分析，幫助讀者更好地理解和應用夾具技術。

一、夾具的結構組成

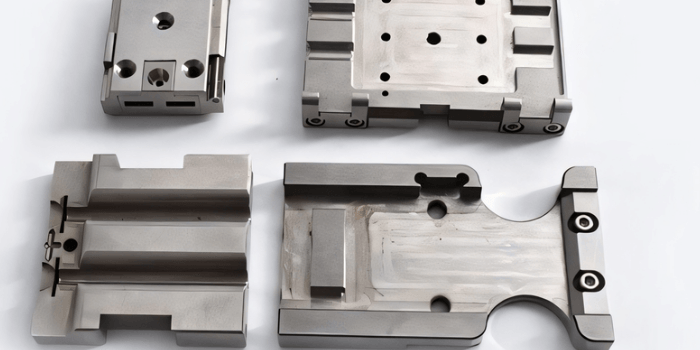

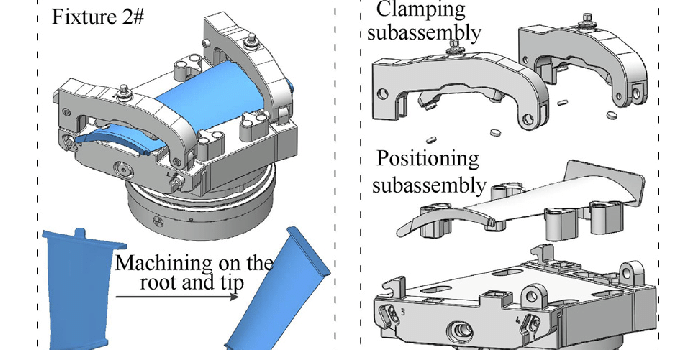

1、夾具的主體結構通常由底座、支架、定位元件、夾緊元件以及其他輔助元件組成。底座的作用是支撐整個夾具結構，支架用于連接底座和其他部件。定位元件用于確定工件在夾具中的位置，而夾緊元件則負責將工件牢固地固定，防止在加工過程中發生位移或變形。

2、根據不同的加工需求，夾具的結構也會有所變化。例如，在銑削加工中，夾具需要具備足夠的剛性，以抵抗切削力引起的振動；而在焊接加工中，夾具則需要考慮焊接變形的影響，并采取相應的措施進行補償。

3、一些特殊的夾具還會集成一些輔助功能，例如冷卻、潤滑、排屑等，以提高加工效率和質量。例如，在高速切削中，夾具通常會集成冷卻系統，以降低刀具和工件的溫度，延長刀具壽命。

二、夾具的定位元件設計

1、定位元件是夾具結構中非常重要的組成部分，它的作用是確定工件在夾具中的位置，保證加工精度。常見的定位元件包括定位銷、定位塊、定位板等。

2、定位元件的設計需要考慮工件的形狀、尺寸以及加工要求。例如，對于形狀復雜的工件，可以采用組合定位的方式，以提高定位精度。定位銷的直徑和位置公差通常需要控制在0.01mm以內，以保證定位精度。

3、在選擇定位元件時，還需要考慮材料的耐磨性和穩定性。常用的定位元件材料包括淬硬鋼、合金鋼等。

三、夾具的夾緊元件設計

1、夾緊元件的作用是將工件牢固地固定在夾具上，防止在加工過程中發生位移或變形。常見的夾緊元件包括螺栓、壓板、氣缸等。

2、夾緊元件的設計需要考慮夾緊力的大小、方向以及作用點。夾緊力的大小需要根據工件的重量、形狀以及加工力的大小來確定。夾緊力的方向應該與加工力的方向相反，以防止工件發生位移。

3、在選擇夾緊元件時，還需要考慮其操作的方便性和安全性。例如，氣動夾緊裝置可以實現快速夾緊和松開，提高生產效率。

四、夾具的材料選擇

1、夾具的材料選擇直接影響著夾具的性能和壽命。常用的夾具材料包括鑄鐵、鋼材、鋁合金等。

2、鑄鐵具有良好的鑄造性能和減震性能，適用于制造大型夾具。鋼材具有較高的強度和硬度，適用于制造承受較大載荷的夾具。鋁合金具有重量輕、耐腐蝕等優點，適用于制造輕型夾具。

3、在選擇夾具材料時，還需要考慮其成本和加工性能。

五、夾具在不同工業加工中的應用

1、在機械加工行業中，夾具被廣泛應用于車削、銑削、鉆削、磨削等各種加工工藝中。不同的加工工藝對夾具的要求也不同，例如，在高速切削中，夾具需要具備更高的精度和剛性。

2、在焊接行業中，夾具用于固定待焊工件，保證焊接質量。在焊接過程中，夾具需要承受高溫和焊接變形的影響。

3、在裝配行業中，夾具用于固定待裝配零件，提高裝配效率和精度。

以下是您可能還關注的問題與解答：

Q：如何提高夾具的壽命？

A：選擇合適的材料、合理的結構設計、正確的使用和維護都是提高夾具壽命的關鍵因素。

Q：如何選擇合適的夾具？

A：需要根據具體的加工需求，考慮工件的形狀、尺寸、材料、加工精度等因素，選擇合適的夾具類型和結構。

Q：夾具的設計需要遵循哪些原則？

A：夾具的設計需要遵循定位準確、夾緊可靠、操作方便、安全可靠等原則。

夾具的結構設計是一個復雜而重要的過程，需要考慮多方面的因素。通過本文的介紹，希望讀者能夠?qū)A具的結構設計和應用有更深入的了解，并在實際工作中能夠根據不同的加工需求設計出合適的夾具，提高生產效率和產品質量。
