平面度是機械加工中一個重要的幾何量，它反映了零件表面的平整程度。3次元測量儀是測量平面度的常用工具，它可以快速、準確地獲取零件表面的三維數據。本文將詳細介紹使用3次元測量儀測量平面度的標準步驟和技巧，幫助你輕松掌握這項技能。

一、什么是平面度？

1、在開始講解測量步驟之前，我們需要先了解一下什么是平面度。簡單來說，平面度是指零件表面上所有點到理想平面的最大距離。這個理想平面是與實際表面偏差最小的平面，也稱為最小二乘平面。

2、平面度的大小直接影響零件的裝配精度和使用性能。例如，一個平面度較差的機床底座會導致機床的加工精度下降，影響最終產品的質量。

3、理解平面度的概念對于正確測量和分析測量結果至關重要。

二、3次元測量平面度的標準步驟

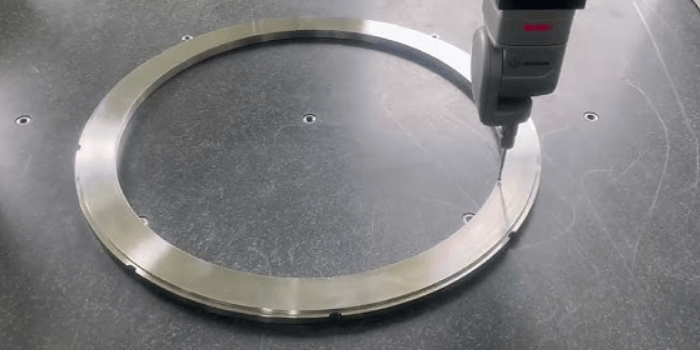

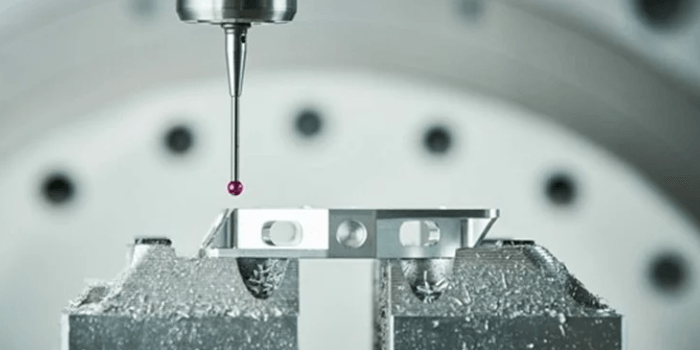

1、準備工作：首先，我們需要對3次元測量儀進行預熱和校準，確保其處于最佳工作狀態。然后，將待測零件固定在測量平臺上，并調整探頭的位置，使其與待測表面接觸良好。

2、數據采集：接下來，我們需要使用3次元測量儀采集零件表面的三維數據。采集點的數量和分布要根據零件的尺寸和形狀以及所需的測量精度來確定。一般來說，采集的點數越多，測量結果越準確，但同時也會增加測量時間。

3、數據處理：采集完數據后，我們需要使用專業的測量軟件對數據進行處理。軟件會根據最小二乘法計算出理想平面，并計算出每個采集點到理想平面的距離。平面度就是這些距離中的最大值。

三、測量技巧

1、合理選擇測點：測點的分布要均勻，并且要覆蓋整個待測表面。對于形狀復雜的零件，可以適當增加測點的密度，以提高測量精度。

2、控制測量速度：測量速度不宜過快，否則會影響測量精度。建議根據零件的表面粗糙度和形狀來選擇合適的測量速度。

3、注意環境溫度：溫度的變化會影響測量結果，因此在測量過程中要保持環境溫度的穩定。

四、實例分析

1、假設我們要測量一個長100mm，寬50mm的矩形零件的平面度。我們可以在零件表面均勻地選取9個測點，然后使用3次元測量儀采集這些點的三維坐標。

2、將采集到的數據導入測量軟件，軟件會計算出最小二乘平面，并計算出每個點到該平面的距離。假設這些距離分別為0.01mm、0.02mm、0.015mm、0.025mm、0.03mm、0.02mm、0.01mm、0.015mm、0.02mm，那么該零件的平面度就是這些距離中的最大值，即0.03mm。

3、通過這個例子，我們可以更直觀地理解3次元測量平面度的步驟和方法。

以下是您可能還關注的問題與解答：

Q：3次元測量儀的精度是多少？

A：3次元測量儀的精度取決于其型號和規格，一般可以達到微米級別。

Q：除了3次元測量儀，還有哪些方法可以測量平面度？

A：其他的方法包括：千分表、水平儀、光學平晶等，但3次元測量儀的效率和精度更高。

Q：如何提高平面度的測量精度？

A：提高測量精度的方法包括：增加測點數、控制測量速度、保持環境溫度穩定、選擇合適的測量儀器等。

掌握3次元測量平面度的標準步驟和技巧，對于提高產品質量和生產效率至關重要。希望本文能夠幫助你更好地理解和應用這項技術。
