接觸式對刀儀，作為一種常見的數控機床輔助設備，其基本原理看似簡單，卻蘊含著精密測量的精髓。本文將從接觸式對刀儀的技術原理出發，結合實際應用場景，深入淺出地講解其工作過程、特點及優勢，帶您全面了解接觸式對刀儀的奧秘。

一、接觸式對刀儀的工作原理

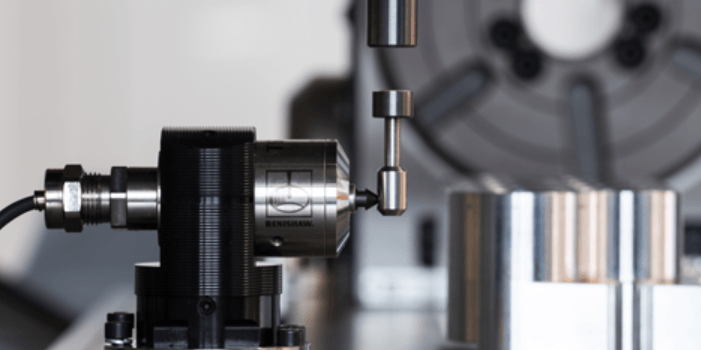

1、同學們，接觸式對刀儀的工作原理其實就像我們用尺子測量物體長度一樣，只不過它更加精密和自動化。接觸式對刀儀的核心在于“接觸”二字，它通過探頭與刀具的物理接觸，觸發信號，從而確定刀具的位置。

2、讓我們來詳細了解一下這個過程：當對刀儀的測頭接觸到刀具時，會產生一個微小的位移，這個位移會被內部的精密傳感器捕捉到。傳感器將位移信號轉換成電信號，傳輸給數控系統。數控系統根據預設的參數，計算出刀具的實際位置，并進行相應的補償，確保加工精度。

3、不同類型的接觸式對刀儀，其內部結構和傳感器類型可能有所不同，但基本原理都是一樣的。例如，有些對刀儀采用壓電式傳感器，利用壓電效應將壓力信號轉換成電信號；有些則采用光電式傳感器，通過光束的遮擋來檢測位移。

二、接觸式對刀儀的技術參數

1、了解了工作原理，我們再來看看接觸式對刀儀的一些關鍵技術參數。這些參數直接影響著對刀儀的性能和適用范圍。常見的參數包括：重復精度、測量范圍、響應速度、觸發力等。

2、重復精度是指對刀儀在相同條件下多次測量同一刀具位置時，所得結果的一致性程度。重復精度越高，對刀儀的可靠性越好。一般來說，高精度對刀儀的重復精度可以達到微米級別，例如±2μm。

3、測量范圍是指對刀儀能夠測量的刀具尺寸范圍。選擇對刀儀時，要根據實際加工需求選擇合適的測量范圍。觸發力是指測頭接觸刀具時所需的力，觸發力過大可能會損壞刀具，過小則可能無法觸發信號。通常，觸發力在幾牛頓到幾十牛頓之間，例如10N。

三、接觸式對刀儀的應用

1、接觸式對刀儀廣泛應用于各種數控機床，例如數控銑床、數控加工中心等。它可以幫助我們快速、準確地確定刀具的位置，提高加工效率和精度。在實際應用中，接觸式對刀儀主要用于以下幾個方面：

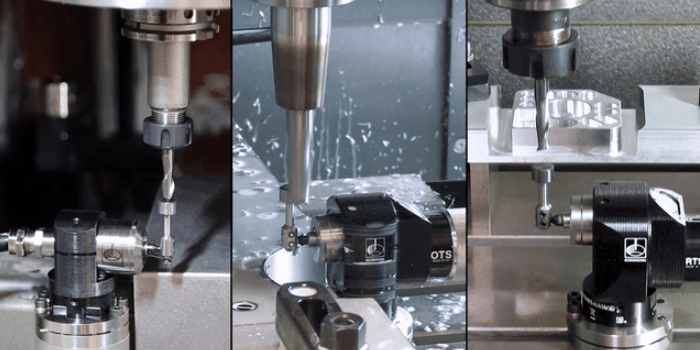

2、刀具長度測量：通過對刀儀測量刀具的長度，可以將刀具長度信息輸入到數控系統中，用于刀具補償，確保加工尺寸的準確性。

3、刀具直徑測量：有些接觸式對刀儀還可以測量刀具的直徑，方便進行刀具磨損補償。

4、工件定位：利用對刀儀可以快速確定工件的坐標位置，方便進行程序編程和加工。

四、接觸式對刀儀的優勢

1、相比于其他類型的對刀儀，接觸式對刀儀具有以下優勢：精度高、操作簡單、價格相對較低、可靠性好等。

2、這些優勢使得接觸式對刀儀成為數控加工中不可或缺的輔助設備。

3、當然，接觸式對刀儀也有一些局限性，例如對刀具的形狀有一定的要求，不適用于測量形狀復雜的刀具。

五、選擇合適的接觸式對刀儀

1、選擇接觸式對刀儀時，需要根據實際加工需求考慮以下因素：精度要求、測量范圍、響應速度、觸發力、以及與數控系統的兼容性等。

2、選擇合適的對刀儀可以有效提高加工效率和精度，降低生產成本。

3、希望同學們通過本文的學習，對接觸式對刀儀有了更深入的了解。

以下是您可能還關注的問題與解答：

Q：接觸式對刀儀的精度受哪些因素影響？

A：接觸式對刀儀的精度受很多因素影響，例如測頭形狀、觸發力、環境溫度、機床振動等。

Q：如何正確使用接觸式對刀儀？

A：使用前需要仔細閱讀說明書，了解操作步驟和注意事項。操作過程中要輕拿輕放，避免碰撞。

Q：接觸式對刀儀需要定期維護嗎？

A：是的，需要定期清潔測頭，檢查線路連接，以保證其正常工作。

接觸式對刀儀是現代數控加工中重要的輔助設備，其高精度、易操作等特點，使其在工業生產中得到廣泛應用。希望本文能幫助您更好地理解和應用接觸式對刀儀，提升您的加工效率和產品質量。
