平面磨床作為一種精密加工設備，其各個部件的協調運作對于最終的加工精度至關重要。本文將詳細解析平面磨床的主要部件，深入探討它們各自的功能和作用，并結合實際應用場景進行說明，幫助讀者更好地理解和操作平面磨床。

一、床身

1、床身是平面磨床的基礎部件，它就像房子的地基一樣重要。它支撐著磨床的各個部件，并承受著加工過程中的各種力和振動。床身通常采用高強度鑄鐵材料制造，以保證其穩定性和剛性。

2、床身的結構形式多種多樣，常見的有封閉式床身和開放式床身。封閉式床身具有較高的剛性和穩定性，適用于重型切削；而開放式床身則更方便操作和維護。

3、床身導軌的精度直接影響著磨床的加工精度。因此，床身導軌的制造和維護都非常重要。常見的導軌形式有V形導軌、平V導軌和燕尾導軌等。

二、工作臺

1、工作臺是用于安裝和夾持工件的部件。它可以在床身上進行縱向和橫向移動，以實現工件的進給運動。工作臺的移動精度和穩定性直接影響著磨削的質量。

2、工作臺的驅動方式通常有機械傳動、液壓傳動和數控伺服傳動等。數控伺服傳動具有更高的精度和效率，可以實現自動化加工。

3、工作臺表面通常帶有T形槽，用于安裝各種夾具和工件。

三、磨頭

1、磨頭是平面磨床的核心部件，它包含磨削砂輪和驅動電機。磨頭可以在垂直方向上移動，以調節磨削深度。

2、磨頭的主軸高速旋轉，帶動砂輪進行磨削。主軸的精度和穩定性對磨削質量至關重要。

3、磨頭的進給機構可以控制磨削深度和進給速度。常見的進給方式有手動進給、自動進給和數控進給等。

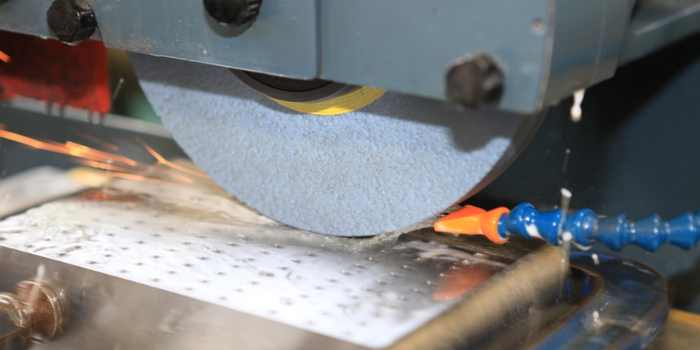

四、砂輪

1、砂輪是平面磨床的切削工具，它由磨料、結合劑和其他添加劑混合壓制而成。砂輪的選擇要根據被加工材料、磨削方式和精度要求等因素綜合考慮。

2、砂輪的粒度、硬度和組織是砂輪的重要參數。粒度表示磨料顆粒的大小，硬度表示結合劑的強度，組織表示磨料顆粒的分布密度。

3、砂輪的平衡非常重要，不平衡的砂輪會引起振動，影響磨削質量，甚至損壞機床。

五、冷卻系統

1、冷卻系統的作用是降低磨削過程中的溫度，減少工件和砂輪的磨損，提高磨削效率和質量。

2、常見的冷卻方式有水冷和油冷。水冷的冷卻效果較好，但容易引起工件生銹；油冷的冷卻效果不如水冷，但可以起到潤滑作用。

3、冷卻液的清潔度和濃度要定期檢查和維護。

以下是您可能還關注的問題與解答：

Q：如何選擇合適的平面磨床？

A：需要根據被加工工件的尺寸、精度要求、材料特性以及生產效率等因素綜合考慮。

Q：如何維護保養平面磨床？

A：需要定期對磨床進行潤滑、清潔、檢查和調整，以保證其正常運轉和精度。

Q：平面磨床的常見故障有哪些？

A：常見的故障有：振動、噪聲、精度下降、表面質量差等。需要根據具體情況進行分析和排除。

平面磨床的各個部件精密配合，共同完成磨削任務。了解各個部件的功能和作用，對于正確操作和維護磨床至關重要。希望本文的講解能夠幫助大家更好地掌握平面磨床的使用技巧。
