千分表工作原理

當量桿移動1毫米時，這一移動量通過齒條、軸齒輪1、齒輪和軸齒輪2放大后傳遞給安裝在軸齒輪2上的指針，使指針轉動一圈。若圓刻度盤沿圓周印制有 100個等分刻度，每一分度值即相當于量桿移動0.01毫米，則這種表式測量工具常稱為百分表。若增加齒輪放大機構的放大比，使圓表盤上的分度值為0.001毫米或0.002毫米（圓表盤上有200個或100個等分刻度），則這種表式測量工具即稱為千分表。二者的原理是相同的。百分表（千分表）是美國的B.C.艾姆斯等于1890年制成的。它常用于形狀和位置誤差以及小位移的長度測量。百分表的示值范圍一般為0～10毫米，大的可以達到100毫米。改變測頭形狀并配以相應的支架，可制成百分表的變形品種，例如厚度百分表、深度百分表和內徑百分表（見孔徑測量）等。如用杠桿代替齒條則可制成杠桿百分表和杠桿千分表，其示值范圍較小，但靈敏度較高。此外，它們的測頭可以在一定角度內轉動，能適應不同方向的測量，結構也緊湊。它們適用于測量普通百分表難以測量的外圓、小孔和溝槽等的形狀和位置誤差檢驗。

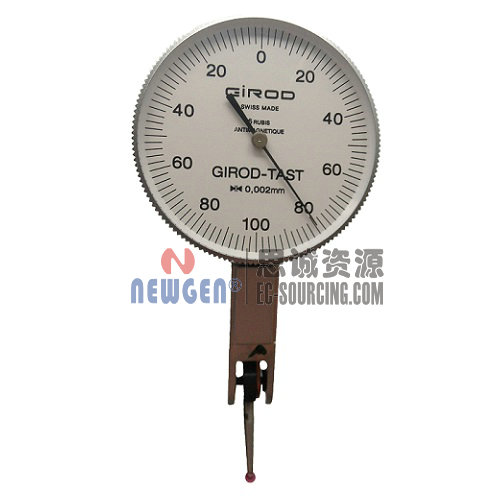

杠桿千分表工作原理

杠桿千分表適用于測量工件幾何形狀和相互位置正確性，并可用于對小尺寸工件用絕對法進行測量和對大尺寸工件用相對法進行測量。由于杠桿千分表體積小，測量頭可回轉180度，因此適宜于測量一般測微儀表難于達到的工件，如內孔徑向跳動，端面跳動，鍵槽，導軌的相互位置誤差等。

數顯千分表工作原理

數顯千分表就是以數字方式顯示的千分表. 可以任意位置設置、起始值設置可滿足特殊要求、公差值設置可進行公差判斷、公英制轉換、備有輸出接口，經計算或打印機進行數據處理。

?
