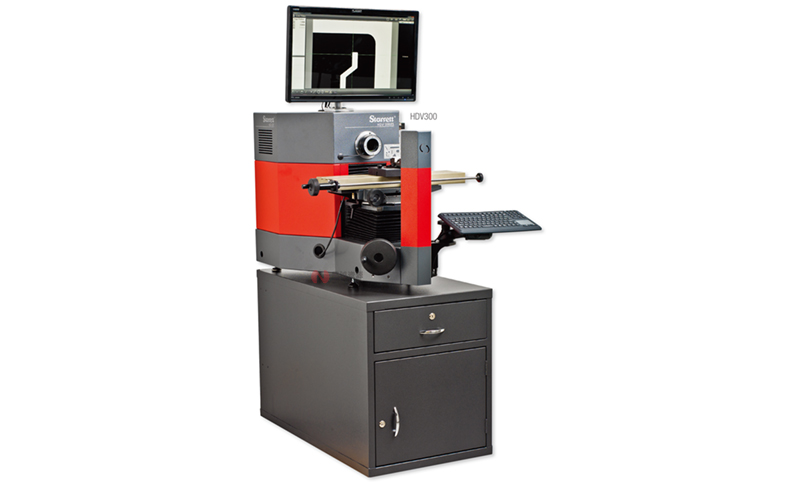

自營美國施泰力Starrett臥式數碼比對測量系統HDV300/HDV400

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌
Starrett(施泰力)
產品分類
影像儀
型號
HDV300 CNC、HDV400 CNC、HDV500 CNC、
單位
個
配送倉庫
國內倉庫
貨期
產品亮點
HDV系列臥式數碼比對測量系統結合了臥式光學投影儀和影像測量系統的優點，采用剛性鋼結構，與傳統的臥式投影儀配置類似。
數量
- +
服務保障
發票保障　正品保障
支付方式
支付寶 微信支付 銀行轉賬
品牌專區
服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

Starrett(施泰力)區域經理 李經理：18929218517咨詢
HDV系列臥式數碼比對測量系統結合了臥式光學投影儀和影像測量系統的優點，采用剛性鋼結構，與傳統的臥式投影儀配置類似。

功能特點：

剛性鋼結構，帶硬質陽極氧化的工作臺工作面板

工作臺尺寸為21.3"x5.1"(540mmx130mm)

最大承受能力為110lb(50kg)

焦距為2"(51mm)

帶有±15°游標刻度的轉動角度調整裝置

通過手輪進行X-Y軸和焦點的手動定位，或通過操縱桿和追蹤球進行CNC數控定位。

X軸和Y軸上的Heidenhain光柵尺分辨率為0.5μm（0.00002"）

用于比哦啊米娜和輪廓照明的LED照明系統

500萬像素彩色攝像頭（2448x2058像素）

0.001%超低畸變的遠心FOV測量

64位Intel?7操作系統專業版

帶DXF/FOV功能包的MetLogix? M3測量軟件

軟件和零件影像顯示在24"（60cm）彩色觸摸屏（1920x1080像素）上

選項：

6個可互換遠心鏡頭，可獲得從1.14"到0.09"x0.07"的視場（專利申請中）

可互換6.5:1變焦鏡頭

系統還可使用固定0.14x倍率透鏡，提供2.5"x1.9"(63x47mm)的視場（該型號上透鏡不可互換）

23"或32"高控制臺

校驗標準件

HDV系列臥式數碼比對測量系統結合了臥式光學投影儀和影像測量系統的優點，采用剛性鋼結構，與傳統的臥式投影儀配置類似。工作臺與施泰力成熟的HB400和HD400投影儀相同，具備110lb(50kg）承重能力。系統的核心在于與高分辨率彩色數碼攝像頭（專利申請中）連接的擁有獨特設計的可互換鏡頭安裝系統。該系統可使用7種遠心鏡頭，以實現微米級分辨率和光學畸變低至0.001%的精密視場（FOV）測量。透鏡可獲得的最大視場為2.44"x1.85"(62mmx47mm)。工作臺移動可關聯導入文件，能夠?qū)崿F(xiàn)最大長度為16"(400mm)的零件對比。HDV系統配備運行MetLogix M3測量軟件的64位計算機。通過M3軟件，該計算機可導入DXF CAD文件，并通過CAD文件直接創建2D Go/?-Go數字圖層。影像邊緣檢測（VED）能夠?qū)崿F(xiàn)導入文件與被檢測工件影像間的實時交互。這些系統可全面提高生產效率、測量速度和測量精度?？蛇x手動或CNC控制。

?


?

系統參數遠心鏡頭6.5:1變焦鏡頭
光學放大倍率0.14x0.30x0.50x0.80x1.0x2.0x4.0x0.7x4.5x
在24"顯示器上的放大倍率8.6x18.5x21x49x62x124x247x58x363x
視場寬度2.36"(63mm)1.14"(29mm)0.59"(15mm)0.43"(11mm)0.35"(9mm)0.18"(4.3mm)0.09"(2.3mm)0.4"(11mm)0.05"(1.5mm)
工作間距4.3"(110mm)4.3"(110mm)4.3"(110mm)4.3"(110mm)4.3"(110mm)4.3"(110mm)4.3"(110mm)3.4"(88mm)3.4"(88mm)
光學畸變，%0.0010.0010.0020.0020.0050.0050.006N/AN/A

特點MetLogix? M3
計算機安裝在主機殼中x
彩色圖形觸摸屏x
Windows?7操作系統x
X-Y-Q(角度)測量值x
2D幾何軟件，帶偏轉功能x
影像邊緣檢測x
CAD文件導入和導出x
FOV測量x
消除薄膜疊加x
軟件開發商MetLogix?

透鏡視場（FOV）inmm
0.30x1.2x0.8729x22
0.50x0.69x0.5218x13
0.80x0.43x0.3211x8
1.0x0.35x0.268.8x6.6
2.0x0.17x0.134.4x3.3
4.0x0.09x0.062.2x1.65
6:1變焦鏡頭0.44x37到0.07x0.0611.2x9.4到1.8x1.5


HDV300HDV400
凈重220lbs230lbs
100kg105kg
裝運重量430lbs440lbs
195kg200kg
X-Y行程12"x6"16"x6"
300x150mm400x150mm
X-Y軸精度E2=3.0μm+L/33E2=3.0μm+L/33

?



?
