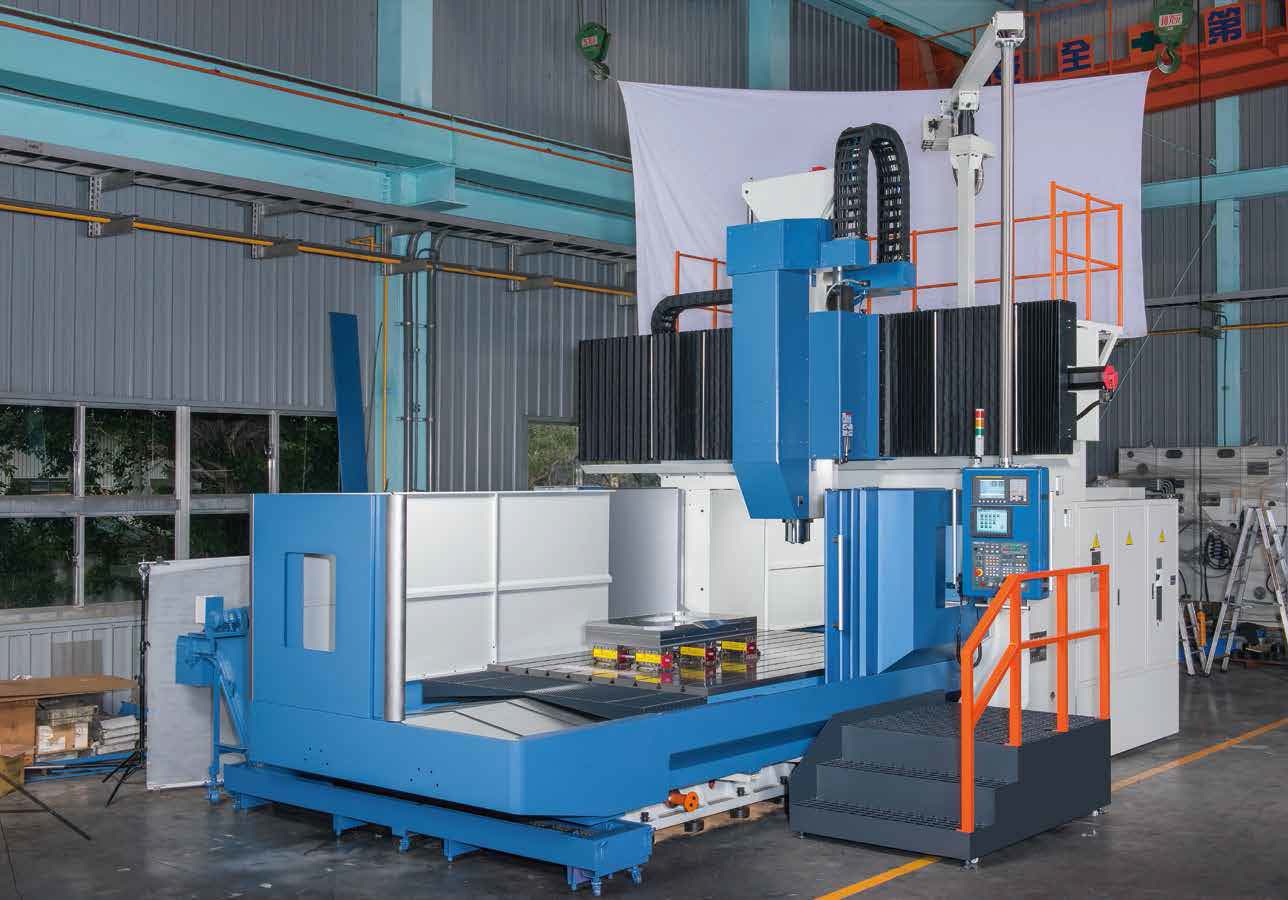

大立龍門綜合加工機DCN-3222

大立DCM系列龍門綜合加工機

強固，穩重的機體結構高剛性，高精度！

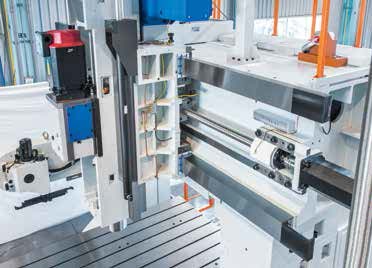

高剛性主軸頭
? 箱型主軸頭構造設計，提供最佳化之加工精度。
? 頭部溫度控制系統，有效降低熱變形誤差，維持優異的幾何精度。
? 採用雙氮?dú)飧着渲仄胶?，保證最佳上下移動精度。

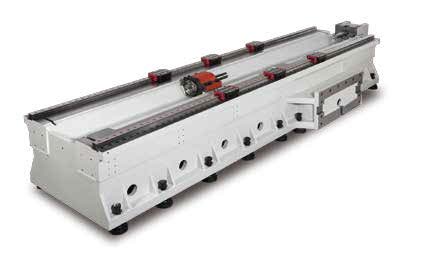

超大穩重的底座底座配置2支低磨耗、高負載型線軌，兩軌跨距大，具全支撐設計。

大跨距、高剛性硬軌配置鞍座與橫樑的跨距與體積加大，可充分增加剛性，以支持頭部重量及更高的切削負載。

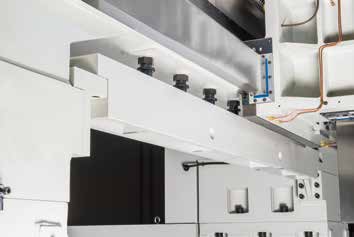

橫樑支撐調整機構利用補正樑進行支撐及調整，克服橫樑自重下垂的物理現象，確保最佳的加工精度。

有限元素分析
采用最先進的有限元素分析，做最佳化的完美設計。

高剛性、高負荷滾柱形線軌
? 特別適用于高負載。載重分佈更均勻。
? 高阻尼特性。吸震性?xún)?yōu)異。
? 進給靈敏，沒有遲滯現象。
? 完善的密封設計。即使在嚴苛環境中，也可正常運作。

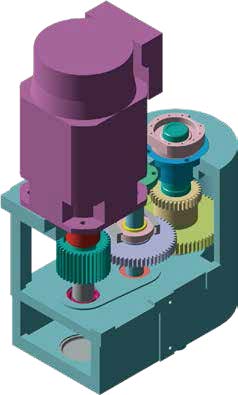

主軸齒輪箱
? 齒輪箱提供高低速檔，廣域的速度范圍，適合重切削及細加工。
? 所有齒輪經精密研磨，運轉無噪音。
? 齒輪箱採油浴室潤滑系統。

X軸螺桿座附間隔片
採用間隔片預拉，可有效減少螺
桿懸吊重量，提昇螺桿剛性。

有效門寬距離2400mm

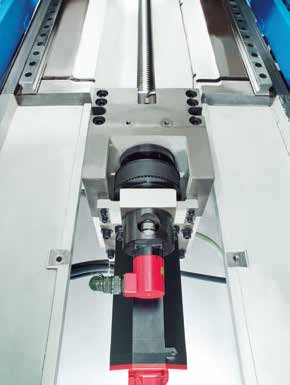

X軸減速機傳動
X軸進給由伺服馬達驅動，并經由減速機傳
動，可提昇傳動扭力。三軸進給可選配扭
力安全限制器。

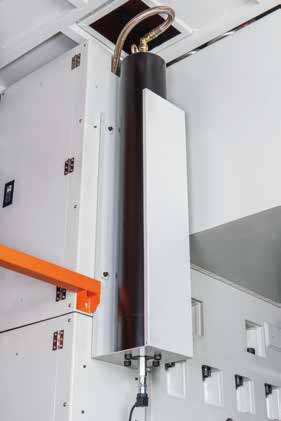

氮?dú)馀渲?br/>? 氮?dú)馀渲仄胶庀到y(tǒng)，附有蓄壓器組件，不需額外動力系統。
? 不需使用液壓動力系統。
? 無噪音、動作平穩、無共振，提高工作效率。
? 伺服參數調整簡易。

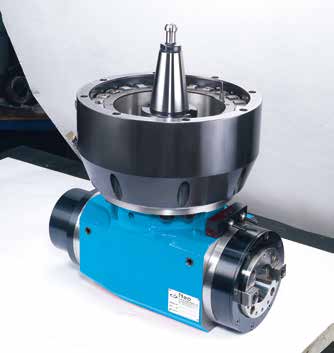

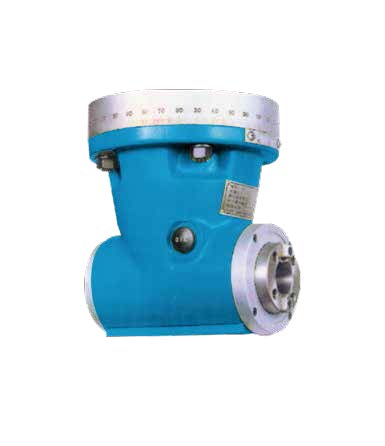

90度銑頭(選購配件)
90度銑頭可將立式加工轉換成臥式加工，可安裝NT#50刀柄用。
? 手動頭:手動換頭，手動換刀及轉角度。
? 半自動頭:手動換頭，自動換刀及轉角度。

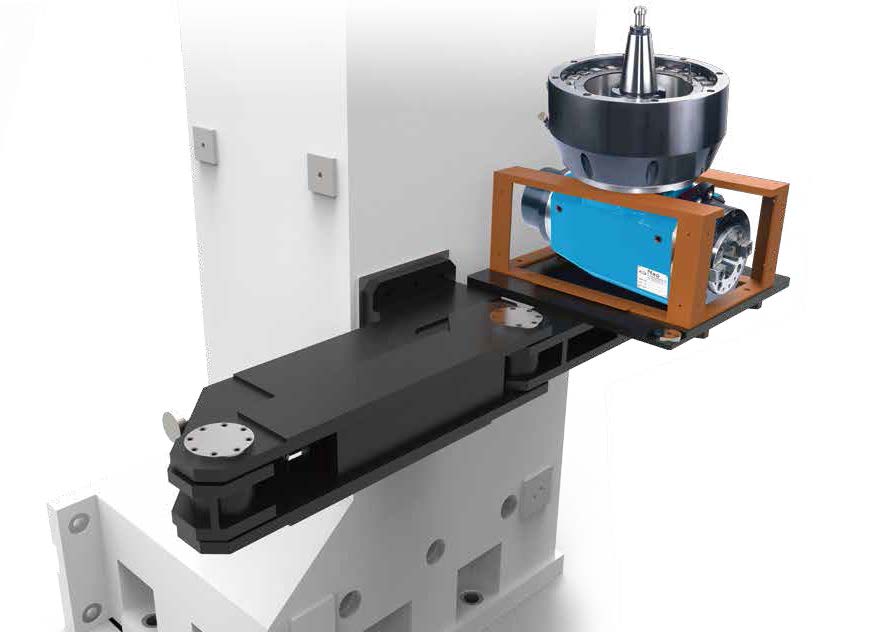

操作側手動懸臂頭倉
可選配自動轉角度橫銑頭及手動換頭頭倉，可多面加工，提供效率。

標準40刀,60刀為選購配件

? 刀庫遠離加工區域，可避免切屑或切削液污染刀庫及刀具。
? 刀庫50#標準。
? 選刀方式為雙向任意式選刀，刀庫採用凸輪式驅動，換刀更快速、更確實。
? 換刀與加工區域分開，可配合客戶加工較大之工件。

嚴格的品質檢驗

嚴格的品質檢驗雙球桿測試
採用雙球桿循圓檢驗，以確保
二次元輪廓加工的最佳精度。

主軸動態運轉精度檢驗
採用最先進的主軸運轉測試儀器，精密檢驗主軸運轉精度及溫度熱變形。

自動刀長量測裝置
(選購配件)

接觸式刀長量測
利用刀長量測裝置，以檢驗刀具磨耗情況，可隨時保持高精度加工的穩定性。

非接觸式刀長量測
利用先進的鐳射刀長量測裝置，以精密檢測刀具磨耗情況。

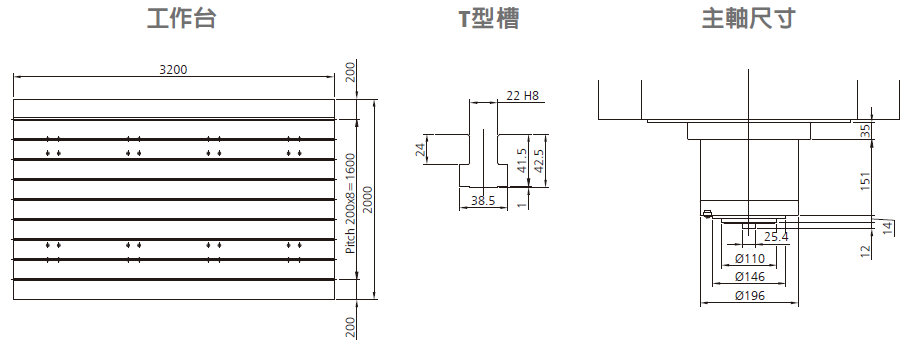

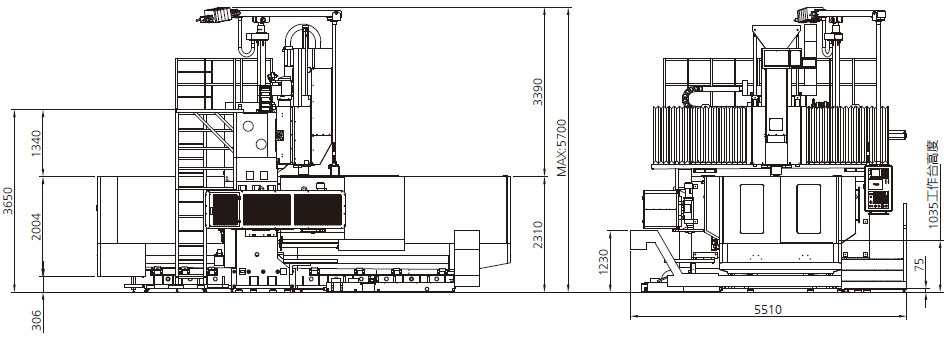

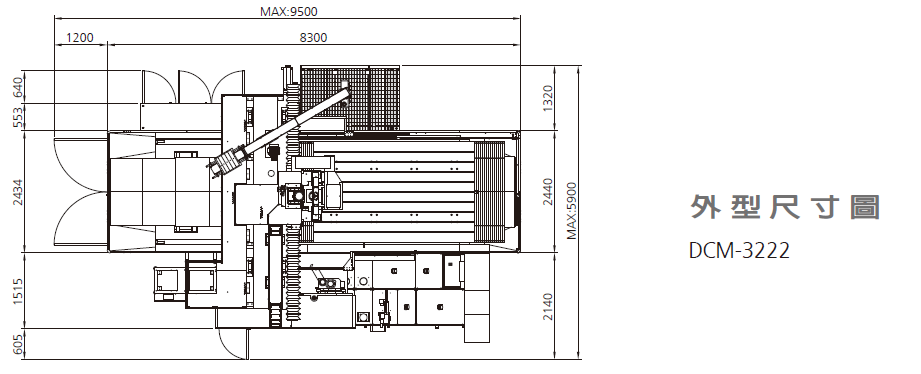

機器規格、附件、尺寸圖

規格
機器型號		DCM-3222
工作臺
工作臺面積（X x Y）		3200x2000mm
T型槽（寬度x槽數x間距）		22x9x200mm
工作臺最大載重		10000kgw
工作臺面距離地面		1035mm
行程
X軸行程		3200mm
Y軸行程		2200mm
Z軸行程		1100mm
主軸鼻端至工作臺面距離		200~1300mm
雙柱間距離		2400mm
軌道型式（XYZ軸）		X:滾珠線性滑軌，Y/Z:硬軌
XYZ軸滾珠導螺桿傳動		X:皮帶式，Y/Z:直結式
進給
快速進給	X軸	20m/min
	Y軸	20m/min
	Z軸	15m/min
切削進給		1-10000mm/min
最小進給量		0.001mm
主軸
主軸型式		齒輪式主軸
主軸馬達（30分/連續）		18.5/15kw
主軸錐孔		NT.50
主軸轉速		6000rpm
主軸冷卻/潤滑方式		油冷卻/油脂潤滑
A.T.C系統
刀庫容量		40支
刀具刀柄形式		BT50
拉柄螺栓形式		P50T-1(45°）
最大刀具重量		20kgw
最大刀具直徑x長度		φ125mmx400mm
相鄰皆不放刀之最大直徑		φ250mm
選刀方式		雙向選刀
CNC控制器		FANUC 0iMF
安裝需求
需求電力		45KVA
氣壓壓力需求		6kgf/cm2
切削油箱容量		500L
機器凈重		31000kgw
機器占地空間(長x寬）		9500x5900mm
