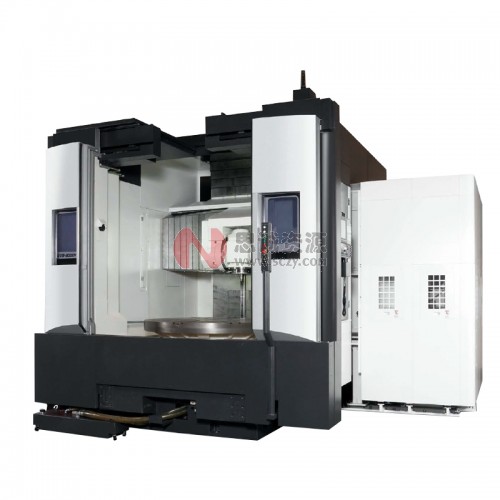

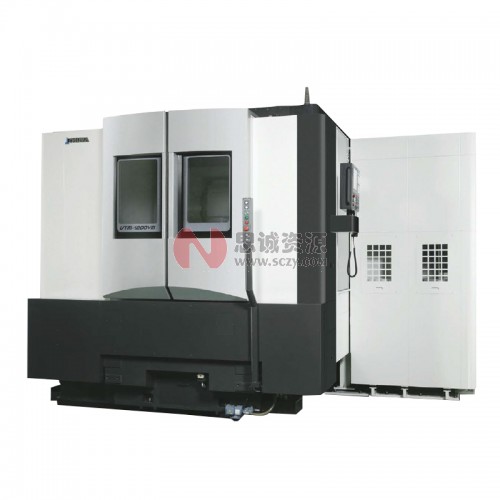

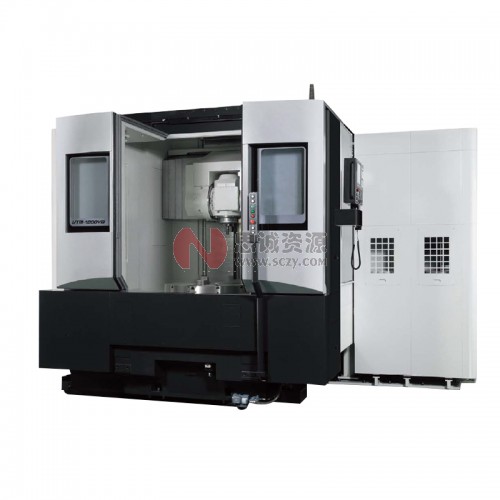

立式5軸復合加工中心VTM-1200YB/VTM-2000YB
開創大型高精度5軸聯動,
真正的工序集約機床
可瞬間完成從車削加工到傾斜面復合加工
各種形狀的5軸控制和加工能力。
有效整合實現高精度5軸加工的先進技術,
為飛機、能源工業等大型復雜形狀零部件生產帶來革新。

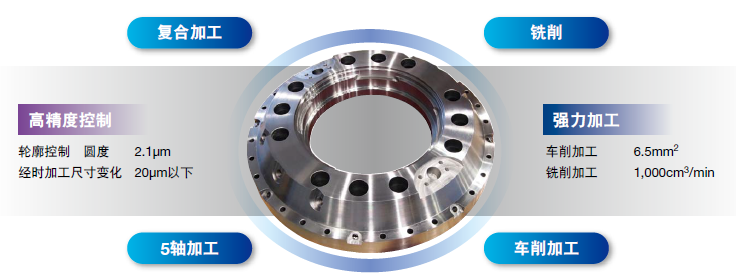

支持強力復合加工和高精度5軸聯動加工的真正的工序集約機床
提高大徑和復雜零部件的加工效率
提高新型材料和難切削材料的加工效率
有效利用工廠空間
(無半成品材料、免工序間的材料轉移、機床空間僅占1臺份)
改善加工條件,縮短加工時間
(在不發生干涉的角度實現刀具長度優化,進而達到提高剛性的目的)
●提高加工精度(一次裝卡消除安裝誤差)
●縮短更換工序的時間
●削減成本(減少工裝數量、降低刀具成本、1人多臺操作、提高運轉率)
同時5軸加工:B軸NC控制 (特殊規格)

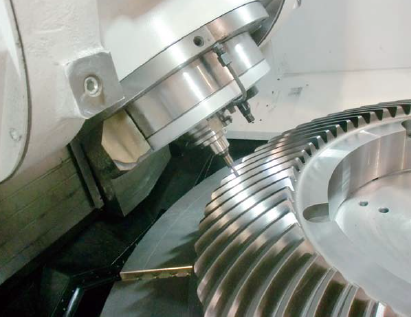

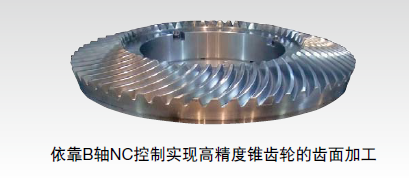

大型螺旋錐齒輪的加工工序集約
該復合加工機實現了包含高價專用機在內的3種機型加工工序的集約。不但有效降低了設備成本,節省了安裝空間,還大幅縮短了生產周期。同時,依靠5軸聯動控制(B軸NC)和高精度C軸,實現高精度加工。
主要規格
B軸NC控制
高精度C軸
Super (-NURBS 高速輪廓加工功能)

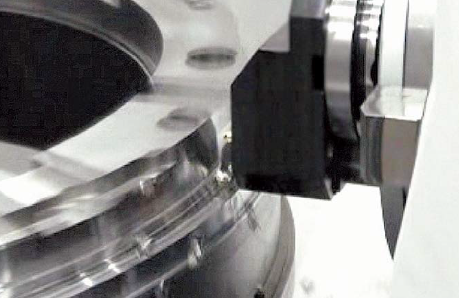

比車床、加工中心實力更加強大支持難切削材料加工的高加工能力

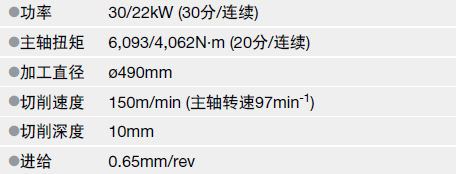

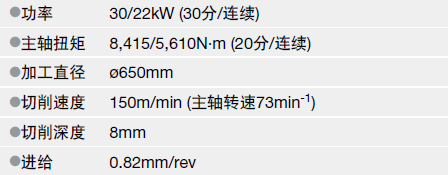

車削加工示例
6.5mm2 (S45C)
VTM-1200YB
VTM-2000YB

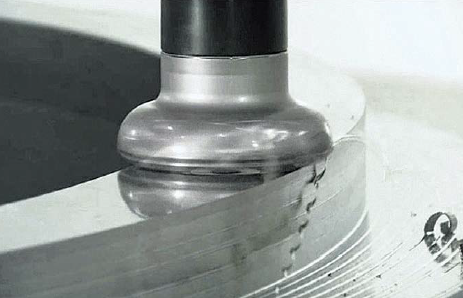

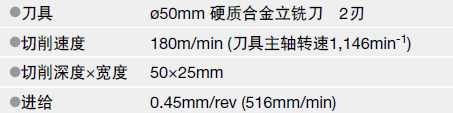

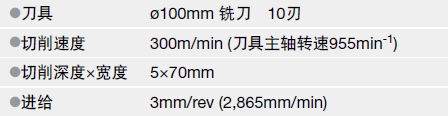

銑削加工示例
1,000cm3/min (S45C)
VTM-1200YB / VTM-2000YB
銑削加工切削量:1,000cm3/min (S45C)
立銑刀加工切削量:645cm3/min (S45C)
鉆削加工切削量:707cm3/min (S45C)

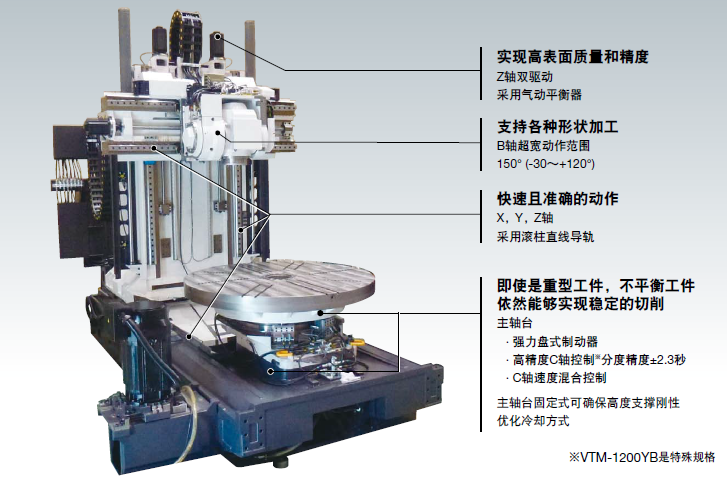

優異的主機結構發揮高性能
實現穩定加工的高剛性結構
■有效抵抗扭曲、彎曲的一體式結構的立柱
■高剛性主軸臺固定式

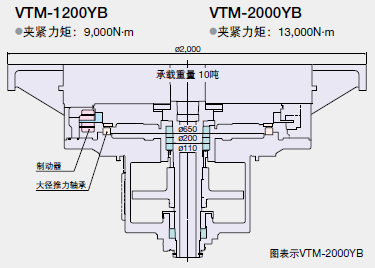

●支持不平衡工件加工的主軸結構
●主軸軸承:
VTM-1200YB ?260mm
VTM-2000YB ?200mm+推力軸承?650mm
承載重量: VTM-1200YB 3,000kg (包括卡盤)
特殊規格 5,000kg
VTM-2000YB 10,000kg (不包括工作臺)

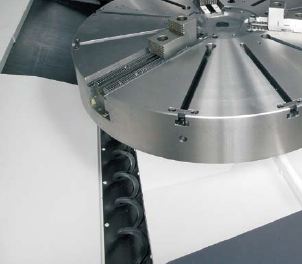

充分發揮銑削加工能力的
高剛性C軸夾具
主軸附近配置了強大的盤式制動器,銑削過程中牢固地固定了工件。
高速動作
■進給軸高速化 32m/min (X、Y、Z軸全部采用)
■ATC時間縮短(C-C) 12.5sec
■B軸分度時間縮短 2.4sec/90°
其操作可實現高作業效率
機內切屑護罩
機內切屑防護罩的形狀、傾斜角度經優化設計
用大流量清洗用冷卻液,可以進行高效沖洗
■排屑器(特殊規格)
●強制排出切屑
自動化(APC等)規格時可以實現長時間無人運轉

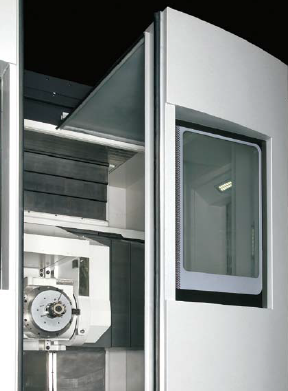

■機內、頂蓋
●與切削空間完全分離,可以對應超高壓冷卻液
●主軸正上方開口,通過吊車裝卸工件十分簡單
液壓卡盤
(VTM-1200YB、特殊規格)
機內作業踏板
5軸加工當中,穩定的高加工精度

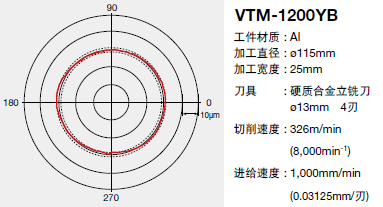

圓度切削 (X?Y平面)
圓度 2.1μm(VTM-1200YB 實測值)

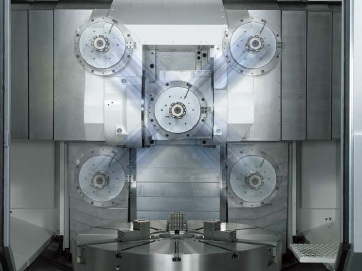

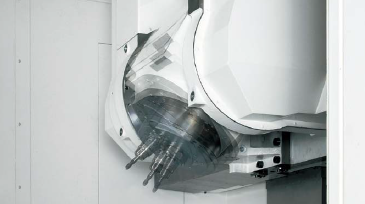

B軸控制
標準 :0.001°分度
特殊規格 :NC-B軸 (五軸聯動控制)
機床規格
思誠資源為您提供:日本大隈_OKUMA立式5軸復合加工中心VTM-1200YB/VTM-2000YB的采購報價、OKUMA(大隈)G628DC6C05D3EA型號參數、規格圖片、PDF畫冊等資料,如您想了解更多關于OKUMA(大隈)正品品牌的其他加工中心資料與產品貨期庫存、行情價格,就在思誠資源MRO商城。
備注:因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件,本公司不能確??蛻羰盏降呢浳锱c思誠資源網站提供的產品圖片、產地、附件說明等完全一致。若本網站沒有及時更新,敬請諒解!

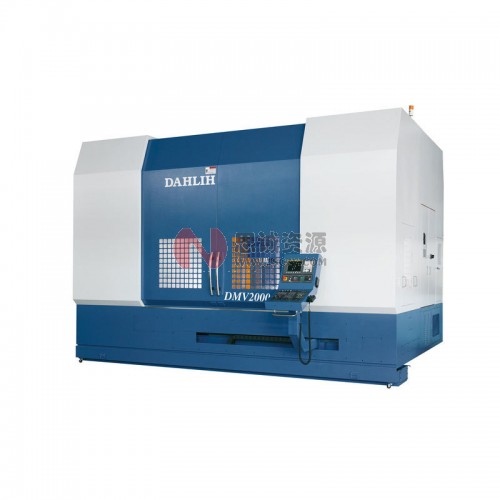

品牌:DAHLIH(大立)
型號:G5D3678B8F3CA0
型號:G5E1D3C72623D0
型號:G5C89EDA0DB08A

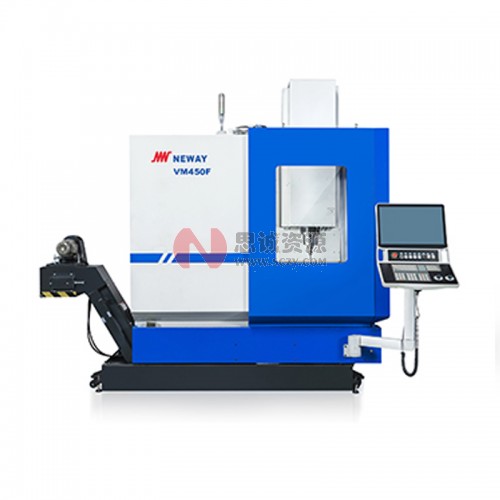

品牌:NEWAY(紐威)
