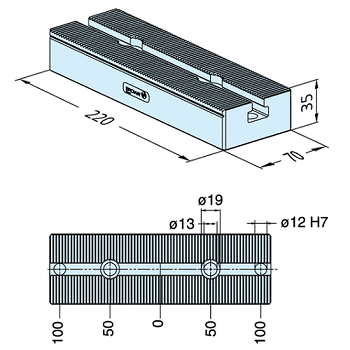

技術參數：
尺寸：220 x 70 x 35
齒間距：3mm
安裝孔距：100mm
ER-016010 底座220
規格：鋼，硬質，磨削；有3mm間隔的定位齒，上面可裝夾持元件。
應用：裝于帶25mm間隔孔的ITS托板148和帶50mm間隔孔的UPC托板上
            作為各種夾爪的底座。
安裝：裝在所有帶間隔孔的EROWA托板上。
注意：應用于R40上時，請先咨詢思誠機電科技

---

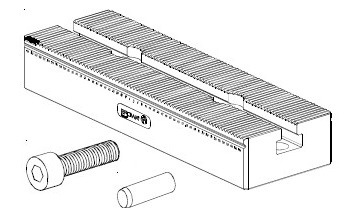

包裝清單：
1 x 基座220
2 x 直銷 h6 ? 10 x 20
1 x 直銷h6 ? 12 x 20
2 x 內六角螺釘M12 x 30
2 x 內六角螺釘M10 x 20
2 x 內六角螺釘M8 x 30

---

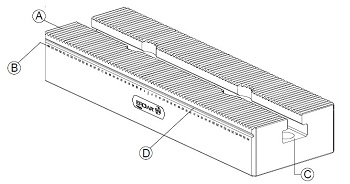

部件描述
A) 齒條座
B) 刻度尺
C) T型槽
D) 邊槽

---



安裝：
定位基座220可用所帶的直銷?10 h6 x 20 mm安裝于托板
?148 G R25 (ER-015899)或?148 MS Alu R25 (ER-015042)
穿過T型槽用M10螺釘將其聯接至托板上。
基座校正好后，可從底部用兩個M8螺釘固定。

---



在UPC間隔托板和立方體基座的50齒間距上，
基座220可用直銷? 12 h6定位在銷孔中并打表沿齒條校正所需精度。


---


將螺釘擰至下述扭距:
在50齒間距上，用M12 x 30沉頭螺釘聯接底座。
為延長托板的使用壽命，確保精密的夾緊操作及安全性，螺釘必須用扭力扳手?jǐn)Q緊。
M8 至 35 Nm
M10 至 70 Nm
M12 至 120 Nm

---

用后請保持本品潔凈，并上油保存。清潔能增加其使用壽命！

1、大部分EROWA工具系統都是由硬質和防腐蝕鋼材制造的。當使用在線切割機床上時，為了保持產品的防腐蝕性能，請務必遵守下列維護保養說明。

2、由于電流的傳導作用，要確保導軌和工件載體之間穩固接觸。和機床臺面之間的穩固接觸也是必須的；這將通過合適的電纜連接得以保證。請參照機床操作說明書。

3、特別需要注意水的傳導性。錯誤的傳導性能不僅會影響您線切割機床的加工性能，而且會破壞工夾具的防腐蝕性能。請確認傳導值在5mS至20mS之間。電介質的pH值不要低于5.5 ；理想值可達7。請同時參照機床操作

4、為了保持工夾具的工作性能和防腐蝕性，請必須每周一次清除工夾具各零部件上的放電殘?jiān)?/p>

5、若工夾具用于多班次加工使用，工夾具的清洗和保養工作，應在線切割機床的導絲操作間隙進行。
