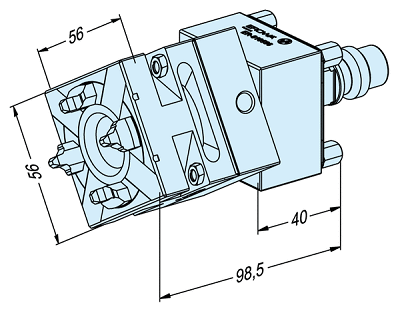

技術參數

- 材質：不銹鋼

- 傳輸精確度：轉位4 x 90°2μm

- 定位精度：2μm

- 連續旋轉360°

- 夾緊力：4000N

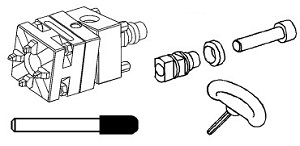

 產品包裝清單

1 x 旋轉固定卡盤，已安裝好

1 x 拉釘

1 x 手柄

1 x 六角扳手

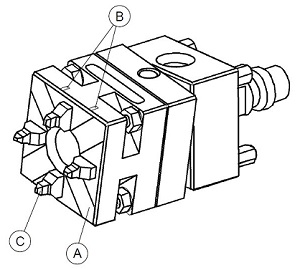

 部件描述

A) 支撐面

B) 基準標記

C) 定位棱齒

安裝

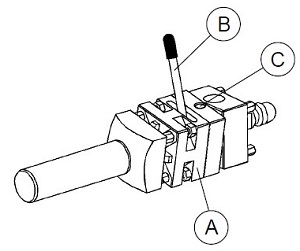

用手柄(B)打開50 RSM卡盤(A)。

將電極或工件裝入50 RSM卡盤。用手柄鎖緊卡盤(B)。

注意：

夾緊時勿將手柄推至槽的最右端。

若出現此情況，重新鎖緊或更換拉釘。

松開螺栓(C)，將50 RSM卡盤與旋轉頭放入所需角度位置并鎖緊。

50 RSM旋轉固定卡盤適于ITS安裝及預裝站。

電極或工件可裝入50 RSM卡盤，

它們在此被校準。檢驗結果可作WEDM中心初始坐標。

維護保養

1、大部分EROWA工具系統都是由硬質和防腐蝕鋼材制造的。當使用在線切割機床上時，為了保持產品的防腐蝕性能，請務必遵守下列維護保養說明。

2、由于電流的傳導作用，要確保導軌和工件載體之間穩固接觸。和機床臺面之間的穩固接觸也是必須的；這將通過合適的電纜連接得以保證。請參照機床操作說明書。

3、特別需要注意水的傳導性。錯誤的傳導性能不僅會影響您線切割機床的加工性能，而且會破壞工夾具的防腐蝕性能。請確認傳導值在5mS至20mS之間。電介質的pH值不要低于5.5 ；理想值可達7。請同時參照機床操作

4、為了保持工夾具的工作性能和防腐蝕性，請必須每周一次清除工夾具各零部件上的放電殘渣

5、若工夾具用于多班次加工使用，工夾具的清洗和保養工作，應在線切割機床的導絲操作間隙進行。
