立式加工中心結構圖

一、坐標軸運動具有兩種方式：

a.X、Y方向工作臺移動、Z方向主軸箱移動；如下圖所示：

b.動立柱加工中心:工作臺固定，X、Y和Z方向的運動由主軸立柱和主軸箱移動來實現。

立式加工中心結構圖
立式加工中心運動軸結構圖
二、立式加工中心結構包括：

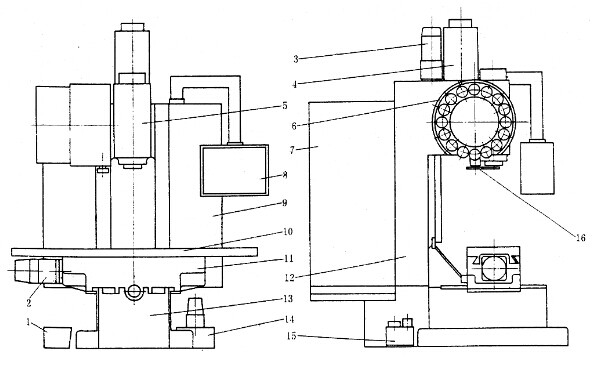

1-切削箱  2-X軸伺服電機  3-Z軸伺服電機  4-主軸電機 5-主軸箱  6-刀庫  7-數控柜  8-操縱面板 9-驅動電柜  10-工作臺  11-滑座  12-立柱  13-床身  14-冷卻水箱  15-間歇潤滑油箱  16-機械手

典型加工中心的機械結構主要有基礎支承件、加工中心主軸系統、進給傳動系統、工作臺交換系統、回轉工作臺、刀庫及自動換刀裝置以及其他機械功能部件組成。立式加工中心結構如下圖所示：

立式加工中心結構圖
立式加工中心結構圖

三、刀庫： 立式加工中心的刀庫有不同的形式，每種形式的刀庫可以容納的刀具數量差距較大，并在一定程度上決定了加工中心加工能力的大小。如下圖所示：

?

立式加工中心結構圖

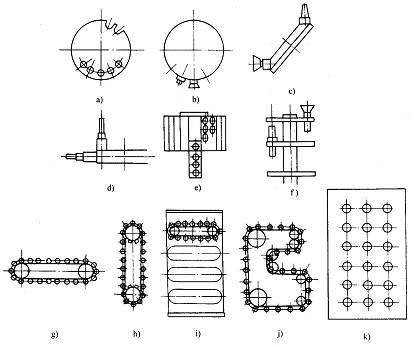

立式加工中心刀庫結構圖
立式加工中心結構圖

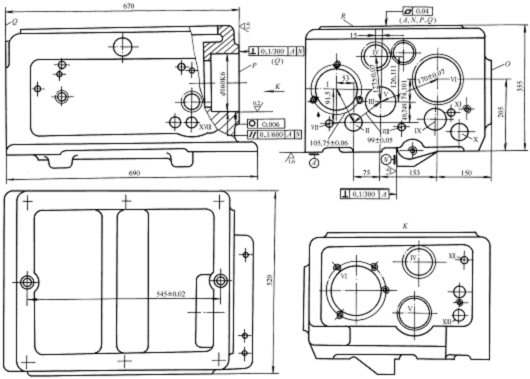

立式加工中心組件結構圖
立式加工中心結構圖

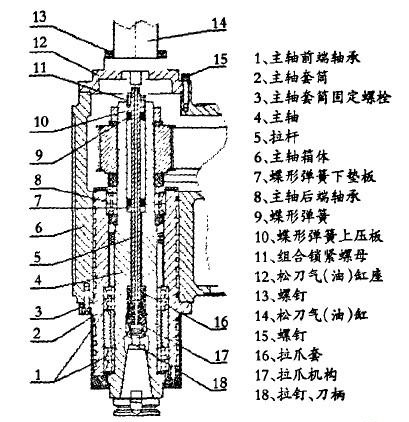

立式加工中心主軸箱結構圖
立式加工中心結構圖信息由思誠資源網提供，機床附件首選思誠資源網。

?
