FANUC數控系統的部件連接

1、控制單元的連接(FANUC 0i-MB)

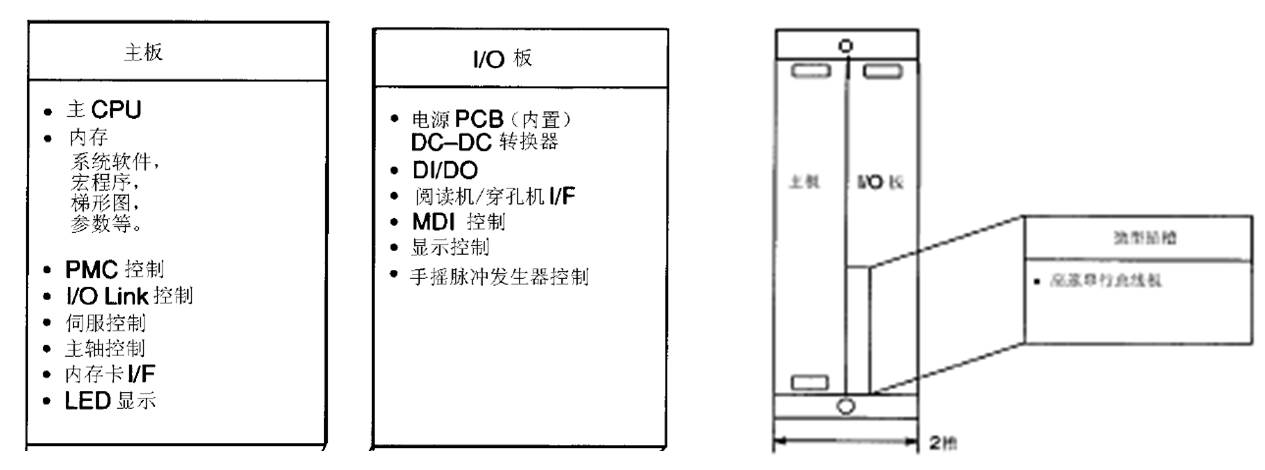

圖6-1  控制單元的構成

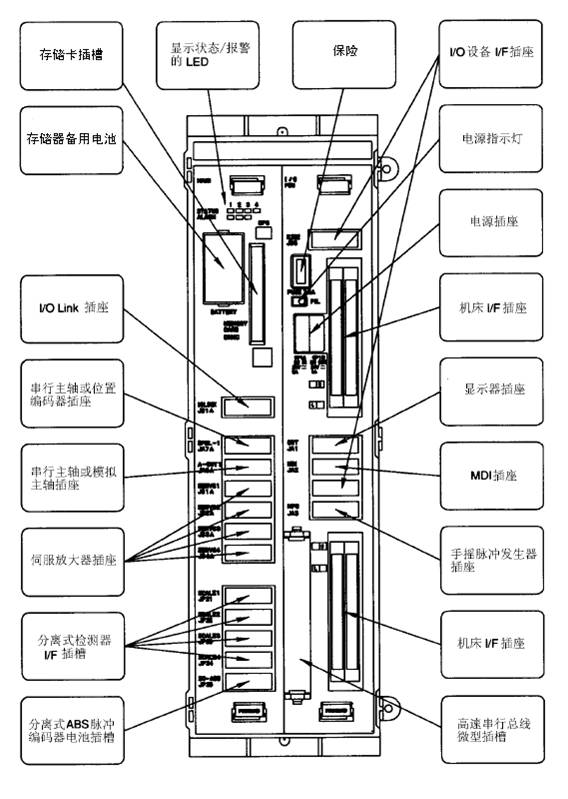

圖6-2    控制單元各部位的名稱

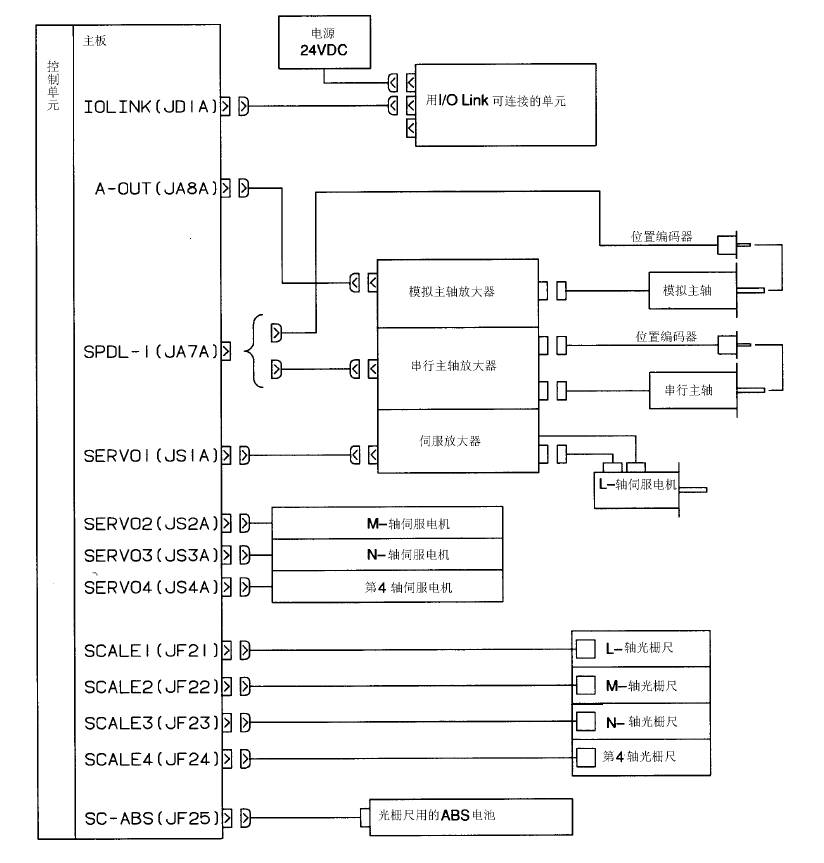

圖6-3  控制單元的連接原理圖1

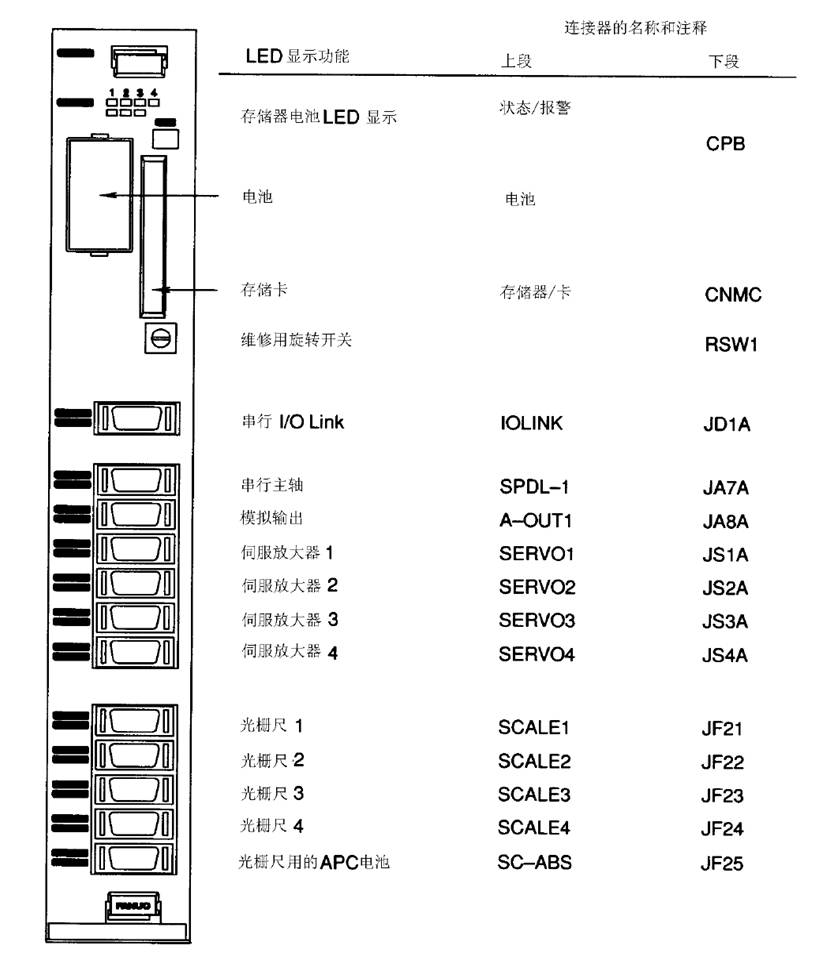

圖6-4    主板插座配置圖

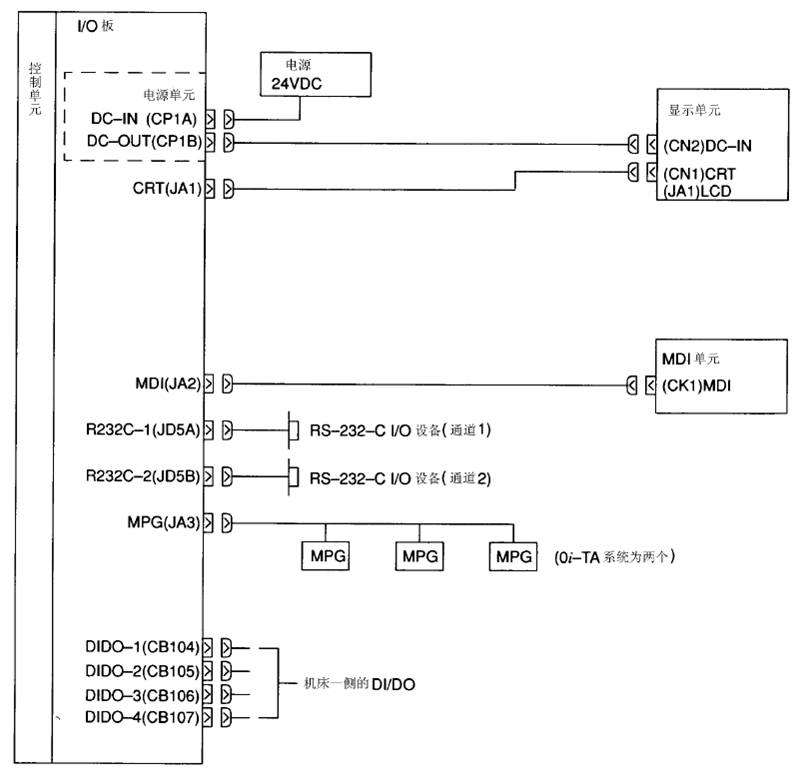

圖6-5  控制單元的連接原理圖2

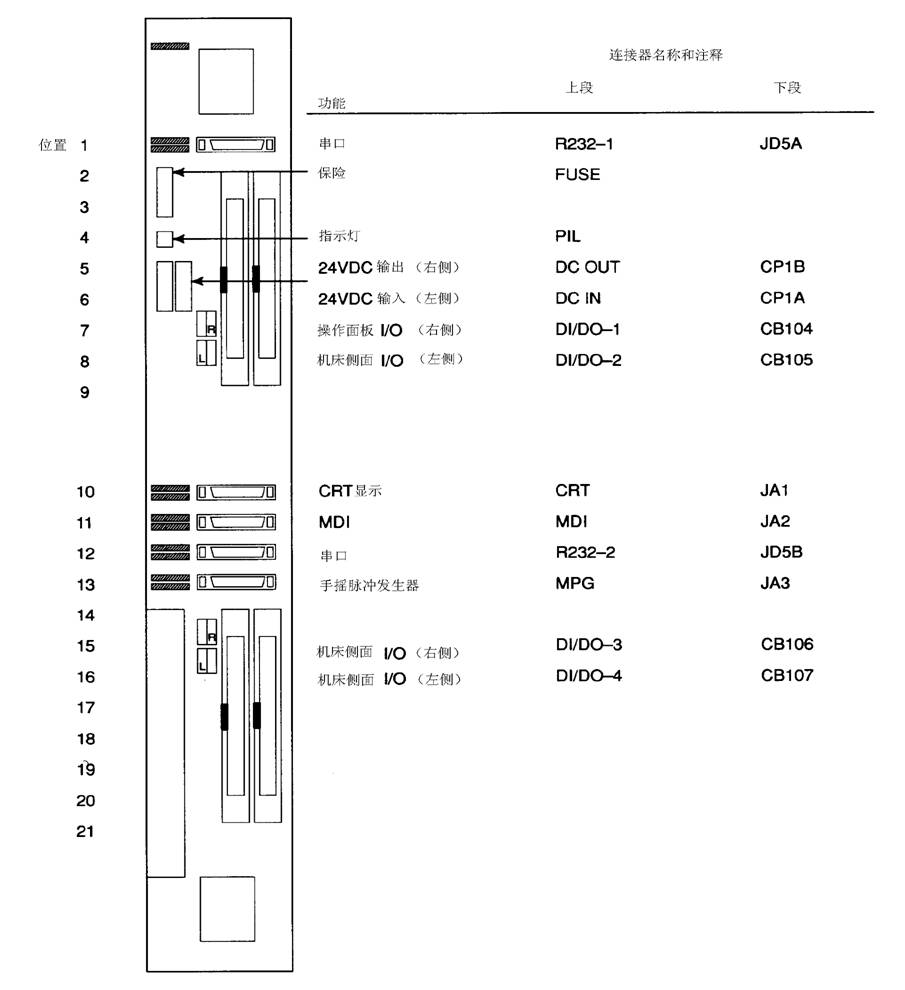

圖6-6  I/O板插座配置圖

圖6-7  控制單元的連接原理圖3

2、主軸控制單元的連接

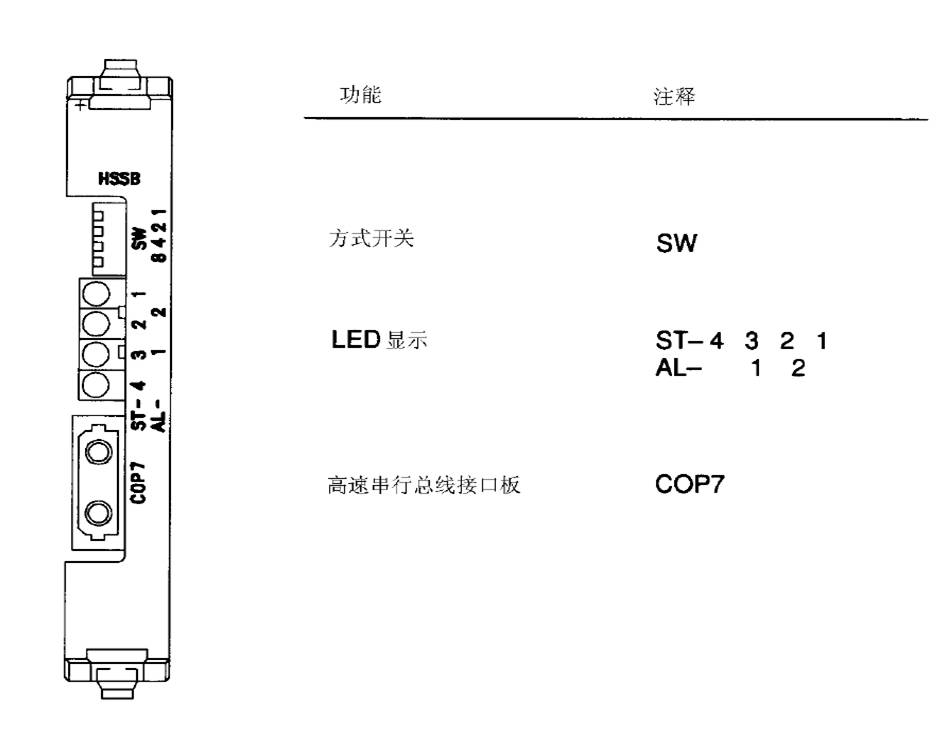

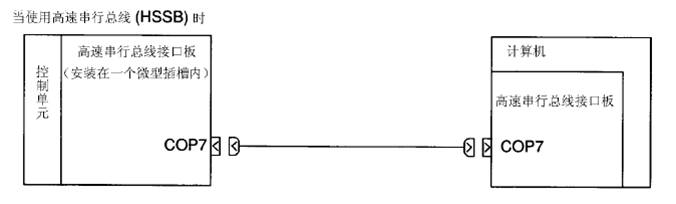

圖6-8  高速串行總線接口板

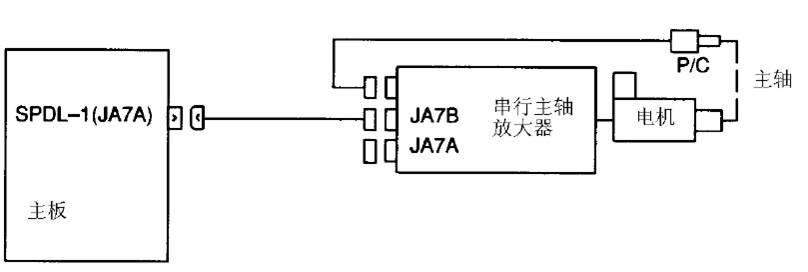

圖6-9   串行主軸連接

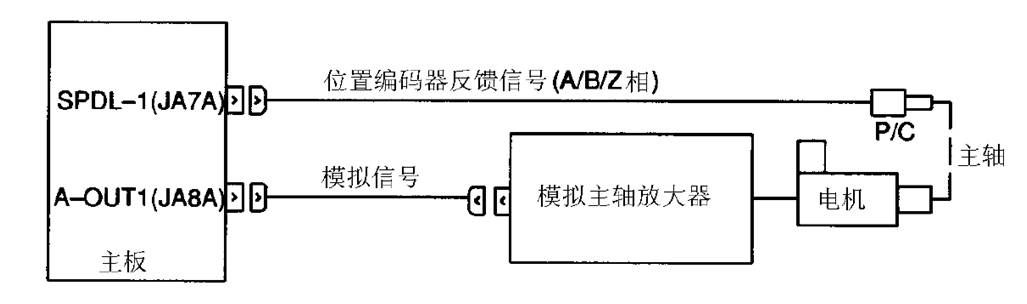

圖6-10    模擬主軸連接

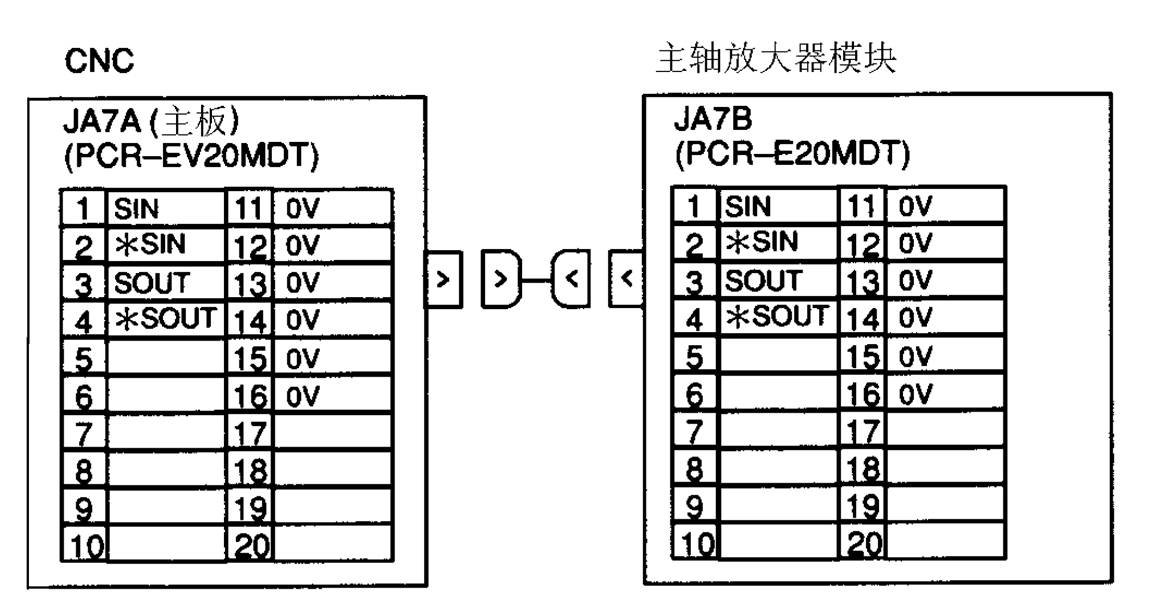

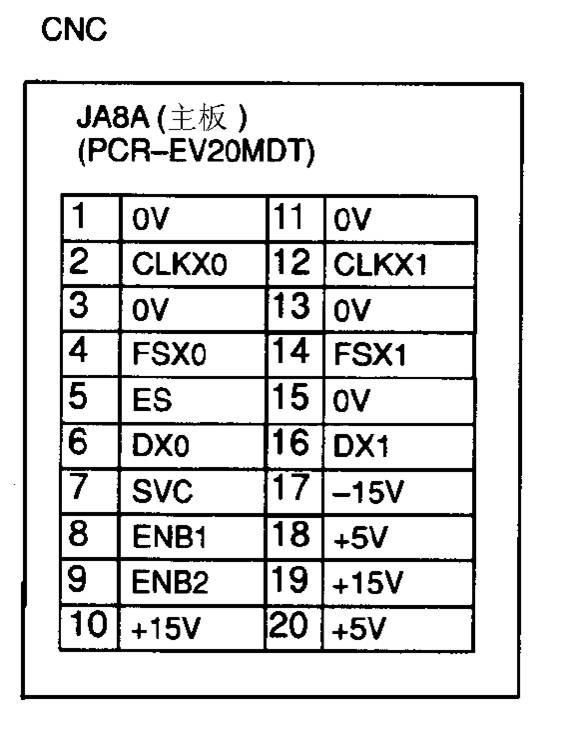

圖6-11    串行主軸連接插座信號1

圖6-12   串行主軸連接插座信號2

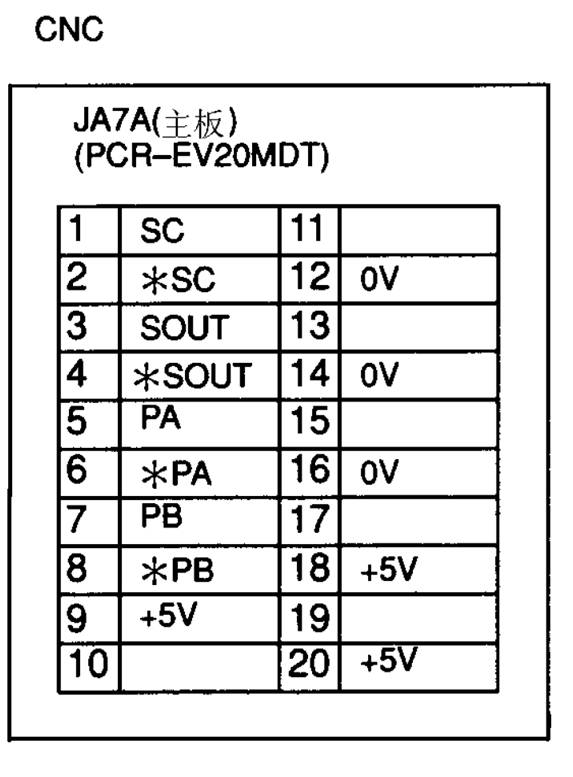

圖6-13   模擬主軸連接位置編碼器插座信號

3、伺服放大器模塊的連接

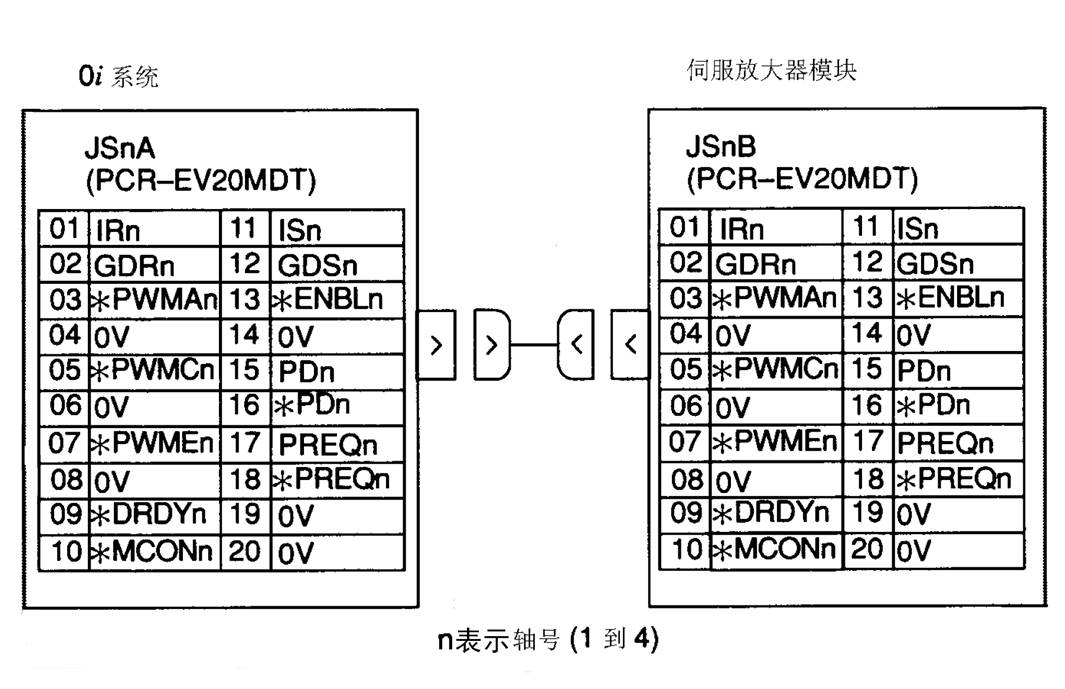

圖6-14    伺服放大器模塊的接口信號

如果采用分離型增量式檢測裝置（通常用光柵尺），需按下圖方式連接。

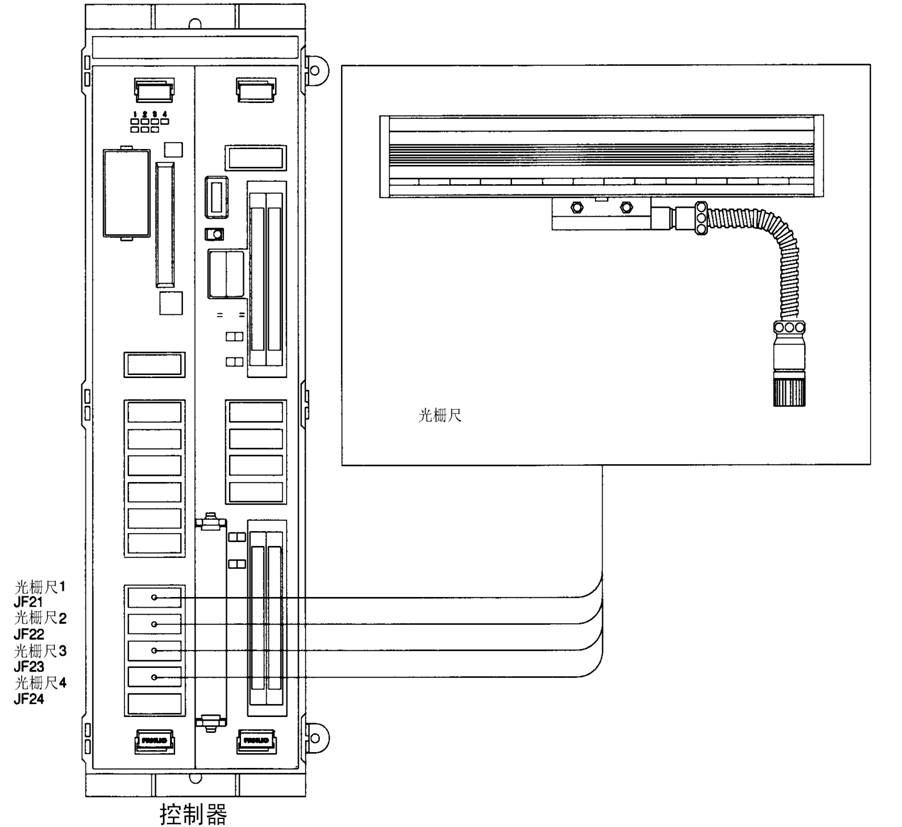

圖6-15  分離型增量式檢測裝置的連接

4、各模塊的LED狀態顯示

控制單元主板的LED狀態顯示位于控制單元主板的上方位置

（1）電源模塊的LED顯示

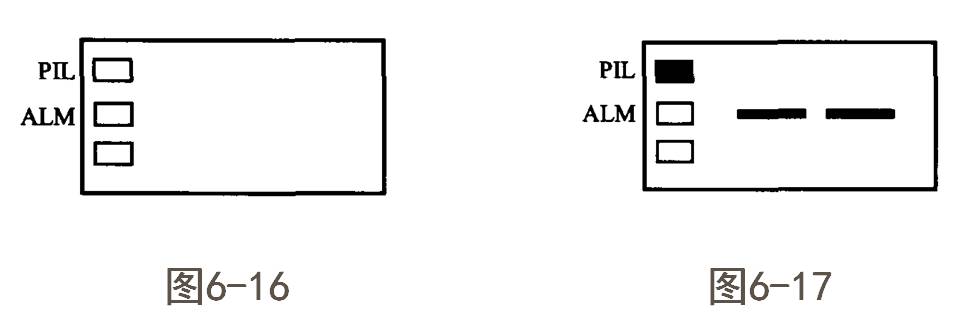

①當未接通控制電源或控制電源出現異常時，如圖6-16

②電源模塊未準備好。即主回路電源未接通、系統處于急停狀態，如圖6-17

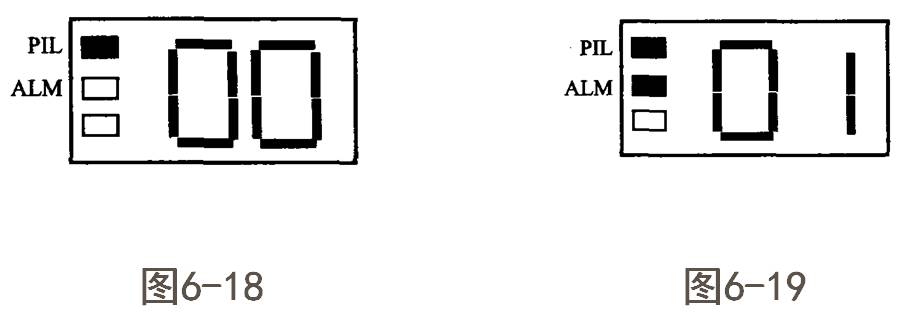

③電源模塊準備好。即主回路電源接通，電源模塊可以開始正常工作，如圖6-18

④電源模塊處于報警狀態。當有故障發生時，ALM指示燈亮，兩位7段數字顯示管顯示報警號。如圖6-19

（2）伺服模塊的LED顯示

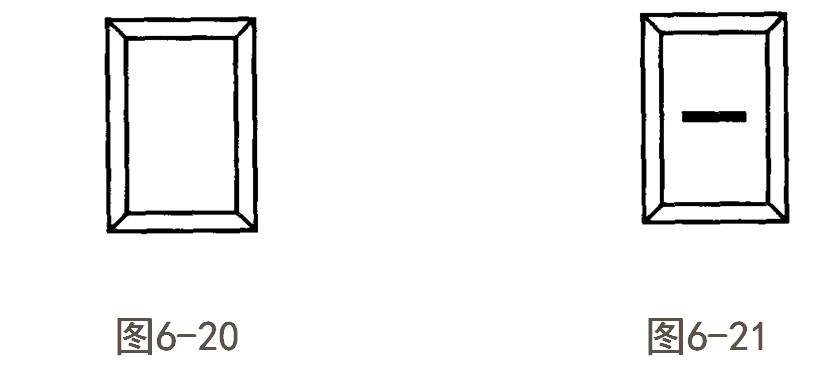

①當未接通電源、連接導線出現異常和伺服模塊本身出現異常時，如圖6-20

②伺服模塊未準備好，即主回路電源未接通，系統處于急停狀態，如圖6-21

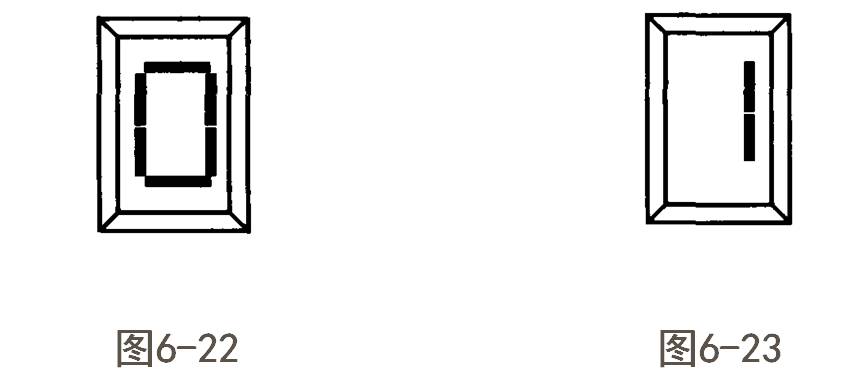

③伺服模塊準備好，即主回路電源接通，伺服模塊可以開始正常工作，如圖6-22

④電源模塊處于報警狀態，當有故障發生時，一位7段數字顯示管顯示報警號，如圖6-23

（3）主軸模塊的LED顯示

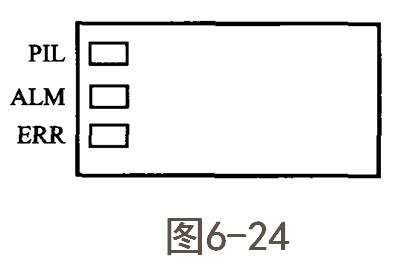

①當未接通控制電源或控制電源出現異常時，如圖6-24

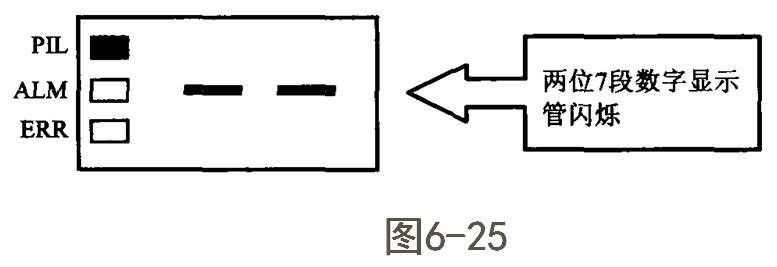

②當NC數控系統電源未接通，主軸模塊在等待串行通信和參數的加載時，兩位7段數字顯示管閃爍，如圖6-25

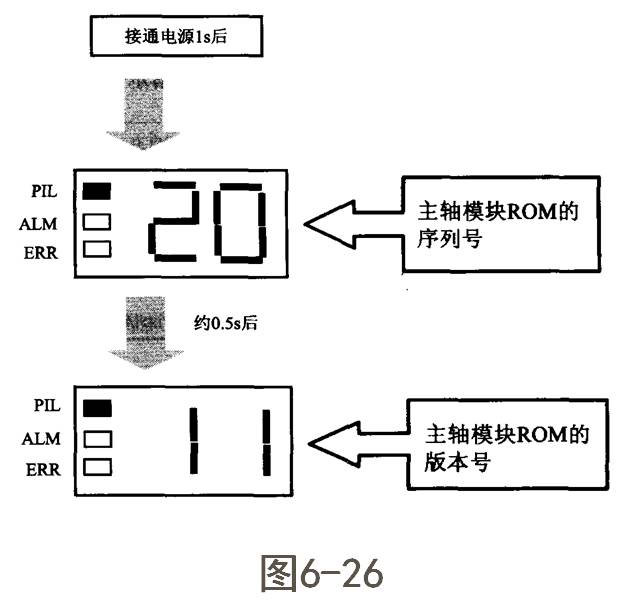

③當接通控制電源1s后，會在兩位7段數字顯示管顯示主軸模塊ROM的序列號，大約0.5s后會顯示主軸模塊ROM的版本號，如圖6-26

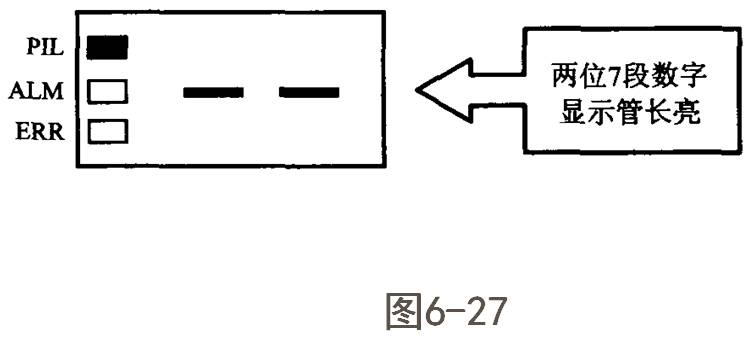

④當參數加載完成，主回路電源未接通、系統處于急停狀態時，如圖6-27

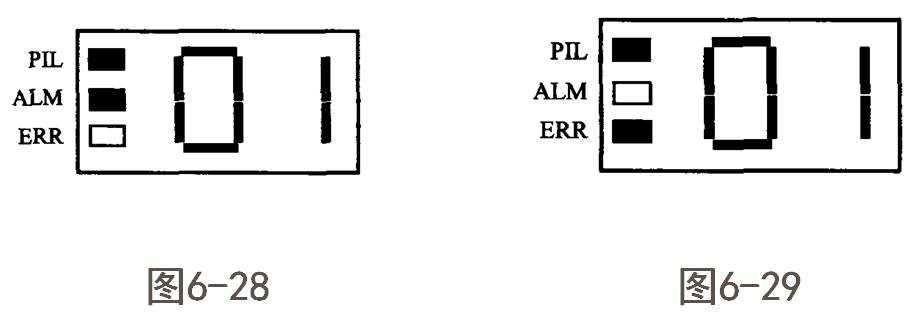

⑤主軸模塊處于報警狀態，當有故障發生時，兩位7段數字顯示管顯示報警號，同時，ALARM指示燈會點亮顯示報警代號，如圖6-28

⑥主軸模塊處于不正確的參數設定和不適當?shù)男蛄?，?dāng)有故障發生時兩位7段數字顯示管顯示錯誤號，同時ERR指示燈點亮，如圖6-29

5、急停與超程解除控制線路

急停：用于在緊急情況下，停止機床的運動,一般用其按鈕觸點控制切斷強電。

超程解除：數控系統通?？商峁﹥煞N行程保護功能，一種為在機床各坐標軸的極限位置安裝限位開關，當其被壓下時，向數控系統發出超程信號使之減速停止。另一種為存儲行程極限，它允許在機床坐標系中設定多個坐標值形式的區域，禁入?yún)^(qū)域可以由用戶指定為設定區域的內側或外側，當機床移動進入禁入?yún)^(qū)域則停止移動，并顯示超程報警。

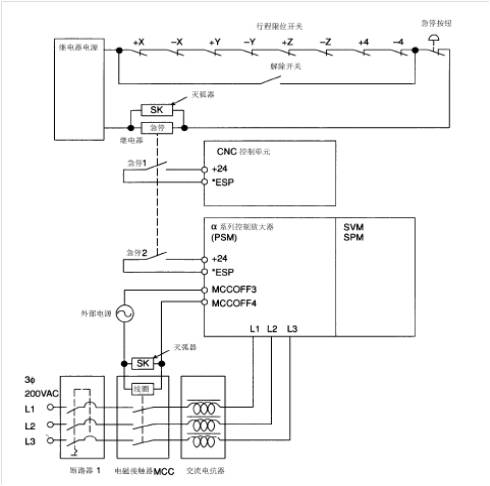

圖6-30  急停與超程解除控制線路

6、機床I/O接口的連接

FANUC 0i－MA數控系統的控制單元有內置的I/O卡，用于機床各檢測元件信號的采集和控制各種氣、液壓閥組件，指示燈等的動作。

在控制單元內置的I/O卡，其輸入點的點數為96點，輸出點點數為64點。如輸入輸出數量未能滿足要求時，就需要通過控制單元上的I/O  LINK擴展I/O單元來滿足使用的要求，并在編寫PMC程序時，對各I/O設備的地址進行分配。
