杠桿百分表怎么維修

杠桿表的修理，在許多方面都可以借鑒于百分表與千分表。現僅介紹幾點不同之處：

(一)測頭磨損的修理

杠桿表的測頭在工件中很易磨損，這對示值誤差的影響很大，因而應及時進行修理。

當測頭工作球面磨損不大時，可將測頭直接卡到車床上進行修研、拋光。研磨過程中，應注意控制它的圓度和中心長度尺寸。

當測頭工作球面磨損很大時，應更換新鋼球。更換的方法與步驟如下：

1．先選好尺寸合適的鋼球(一般是Φ2或Φ2.5毫米)，幾何形狀與尺寸精度都要經過檢定。然后到電火花加工機床上，在鋼球的中心位置(用定心卡具)打出一直徑約Φ1一1.2毫米，深為1．5毫米的不通孔；

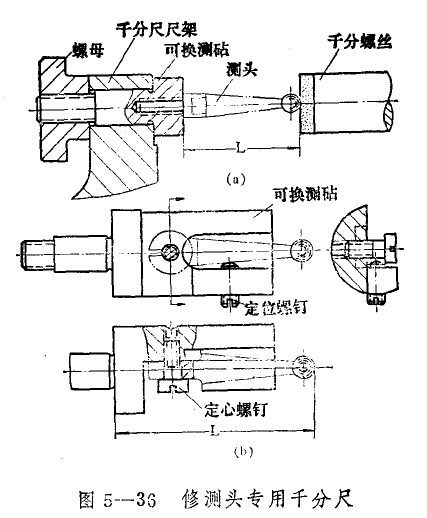

2．用圖5—36所示的專用千分尺，測出測頭的中心長度L，并記錄下來。對于圖5—30所示結構的測頭，要用圖5—36a所示的可換測砧測量；對于圖5—29所示結構的測頭，要用圖5—36b所示的可換測砧測量；

3．在砂輪機上把已磨損的廢鋼球磨掉；只留一個小圓柱部分。再到高頻爐將殘留的銅球圓柱部分進行退火處理；

4．用帶錐孔的開口套卡住測頭(圖5—30所示結構的測頭，可直接卡它的圓柱部分)，到臺式車床上，按鋼球已打出的孔，配車頭部的小外圓。應使車好的小圓柱，插入鋼球孔內松而不晃為準；

5．再用圖示的專用于分尺，控制測頭的小圍部分長度。應使它在裝配鋼球后短0.2一0.3毫米為宜。

6．焊接鋼球  要預先在鋼球孔內加入一些小錫粒，再在測頭小圓部分沾上一層焊油，穿入鋼球，按圖示方法卡好，用電烙鐵在測頭鈉球部分、將錫粒燙化。然后，用千分螺絲，邊加壓邊控制尺寸，直到合乎原記錄的長度L為止。擦去所擠出的余錫，冷卻后便可。粘接鋼球  在清好的鋼球內，涂上膠按劑，插入測頭桿的小圓柱部分后，按焊接動作，用于分尺控制好尺寸L。這兩種更換鋼球的辦法簡單可靠，只要改制一把廢千分尺，便可施行。

(二)杠桿轉軸晃動及測頭松動的修理

轉軸晃動會給示值誤差及示值變動性帶來很大影響，應及時修理。

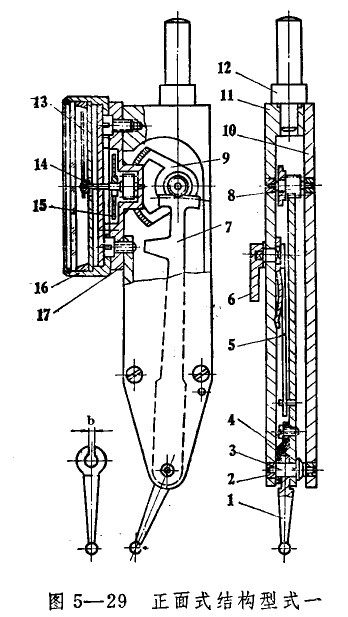

1．帶換向器的杠桿表(圖5—29)

(1)軸向晃動  多半是軸承套間距離大引起的。應當調整轉軸在軸承套間的軸向竄動量，使其控制在0.1毫米內?？墒褂锰缀?jiǎn)式?jīng)_子，從兩端向里沖打軸承套進行修理。

(2)徑向晃動  多半因軸承套磨損所致。應配制與更換新套。所更換的新軸承套，要注意同心度及與平面的垂直度。

(3)壓彈簧片的螺釘松動  這會使測頭及扇形齒輪產生軸向竄低應當將轉軸及扇形輪整體部件取下，重新緊住壓緊彈簧片的螺釘。

(4)測頭扭力小  這主要是由于測頭與轉鈾之間過盈量太小而造成的?？稍跍y(cè)頭尾部開口處，收緊一些，再將平面處的壓緊彈簧片的螺釘緊住，重新裝入調試便可修好。

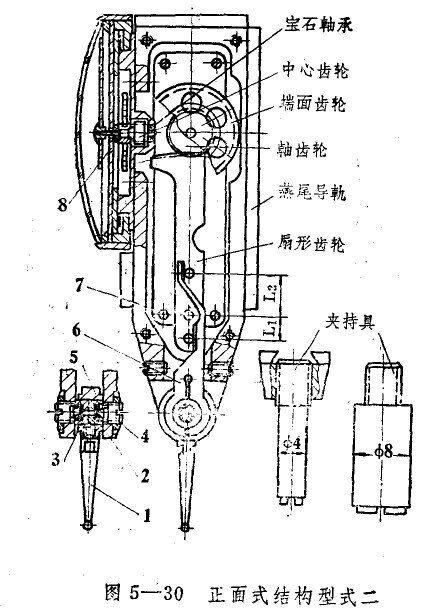

2．直接換向式杠桿表(圖5—30)

(1）轉軸軸向竄動  這主要是因?yàn)槁菁y頂針?biāo)稍斐傻?。可松開背帽重新調整頂針的松緊程度；如果頂針錐面磨損造成松動，應卸下頂針到車床上用研磨板修研。修研時，要注意頂針與螺紋的同心度。

(2)濃珠磨損  這同樣影響轉鈾晃動，并影吶測量精度。可用工具顯微鏡檢出，更換新鋼球，或全部換上新鋼球，重新調表。

(3)測頭扭力小  這是由于杠桿與轉軸之間配合過盈太小所致。應將杠桿及轉軸同時取下，把杠桿開口的彈性孔收緊，然后再裝入調試，直到扭力合格為止。
