內徑千分尺的結構規格、使用方法及校正

內徑千分尺概述及規格

內徑千分尺是用來測量零件的孔徑、溝槽等的內尺寸，以判定與其公稱尺寸的偏差數。它的規格有50一300mm、50一550mm等。

1．內徑千分尺的構造及使用方法

1)構造及刻線原理

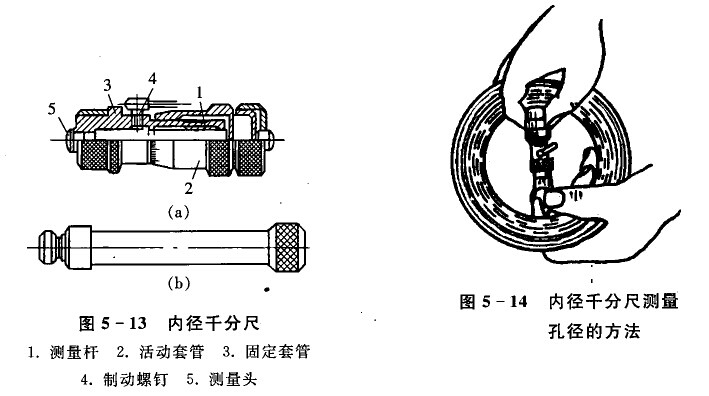

內徑干分尺由測量桿、活動套管、內部帶有螺紋外部刻有基線的固定套管、制動螺釘和測顯頭等組成，如圖5—13(a)所示。

內徑干分尺的刻度原理與外徑千分尺相同。它的基本測量頭的最大測量限度為50一75mm。為了增加測量范圍．可在內徑千分尺上旋入加長桿，如圖5—13(b)所示。成套的內徑千分尺附有一套加長桿，根據測量范圍進行選用，在加長桿上刻有測量范圍的數字。為測量精確起見，內徑干分尺的兩端與機件接觸的部位都帶有弧形。

2)內徑千分尺的使用方法

內徑千分尺的使用方法如圖5—14所示。使用前先用卡鉗或直尺量出被測零件的大概尺寸，再選用合適的內徑千分尺。使用時，用左手將固定套管與被測零件孔壁相接觸，右手轉動活動套管，使其測量頭與孔壁接觸后，再將制動螺釘擰緊，讀測量尺寸。

使用內徑干分尺時，要注意把千分尺拿平。在轉動活動套管時，要一邊轉動一邊在水平位置左右稍微擺動，以便量取最大直徑。

使用方法步驟

①使用前用棉絲將千分尺及標準規擦凈，并用標準規校正零位。

②把根據被測孔徑選好的測頭和接長桿裝到內徑千分尺微分頭上。

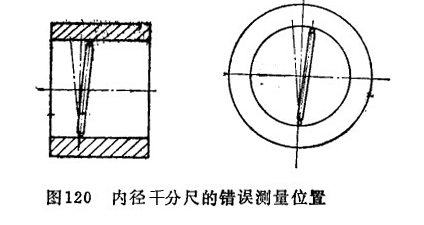

③測量時，把它調整到所測量的尺寸后，輕輕放入孔內，將測量頭一端用手固定在孔中一點，另一手握住測微頭的微分筒，先在孔的軸向方向擺動，找出內徑千分尺按照這兩個要求與孔塞輕輕接觸，即可讀數。防止擺在如圖120所示的錯誤位置，否則將會產生測量誤差。

④測量大尺寸時，應由兩人進行，一個人將固定測頭緊貼孔徑面的一端，活動測量頭的一端應由一較熟練的工人進行操作。

2．內徑千分尺的校正

內徑干分尺在使用前，一般需要進行檢查，如有誤差，必須加以校正，其方法步驟如下：

①轉動活動套管，使其圓錐面上的“0”線與刻有基線的固定套管50刻線對齊，然后用25—50mm(或50一75mm)的外徑千分尺測量其長度，檢查內徑千分尺本身最小長度是否等于50mm。

②當內徑干分尺本身長度小于50mm時，可用專用扳手將固定套管的測量頭擰松一些，然后再用外徑千分尺檢查，直至準確大誤(有些內徑干分尺也可以調整活動套管的測量頭)。

③當內徑干分尺安裝加長量桿后，也可以用類似上述的方法進行檢查、校正。

內徑千分尺保管的注意事項與外徑干分尺保管注意事項相同。
