千分表游絲預緊量的調整

游絲末預緊時，齒輪在齒間間隙中游動，因此指針表現出異常松弛狀態，可以停留在一定范圍內任何位置上，造成示值變化。

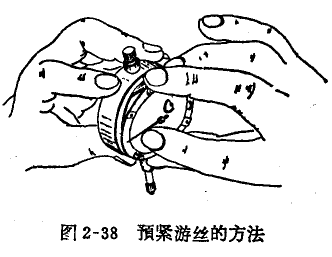

純齒輪傳動式干分表，預緊游絲一般是在圓座扳與表體裝配時進行的。預緊游絲的方法如圖2—38所實，先用手順時針撥動長指針，使游絲卷繞，然后用右手拿住圓座板，食指擋住指針，使游絲不致松開，同時將圓座板裝在表體上，用螺釘固緊。游絲的預緊力由預緊圈數決定，一股是從游絲松弛狀態下，將長指針轉五圈左右，即游標預緊約半圈。預緊后游絲的外徑應小于補償齒輪的外徑，以免游絲和中心齒輪擦碰。

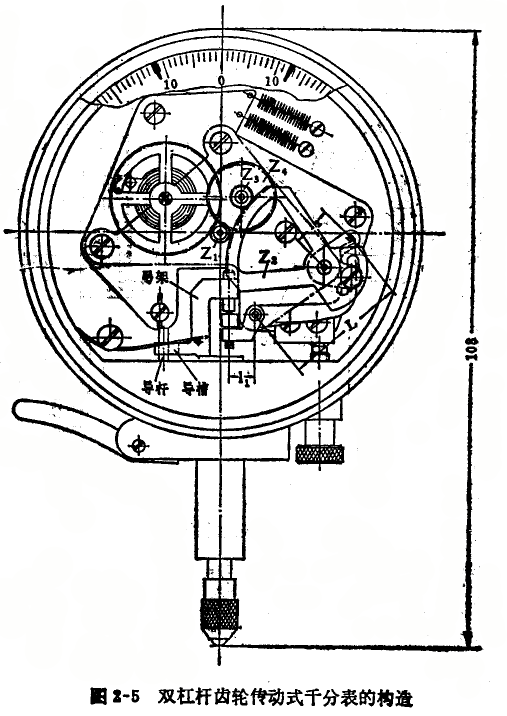

卸荷式千分表，預緊游絲是在裝配傳動系統部件時進行的。將各齒輪裝配完畢后，先使扇形齒輪Z2與齒輪Z3脫離嚙合(圖2—5)，然后拔轉補償齒輪1.5圈，即游絲預緊1.51圈，再使扇形齒輪與齒輪Z3嚙合。這時，當千分表測桿位于行程上限時，游絲仍有半圈的預緊量。

卸荷式千分表游絲預緊量不宜過多。如果游絲力量超過測力彈簧作用在測桿上的力，會使千分表測力過小，測桿就不能自行反回到行程下限位置。

我們知道，游絲的作用是使各齒輪付在正反行程時保持單向齒廓緊密接觸，從而消除由于齒輪與齒輪、軸與軸承孔存在配合間隙所引起的空行程。如果游絲預緊力不足，或游絲失效，力量過小而不足以克服傳動機構各部分的摩擦力時，就不能保持單向齒廓緊密接觸而增大空行程，造成回程誤差和示值變化。因此，游絲應有足夠的力量，同時還要注注意盡量減小傳動機構中的摩擦力。

檢查游絲力的方法是：取下干分表后蓋和測力彈簧，將千分表平放在工作臺上，推動測桿，觀察在游絲的作用下測桿能否回到起始位置。純齒輪傳動式千分表測桿的起始位置是測量下限位置；卸荷式千分表測桿的起始位置是上限位置，如測桿不能回復到起始位置，說明游絲力量不足。
