常用夾具平口虎鉗的使用方法

1、平口虎鉗的類型

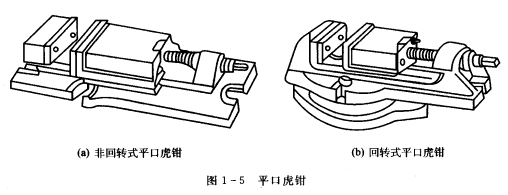

平口虎鉗的常見類型如圖1-5所示。

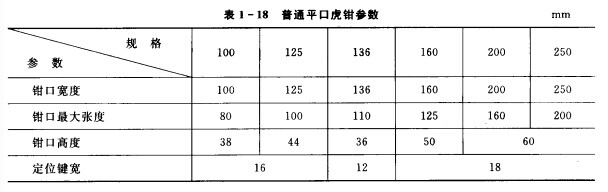

普通平口虎鉗按鉗口寬度有100、125、136、160、200、250mm等6種規格，主要參數見表1-18所示。

2、平口虎鉗的安裝及校正

1）平口虎鉗的安裝位置

為方便操作，平口虎鉗的安裝位置一般應處于工作臺長度方向的中心偏左、寬度方向的中心。

2）平口虎鉗的安裝方法

鉗口方向應根據工件加工要求及工藝來確定：

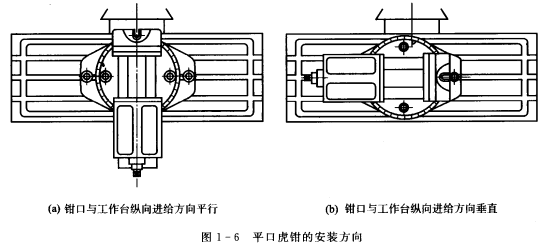

①鉗口（平面）與工作臺縱向進給方向平行，如圖1-6a所示。

②鉗口與工作臺縱向進給方向垂直，如圖1-6b所示。

③在粗銑和半精銑時，希望使銑削力指向穩定牢固地固定鉗口。

3）平口虎鉗的定位方法

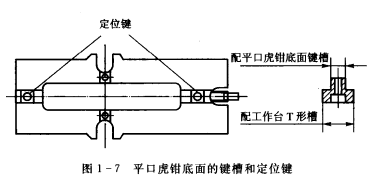

加工一般的工件時，平口虎鉗可用定位鍵安裝，如圖1-7所示。

4）平口虎鉗的安裝方法

①將平口虎鉗底座上的定位鍵放入工作臺中央T形槽內，雙手推動鉗體，使兩定位鍵的同一側面靠在中央T形槽的一側面上。

②固定鉗座

③轉動鉗體，通過鉗體上的零刻線與底座上的刻線相配合，使固定鉗口與工作臺縱向進給方向平行或垂直，或按要求調整成所需要的角度。

（2）平口虎鉗的校正

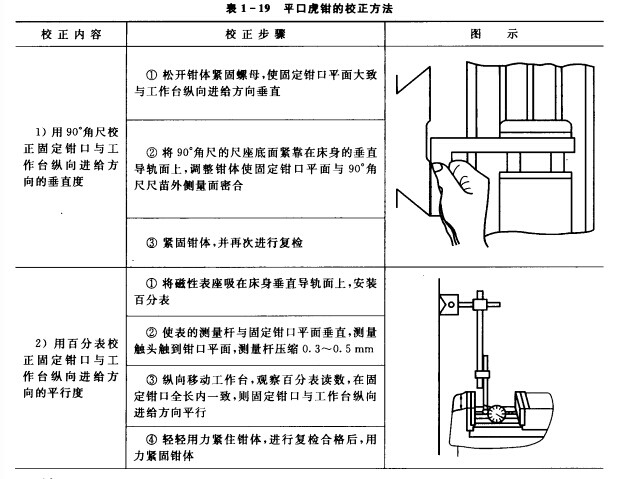

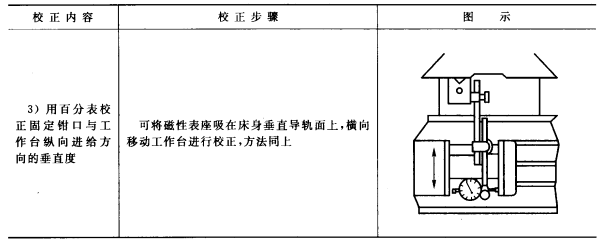

平口虎鉗的校正方法見表1-19所示。

3、工件在平口虎鉗上的裝夾

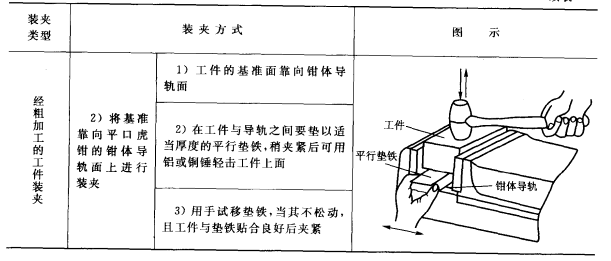

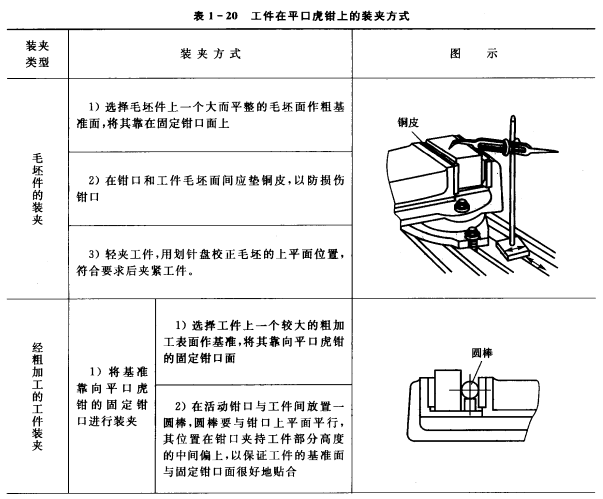

工件在平口虎鉗上的裝夾見表1-20所示。

4、在平口鉗上裝夾工件時的注意事項

1）安裝平口虎鉗時，應擦凈鉗座底面、工作臺面；安裝工件時，應擦凈鉗口、鉗體導軌面及工件表面。

2）工件在平口虎鉗上裝夾時，放置的位置應適度，夾緊后鉗口的手里應均勻。

3）工件在平口虎鉗上裝夾時，工件高出鉗口的高度，應大于待切除的余量如圖1-8所示。

4）用平行墊鐵裝夾工件時，所選墊鐵的平面度、平行度、相鄰表面的垂直度應符合要求。墊鐵表面應具有一定的硬度。
