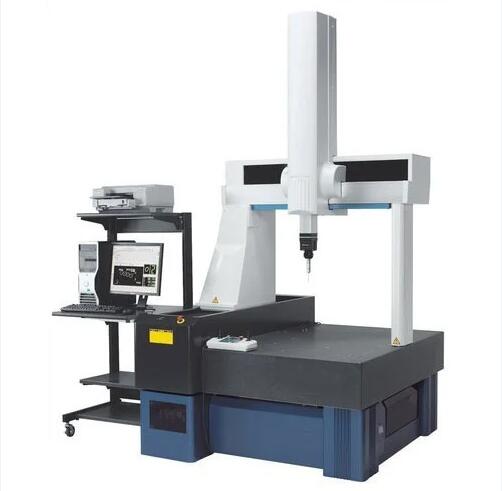

橋式三坐標測量機是精密測量領域的"大塊頭"，它能夠在三維空間中精確測量物體的幾何尺寸。正確操作這臺設備不僅能確保測量結果的準確性，還能提高工作效率，延長設備使用壽命。本文將為您提供全面的操作指南，涵蓋從基礎設置到高級技巧的各個方面。

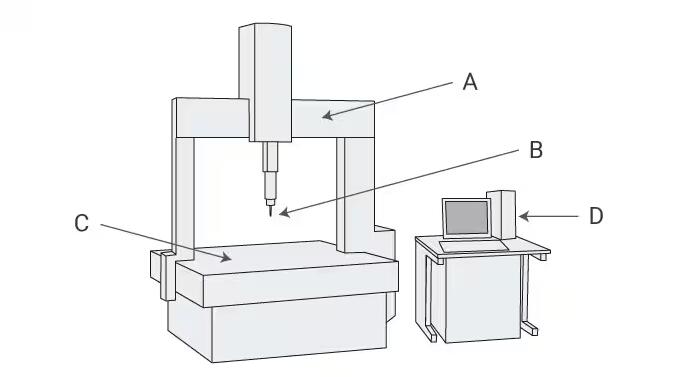

一、橋式三坐標測量機的基本結構

1. 主要組成部分：

- 大理石工作臺：提供穩定平整的測量平面。

- 橋架：橫跨工作臺，支撐Z軸運動。

- 立柱：連接橋架和測頭系統，實現Y軸運動。

- 測頭系統：包括測頭和探針，是實際接觸被測物的部分。

- 控制系統：包括計算機、軟件和控制器。

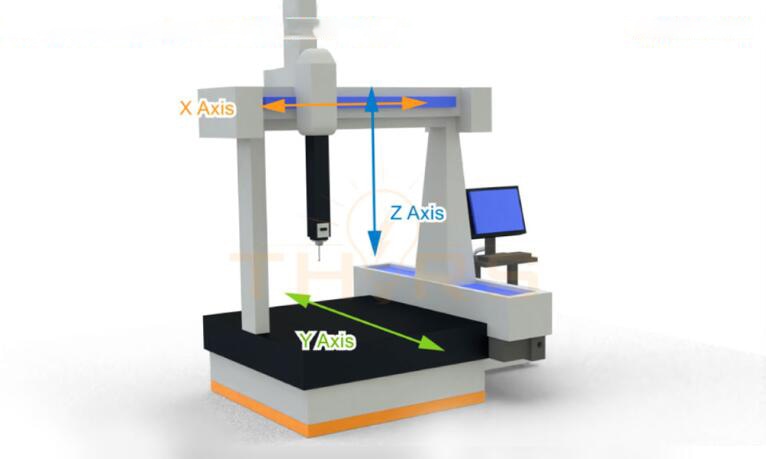

2. 運動系統：

- X軸：沿工作臺長度方向運動。

- Y軸：沿橋架寬度方向運動。

- Z軸：沿立柱高度方向運動。

3. 測量原理：

- 通過高精度光柵尺和編碼器記錄三個軸的位置。

- 結合測頭觸發信號，精確定位被測點的空間坐標。

二、操作前的準備工作

1. 環境控制：

- 確保測量室溫度穩定在20±0.5°C。

- 相對濕度控制在45%-65%之間。

- 避免陽光直射和氣流干擾。

2. 設備預熱：

- 開機后，讓設備至少預熱30分鐘。

- 運行自檢程序，確保各系統正常。

3. 工件準備：

- 清潔工件表面，去除油污和灰塵。

- 讓工件與測量環境溫度平衡（至少2小時）。

4. 測頭選擇與校準：

- 根據工件特征選擇合適的測頭。

- 使用標準球進行測頭校準，通常需要采集至少25個點。

三、橋式三坐標測量機的基本操作步驟

1. 啟動系統：

- 打開主電源和氣源（如果使用氣浮系統）。

- 啟動計算機和測量軟件。

- 執行回原點操作，確保坐標系統正確。

2. 工件定位：

- 將工件放置在工作臺上，盡量靠近工作臺中心。

- 使用定位塊或夾具固定工件，確保穩定不動。

3. 建立坐標系：

- 選擇工件上的基準平面、直線和點。

- 測量這些特征，建立工件坐標系。

- 通常采用3-2-1法則：3點定平面，2點定直線，1點定原點。

4. 編程或手動測量：

- 對于批量測量，編寫測量程序。

- 對于單件或小批量，可采用手動測量方式。

- 指定測量特征（如平面、圓、圓柱等）。

5. 執行測量：

- 啟動測量程序或手動控制測頭移動。

- 確保測頭以合適的速度和力度接觸工件。

- 采集足夠的測量點（平面至少3點，圓至少3點，圓柱至少5點）。

6. 數據處理與報告生成：

- 使用軟件處理原始數據，計算幾何特征。

- 比對測量結果與圖紙要求。

- 生成測量報告，包括尺寸、形位公差等信息。

四、高級操作技巧

1. 自適應掃描：

- 對于復雜曲面，使用自適應掃描功能。

- 測頭會根據表面變化自動調整掃描路徑和速度。

2. 多測頭配置：

- 使用測頭更換架，預設多個測頭配置。

- 在一次測量中自動切換不同測頭，提高效率。

3. 離線編程：

- 利用CAD模型進行離線編程。

- 模擬測量過程，優化路徑，減少實際測量時間。

4. 溫度補償：

- 使用溫度傳感器監測工件溫度。

- 啟用軟件的溫度補償功能，修正熱膨脹影響。

5. 逆向工程應用：

- 使用密集點云掃描功能。

- 將掃描數據導出為CAD模型，用于逆向設計。

五、日常維護與注意事項

1. 清潔保養：

- 每日使用后清潔工作臺和測頭。

- 定期檢查并清潔導軌和光柵尺。

- 按照制造商建議更換空氣過濾器。

2. 精度檢查：

- 每周使用標準球進行簡單的精度檢查。

- 每月進行一次全面的精度驗證。

- 每年安排專業技術人員進行校準。

3. 安全操作：

- 避免在設備運動時接觸移動部件。

- 不要超過工作臺的最大承重。

- 緊急情況下使用急停按鈕。

4. 軟件更新：

- 定期檢查并安裝測量軟件的更新。

- 更新后進行功能測試，確保兼容性。

以下是您可能還關注的問題與解答：

Q：如何提高橋式三坐標測量機的測量效率？

A：提高測量效率的方法包括： 1. 優化測量程序：合理安排測量順序，減少不必要的移動。 2. 使用自動化功能：如自動測頭更換、自適應掃描等。 3. 離線編程：提前編寫和模擬測量程序，減少實際測量時的調試時間。 4. 批量測量：對于相同工件，使用固定程序和夾具，實現快速測量。 5. 定期維護：保持設備處于最佳狀態，減少故障停機時間。 6. 操作員培訓：提高操作員的技能水平，熟練掌握高級功能。 7. 使用宏程序：對于常見特征，開發宏程序快速調用。 通過綜合應用這些方法，可以顯著提高測量效率，同時保證測量精度。

Q：橋式三坐標測量機的精度如何保證？

A：保證測量精度的關鍵措施包括： 1. 環境控制：嚴格控制溫度、濕度和振動。 2. 定期校準：按照標準進行全面校準，通常每年一次。 3. 日常檢查：使用標準球進行快速精度檢驗。 4. 正確的操作方法：遵循標準操作程序，避免人為誤差。 5. 合適的測頭選擇：根據測量任務選擇最合適的測頭。 6. 溫度補償：使用軟件補償熱膨脹影響。 7. 防震措施：使用防震底座或氣浮系統隔離外部振動。 8. 軟件更新：及時更新測量軟件，使用最新的算法。 9. 專業維護：定期由專業技術人員進行全面檢查和維護。 通過嚴格執行這些措施，可以確保橋式三坐標測量機始終保持高精度狀態。

Q：如何選擇合適的測量軟件？

A：選擇測量軟件時需考慮以下因素： 1. 兼容性：確保與您的測量機硬件完全兼容。 2. 功能全面性：包括基本測量、高級分析、報告生成等功能。 3. 用戶界面：直觀易用，操作邏輯清晰。 4. 編程能力：支持自定義測量程序和宏編程。 5. CAD接口：能夠導入各種格式的CAD模型。 6. 數據處理能力：能夠處理大量測量點，支持高級統計分析。 7. 報告定制：靈活的報告生成和定制功能。 8. 技術支持：供應商提供及時的技術支持和培訓。 9. 更新頻率：軟件定期更新，跟進最新測量技術。 10. 行業適用性：針對您所在行業的特定功能。 建議在購買前充分試用不同的軟件，并咨詢同行的使用經驗，選擇最適合您需求的測量軟件。

橋式三坐標測量機是精密測量領域的重要工具，掌握其操作要領對于提高測量精度和效率至關重要。本文詳細介紹了從基礎結構到高級技巧的全面操作指南。通過遵循這些步驟和建議，您可以充分發揮設備的潛力，獲得可靠的測量結果。記住，精確測量不僅依賴于設備本身，還取決于操作者的技能和經驗。因此，持續學習和實踐是提高操作水平的關鍵。隨著測量技術的不斷進步，建議您保持對新技術和方法的關注，不斷更新您的知識和技能。通過精心操作和維護，您的橋式三坐標測量機將成為質量控制和產品開發過程中不可或缺的得力助手，為您的企業帶來長期的價值和競爭優勢。
