同心度是機械加工中一個重要的幾何量，它反映了零件旋轉軸線的偏移程度。本文將詳細介紹幾種常見的同心度檢測方法，并推薦一些精準的測量技術與設備，幫助您更好地理解和應用同心度檢測。

一、什么是同心度？

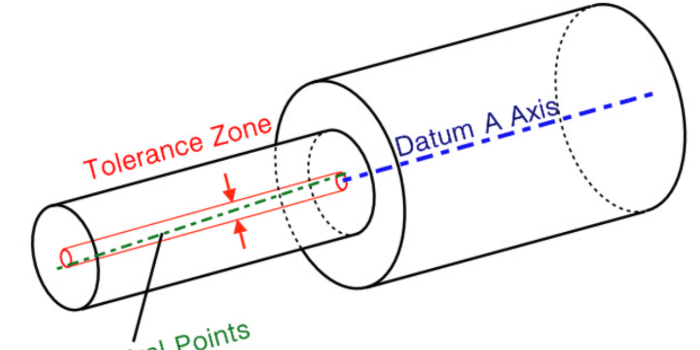

1、同心度是指一個圓相對于另一個圓的中心位置的偏移程度，通常用于衡量兩個圓柱形或圓錐形零件的軸線是否重合。

2、同心度誤差會影響零件的旋轉精度、配合穩定性以及整體性能。在高精度機械加工中，同心度控制至關重要。

3、理解同心度檢測方法，選擇合適的測量技術和設備，對于保證產品質量至關重要。

二、常用的同心度檢測方法

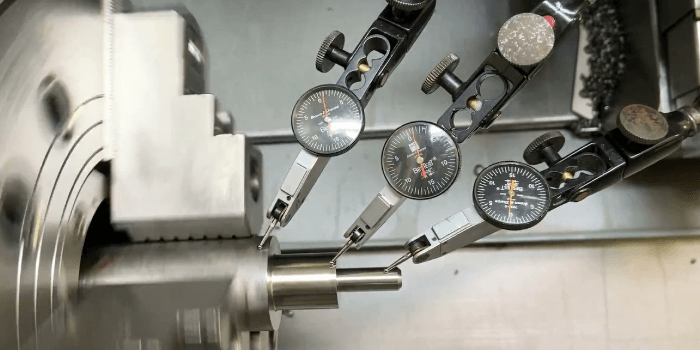

1、千分表法：這是一種傳統的同心度檢測方法，利用千分表測量旋轉零件表面的跳動量，從而間接反映同心度誤差。測量時，將千分表固定在基座上，測頭接觸被測零件的旋轉表面，然后旋轉零件一周，觀察千分表的讀數變化。最大值與最小值之差即為跳動量，可以用來評估同心度。

2、偏擺儀法：偏擺儀是一種專門用于測量同心度的儀器。它可以精確測量旋轉零件的徑向跳動和軸向跳動，從而直接得出同心度誤差。相比千分表法，偏擺儀法更加精確、高效。

3、三坐標測量機法：三坐標測量機（CMM）是一種高精度測量設備，可以測量零件的各種幾何尺寸，包括同心度。CMM通過采集零件表面的多個點的坐標數據，然后利用軟件進行數據處理和分析，從而得出同心度的精確值。這種方法適用于復雜形狀零件的同心度檢測。

三、精準測量技術與設備推薦

1、高精度偏擺儀：推薦使用具有高分辨率和高穩定性的偏擺儀，例如某些品牌的數顯偏擺儀，可以實現微米級的測量精度。

2、高精度三坐標測量機：對于復雜形狀零件的同心度檢測，推薦使用高精度三坐標測量機，并配備專業的測量軟件，例如某些品牌的CMM及其配套軟件。

3、激光干涉儀：激光干涉儀可以實現納米級的測量精度，適用于超高精度同心度檢測。

四、同心度檢測的注意事項

1、被測零件的清潔度：在進行同心度檢測之前，需要確保被測零件的表面清潔，無油污、灰塵等雜質，以免影響測量精度。

2、測量基準的選擇：選擇合適的測量基準對于同心度檢測至關重要。通常選擇零件的旋轉軸線作為測量基準。

3、測量力的控制：在使用千分表或偏擺儀進行測量時，需要控制好測量力，過大或過小的測量力都會影響測量結果。

五、同心度檢測的應用

1、電機軸的同心度檢測：電機軸的同心度直接影響電機的運轉性能，因此需要進行精確的同心度檢測。

2、軸承的同心度檢測：軸承的同心度對于軸承的壽命和精度至關重要。

3、齒輪的同心度檢測：齒輪的同心度會影響齒輪的嚙合精度和傳動效率。

以下是您可能還關注的問題與解答：

Q：如何提高同心度檢測的精度？

A：選擇合適的測量方法和設備，控制好測量環境和操作規范，可以有效提高同心度檢測的精度。

Q：同心度和圓度有什么區別？

A：同心度是指兩個圓的中心位置的偏移程度，而圓度是指一個圓的形狀與理想圓的偏差程度。

Q：同心度誤差過大會造成什么影響？

A：同心度誤差過大會影響零件的旋轉精度、配合穩定性以及整體性能，嚴重時會導致零件失效。

同心度檢測是機械加工中一項重要的質量控制環節。選擇合適的同心度檢測方法和測量設備，并嚴格按照操作規范進行測量，才能保證同心度檢測的精度，從而提高產品的質量和可靠性。希望本文能幫助您更好地理解和應用同心度檢測技術。
