用于對刀和刀具破損檢查的通用3D觸頭，精密，多功能，極為經濟
在長度和半徑方向上進行對刀以及刀具破損檢查的經濟解決方案。測量機構采用最現代的技術，通過光電方式生成開關信號，精密測量并確保流程安全。ZX-Speed 系列 —— 適合眾多機床類型的可靠刀具測頭。

一、亮點

1.1、無磨損地生成光電信號

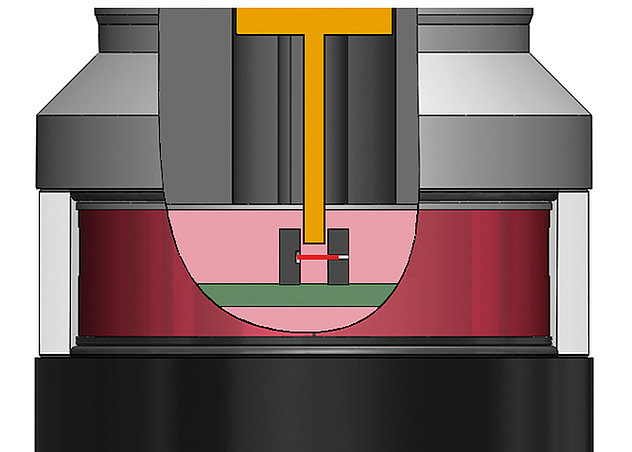

• 開關信號通過阻斷微型光柵觸發

• 相比于同類測頭，可達到更高的測量速度和測量精度

• 在最不利的條件下可靠進行對刀

• 無磨損且持久穩定

1.2、高精度的現代測量機構

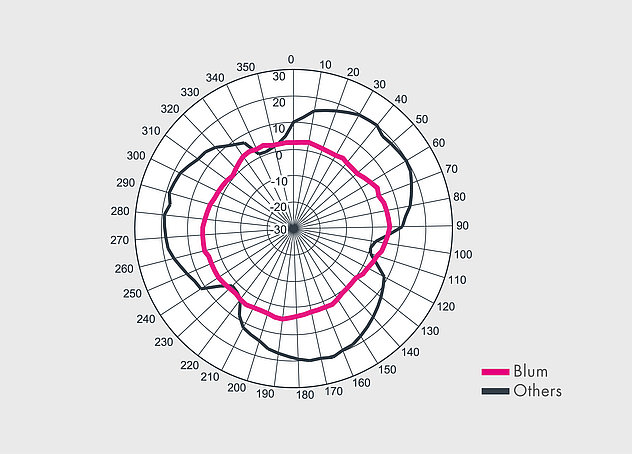

• 不受方位影響的精密開關特性

• 穩定的偏轉力

• 最新一代的高品質 BLUM 測量機構

• 沒有不利的 3 引腳原理

• 不存在高度敏感的換擋元件

1.3、最新傳輸技術

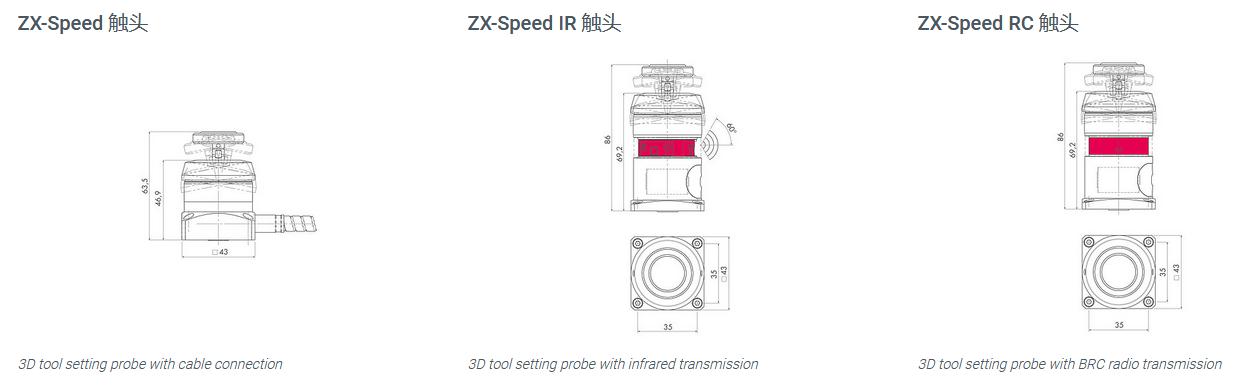

• ZX-Speed：纜線連接

• ZX-Speed IR：紅外線傳輸

• ZX-Speed RC: BRC 無線電技術

• DUO 雙模式：使用一部接收器連續控制 2 個 IR 測量系統

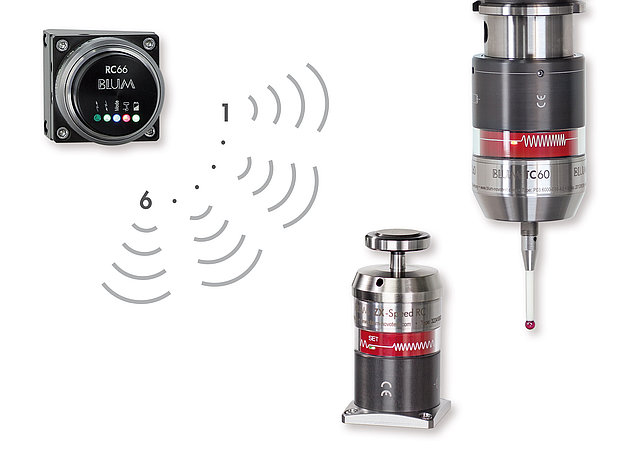

• 使用一部接收器連續控制多達 6 個無線電測量系統

• TWIN 運行模式：在一部機床上同時使用 2 個無線電測量系統

• 超長電池壽命

二、應用領域

用于對刀和刀具破損檢查的 BLUM 刀具測頭，BLUM 3D 刀具測頭在 CNC 加工中心可執行各種測量和監控任務。

2.1、刀具破損檢查，對中心刀具進行非接觸式破損監控，例如用于鉆頭、銑刀、雕刻刀、絲錐和鉸刀。

2.2、刀具長度測量，通過快速精密地測量長度，自動設置刀具并進行磨損監控。

2.3、刀具半徑測量，通過快速精密地測量半徑，自動測定刀具直徑和磨損。

2.4、磨損補償，在加工步驟之間進行測量，借此補償?shù)毒吣p。磨損值作為附加修正值，保存在刀具修正存儲器中。

2.5、 溫度補償，補償加工中心隨溫度變化的熱性能。、

2.6、冷卻劑環境，憑借現代的測量機構和堅固的設計，在冷卻液中可靠、快速地進行測量。

2.7、適用于大批量生產，完美適用于在最嚴苛的條件下進行系列生產。

三、特性

其他產品特性

• 最大觸測速度：2 m/min

• 開關點重復精度：0.4 μm 2σ（標準版）

• 最小刀具直徑：1 mm*

• 設備裝置保護方式 IP68

• 測量面可交換

• 極其堅固

* 取決于刀具幾何形狀和材質。觸測力不會毀壞刀具。

四、技術參數
