波龍BLUM接觸式對刀儀現貨促銷，趕緊致電0769-22186189

Z-Nano接觸式對刀儀是電纜連接的測量系統，可在加工中心上快速，精準且自動地測量刀具長度，并進行刀具破損監控。憑借堅固的機械設計和光電式信號觸發原理，使其在最惡劣的工作環境下亦能保證最高測量精度。需要對直徑極小的刀具進行高精度測量時，Z-Nano測頭還有“高精度”(HP) 版本。

---

適用機床品牌
日本牧野Makino、日本森精機mori seiki、日本馬扎克Mazak、日本兄弟Brother、日本安田Yasda、德國德瑪吉DMG、瑞士米克朗Mikron、瑞士阿奇夏米爾GF、美國哈斯Haas、美國哈挺Harding、韓國斗山Doosan、臺灣協鴻Hartford、臺灣高峰KAFO、臺灣永進YCM、臺灣亞威AWEA、臺灣LITZ等。

?

適用控制系統
發那科Fanuc、西門子Siemens、三菱Mitsubishi、海德漢Heidenhain等。

---

---

特點

● 刀具長度測量及破損監控
● 補償機床1個運動軸的溫度漂移
● 可測最小刀具直徑：0.1 mm
● 重復性精度：0.5 μm 2σ / HP：0.2 μm 2σ

● 無磨損的測量機構確保長期使用的可靠性
● 可更換的測量接觸面
● 結構緊湊，設計堅固
● 可測量易碎刀具材料及直徑最小的刀具

● LED指示信號輸出狀態
● 操作簡便
● 經濟性好 - 快速收回成本

---

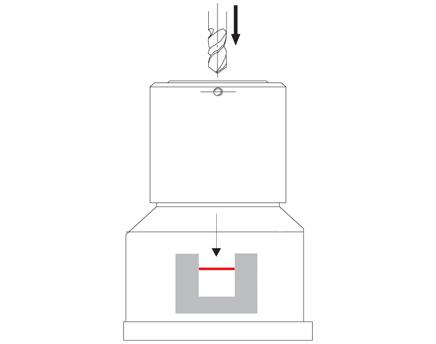

線性工作原理

基于線性工作原理，這款測頭擁有極小且無側向扭矩的測量壓力

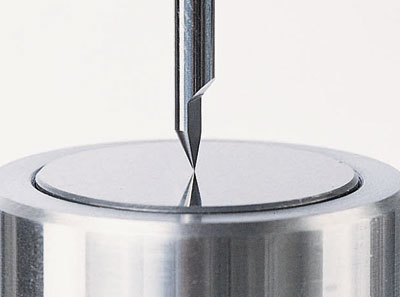

可測敏感易碎的刀具材料和直徑極小的刀具

即使測量接觸點偏離中心，也能確保極高精度

?

?

---

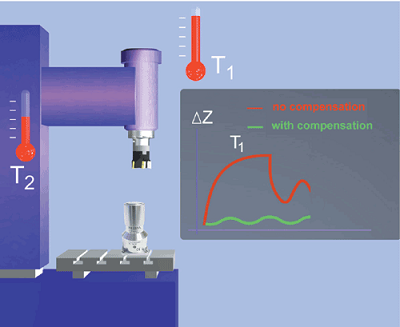

溫度漂移補償
● 溫度變化可對機床精度造成顯著影響
● Z-Nano測頭能自動修正運動軸的溫度漂移，維持穩定的加工精度

---

其他選項：

高精度型 (HP)——可保證的重復性：0.2 μm 2σ     了解更多“精密型”>>

---

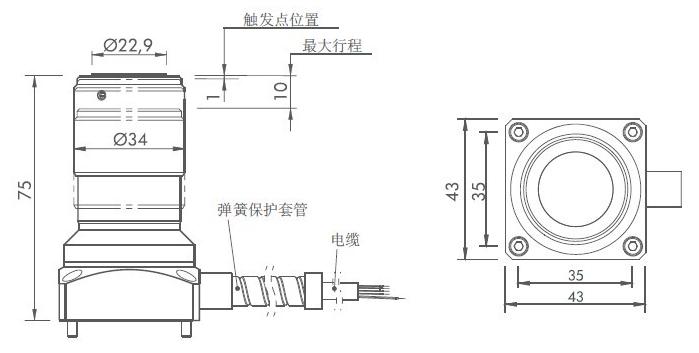

尺寸規格

Z-Nano的設計緊湊堅固。標準型號有側面連接和底面連接兩種。

---

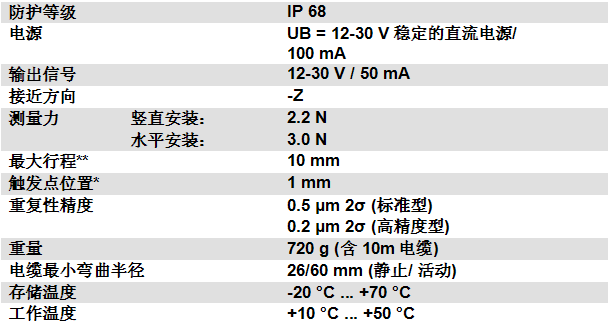

技術參數
