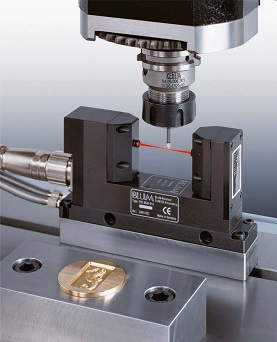

激光Nano 刀具測量系統 Laser Control Nano NT P87.0634-015-NT-A1-SET

Blum 激光測量系統是CNC加工中心上刀具測量與破損監控的尖端解決方案。在超過二十年的時間里，Blum LaserControl 一直代表著穩定的加工品質和最短的停機設定時間。憑借完善的防護措施、堅固的機械設定、高品質的激光光線以及內置的智能電子系統，Blum LaserControl 的可靠性和精度得到了廣泛認可。

適用機床品牌

日本牧野Makino、日本森精機mori seiki、日本馬扎克Mazak、日本兄弟Brother、日本安田Yasda、德國德瑪吉DMG、瑞士米克朗Mikron、瑞士阿奇夏米爾GF、美國哈斯Haas、美國哈挺Harding、韓國斗山Doosan、臺灣協鴻Hartford、臺灣高峰KAFO、臺灣永進YCM、臺灣亞威AWEA、臺灣LITZ等。

適用控制系統

發那科Fanuc、西門子Siemens、三菱Mitsubishi、海德漢Heidenhain等。

Blum激光測量系統的優勢：

●在實際加工的主軸轉速下進行刀具測量與破損監控

●可在實際裝夾情況下測量所有刀具和刀具材料

●高品質激光二極管和光學部件

●采用聚焦的激光光線，可實現最高測量精度，可測量最小直徑的刀具

●Blum防護系統確保100%可靠性

●經濟性高，全壽命成本低 (通過極低的耗氣量等措施實現)●全球服務與應用支持

---

技術參數

● 刀具測量            ● NT技術               ● 刀具破損監控

● 刀具長度測量    ● 刀具半徑測量    ● 刀具形狀測量

● 刀具形狀監控    ● 單一切刃監控    ● 偏擺監控

●刀尖測量             ● 砂輪測量            ● 微量磨損監控

●機床軸溫度漂移補償

---

● 整體式系統可實現最高精度
● 設計緊湊堅固
● 預先相對外殼校直的激光光線 度
● 聚焦的激光光線，測量最小刀具時亦可實現最高精度● 可非常簡便的安裝于機床工作臺上
● 可非常簡便的安裝刀具清潔噴嘴
● 可與搖臂單元共用
● 耗氣量極低

---

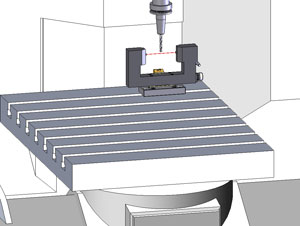

 一體式應用及安裝固定

Micro Compact NT和Nano NT是LaserControl系列的整體式版本。通常情況下安裝于工作臺上，或通過搖臂單元移動至加工區域中

?

---

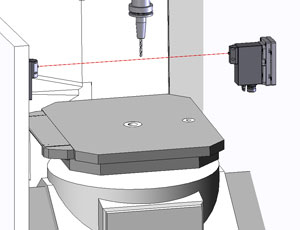

分體式應用及安裝固定
Micro Single NT和Mini NT 是分體式系統，包含分離的發射單元和接收單元。通常用于無法安裝在工作臺上的場合，例如機床帶有交換工作臺的情況。



---

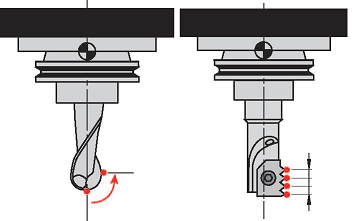

應用三：刀具磨損監控和形狀監控
● 自動監控刀具磨損
● 以非接觸的方式快速精確地掃描多種刀具
● 機內在線監控刀具幾何尺寸
● 可檢出單一切刃破損，確保加工品質始終如一

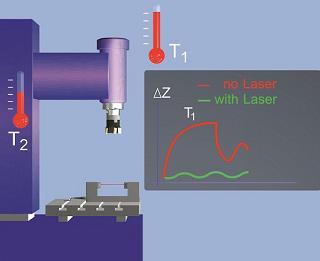

應用四：補償機床軸溫度漂移
● 補償主軸和運動軸的溫度漂移
● 補償高速旋轉下的主軸拉伸
● 動態測量方式可實現更高測量精度，降低高速銑削時的刀具磨損
● HSC機床的完美解決方案

---

其他軟件選項：
MicroWearControl (微量磨損監控)

● 在幾秒內檢測出微量磨損 (> 5 μm)

● 在加工條件下實現可靠的刀具監控

● 充分利用刀具的使用壽命

● 減少返工和廢品

● 完美適應大批量生產的要求 (例如發動機加工)

RunoutControl (偏擺監控)

● 數秒內檢查刀具偏擺

● 可靠識別換刀誤差和刀具裝夾誤差

● 降低廢品率，提高生產效率

● 保護主軸

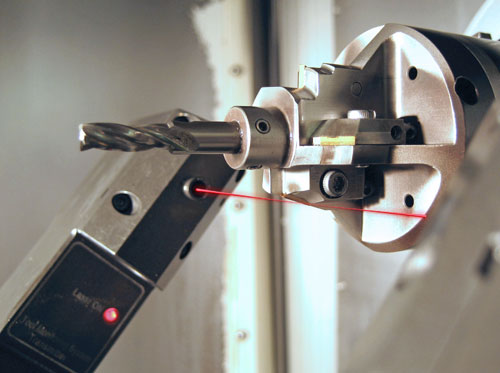

ToolTipControl (刀尖測量)
● 快速測量車刀和精鏜刀
● 對整個刀刃進行可靠的磨損監控
● 可靠的監控金剛石刀具和CBN刀具
● 內置于機床NC的刀具設定，自動更新刀具數據



---

污染防護系統
● 數控機床內的激光測量系統必須能穩定可靠地工作。
● 針對機床內的惡劣工作環境,所有Blum激光刀具測量系統都擁有完美的防護設計。
● 切削加工時，光學部件由機械快門密封，與惡劣環境相隔絕。

● 快門由氣動操作，確保100%可靠性。

● 快門開啟時，瞬間的氣流可清潔快門出口，排出堆積在出口處的污染物和切屑。
● 快門僅在短暫的測量過程中開啟，此時內部的正壓氣體可為光學部件提供額外的保護

● Blum在機內光學測量領域擁有超過20年經驗,
● 快門式的防護機構正是基于這些經驗的產物。簡單地概括，即“刮風下雨，切記關窗”



● 為基本實現激光系統的免維護， Blum氣動單元和快門機構結合使用是唯一的解決方案

● 此外,Blum激光系統只需要很少的壓縮空氣消耗,用戶得以長期有效地節約電能,保護環境

---

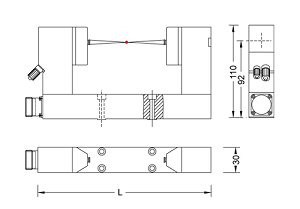

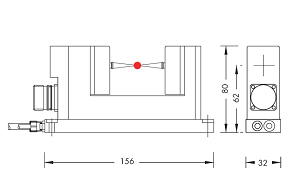

尺寸規格
● Micro Compact NT 的長度通常在150 mm 到1000 mm之間。
● 最大可測刀具直徑880 mm。對于其他刀具直徑，可提供特殊定制的版本

---

技術參數

激光安全等級 ：       等級2 根據IEC60825-1,21 CFR 1040.10

激光類型：                紅色可見激光 | 630-700nm | < 1 mW

防護等級：                IP68

電影：                        24V DC / 160 mA

輸入/輸出信號：       24V DC | 0-5V DC 模擬量輸出*

重復性：                    0.1 μm 2σ **

最小可測刀具直徑：標準:15μm**

選項：                        BL105:5μm**

測量速度(主軸轉速)：高于200000rpm

存儲/工作溫度：         -10℃...+70℃ | +5℃...+45℃

*選項

**受安裝條件、安裝穩定性、間距及測量模式影像

---

選項
