ER-015777 托板?148 G

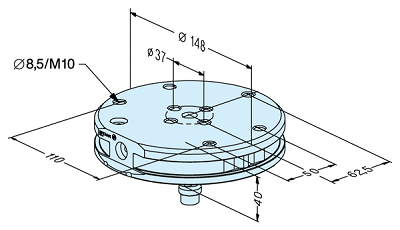

規格：標準型，帶磨削式定位片。

應用：在切削加工過程中適用于工件和夾具。

安裝：用M8螺釘穿過托板或用M10螺釘穿過坯料。

---



產品包裝清單

1 x 帶EWIS的 ?148托板G

1 x F/M拉釘

1 x 扳手(用于安裝密封螺絲(D))

---



部件描述

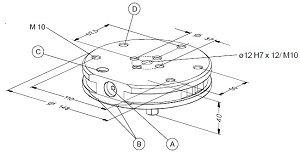

A) 用于裝EWISS芯片(選件)的?18螺孔。

B) 基準邊

C) 基準螺絲用螺孔

D) 密封螺孔M10

E) 拉釘及沖洗用M10螺孔

---



安裝

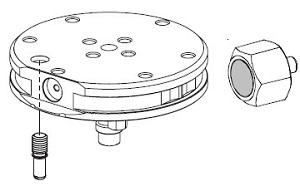

安裝拉釘：將隨附F/M ER-0107421拉釘裝于托板上(圖1)。

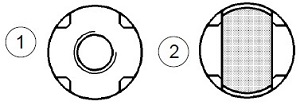

注意：如果使用F/A拉釘，確保下部與定位片槽嵌合。(圖2)!

---



?

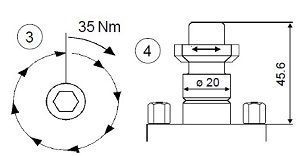

用35Nm力擰緊M10螺栓(圖3)。

可移動部分可消除M10螺孔任何軸向誤差(圖4)。

---



將工件或電極(M)裝夾在托板(N)上。對齊基準標記(B)，將托板插進EROWA卡盤(O)(圖5)

卡盤操作說明中有此夾持過程的描述。

---



選件

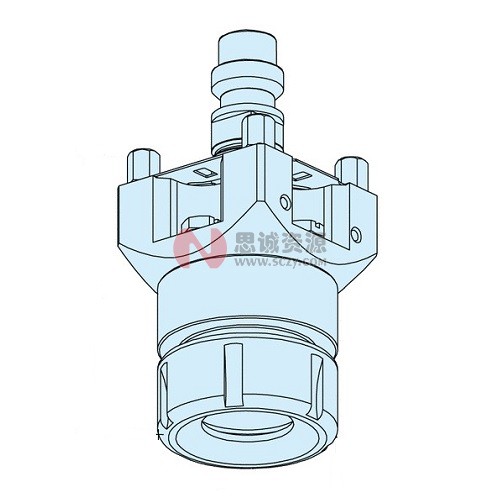

ER-035154

EWIS芯片及

SW 14夾頭

數據感應承載器，用于托板及電極夾頭。

ER-046221基準螺絲(一套10只)

此螺絲可確保托板總是能插入強力卡盤P的相同位置。

---



備件

ER-010742 F/M拉釘

---

1970年瑞士EROWA公司成立，隨之而來的是對工模具制造和精密機械領域的不斷探索與創新。憑借革新及實踐為導向的系統解決方法和全面廣泛的服務體系，在短短的三十幾年時間內，EROWA公司已從一個小公司發展壯大為成功的國際集團公司--瑞士歐令達集團，擁有十幾個世界專利，分支機構遍布全球。EROWA--源于德語中放電加工、工模具制造和自動化三個詞首字母的縮寫。EROWA，一個如此簡潔干凈的圖案，卻標志著世界最頂尖水平的工裝夾具定位系統，飽含著瑞士精密機械加工的成果，代表著精準與經典。EROWA享有世界專利的工裝定位元件將柔性和剛性完美結合，保證工件工裝的重復定位精度為2μm，從源頭上控制累積誤差，同時大幅降低機床停機時間，使設備利用率達到最高點。產品主要應用在各類機床、模具制造，以及電子、汽車、制表、醫療技術、航空航天及切削工具等領域的產品生產。優良的性價比使得EROWA得到了眾多國際廠商的推崇，業內用過EROWA系統的朋友都稱贊她是“定位專家，精準之源”。
