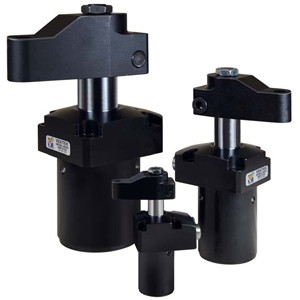

雙動上法蘭式TuffCam?旋轉缸專門針對高速、精確定位或重臂的應用而開發

TuffCam?旋轉缸專門針對高速，精確定位或重臂的應用而開發的。這些三凸輪設計的大夾緊力的缸可以在1秒內定位和夾緊，并且可以比標準旋轉缸舉動更大的旋臂。這個創新的關鍵之一就是為提高強度和耐磨性而開發的專利的凸輪從動球座。使用了專利VektekV型槽，一個復合球座，一個彈性體彈簧，使得這些缸減少了凈摩擦而改進了缸的分離，減少了動摩擦而延長使用壽命。

---

■ TuffCam?7MPa旋轉夾緊器可應用在無需減壓條件下從1MPa到7MPa間的任何油壓；

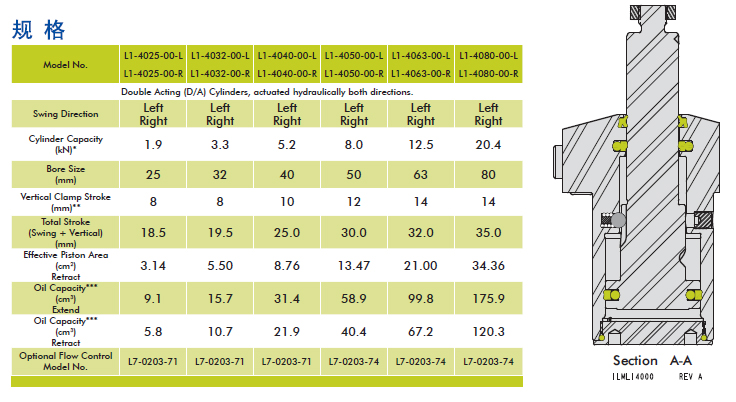

■ 從1.9KN到20.4KN有6種規格型號可選擇；

■ 專利的球座改進了旋轉功能，與凸輪從動件接觸，降低動態和靜態摩擦；

■ 鋼球材質選用碳化鎢，提高了耐磨性；

■ 缸體上的BHC?(黑色硬涂層)有助于防止刮傷和擦傷；

■ 壓臂為選購件；

■ 坐墊式配管和G螺紋配管兩種形式。

---

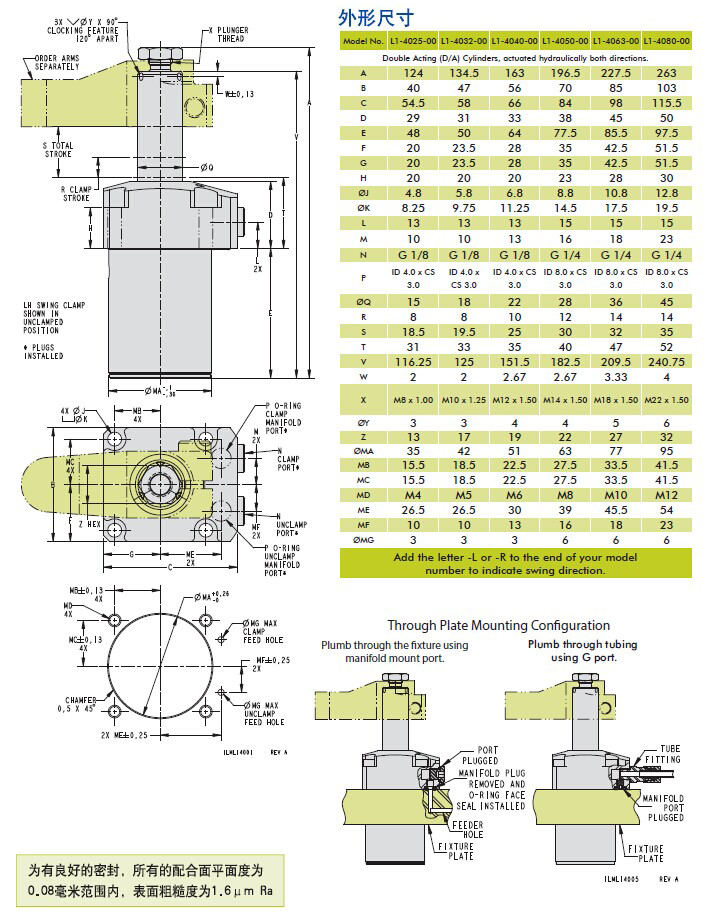

7MPa TuffCam?凸輪從動件設計

*三凸輪使得旋臂定位更精確，旋轉更順暢，凸輪表面接觸壓力更低；

*改進的旋轉功能的不銹鋼球座，凸輪從動件的接觸，減少摩擦；

*通過不銹鋼彈簧增加凸輪槽的接觸力；

*球的材料為碳化鎢，世界上最堅硬的材料。

---

警告：懸臂在旋轉時不能接觸工件或夾具

*缸夾緊力是在70bar(7MPa)最大運行壓力下使用Vektek標準旋轉臂下列出的。最小操作壓力是10bar(1MPa),最大操作壓力是100bar(10MPa)。通過調節系統壓力可以調節夾持力。確定適當?shù)膽?yīng)用輸出力，請用70bar(7MPa)除圖中缸的夾緊力，將結果乘以您系統的運行壓力，便得到適當?shù)膴A緊力。(因?yàn)閮?nèi)部旋臂負載，摩擦損失和/或復位彈簧，實際夾緊力稍微有點不同)；

*允許使用不同高度的工件，建議將夾緊行程距離設定為垂直行程的50%；

*為確保服務壽命最長，運行無故障，請調整好液體流量。

---

注意：以上建議的流量是最大流量，時間是最少的夾緊時間

-當使用自制臂時，要考慮到延長臂的流量和時間的限制因素；

-缸定位的實際時間會由于自制臂的配置而有所不同，可能需要客戶在特定的應用中測試來確定限度。

---
