波龍TC62機床測頭ECP03.6200-010-A3-SET使用BRC無線電傳輸技術的接觸式量測系統

TC62測頭的設計針對兩種情況：一是測頭與接收器的距離過長，二是測量過程中測頭與接收器之間無法保證持續無遮擋的通信。例如機床加工區域過大、5軸加工中心或者測頭需要深入到工件內部的情況。這款測頭的信號傳輸使用了創新的BRC技術，在速度、可靠性以及用戶友好性方面都樹立了新的標準。區別于傳統測頭，Blum TC62不使用三點接觸原理或敏感開關元件，因此可在各接近方向上實現最高精度，并達到更高的測量速度。

TC62測頭
● 工件測量
● 無線電傳輸
● 全方位量測
● 無磨損的測量機構
● 單件&批量生產
● 三維輪廓測量
●機臺軸向溫升變位補償

特點
● 全方向測頭： 63 mm
● 最大測量速度：3 m/min
● 重復性精度：1 μm 2σ
● 可承受極高加速度和測量速度
● 高可靠性的BRC傳輸技術
● 帶有大量冷卻液和污染的環境下仍可保持接觸測量精度
● 低耗電設計
● 無磨損的測量機構確保長期穩定性
● 堅固的機械設計
● 測桿有自對心設計，更換時免除調整對心
● IP68防護等級

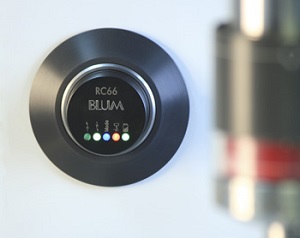

● 支持測頭與接收器之間智能配對，操作簡便

技術亮點


圓周凸角的測量機構
● Blum測量原理可實現各向同性的測量特性
● 在各方向實現最高精度
● 在各方向實現相同接觸力

● 不需要主軸定向

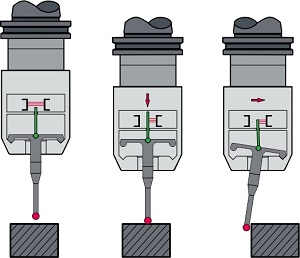

光電式信號觸發
● 通過遮蔽內部微型光柵實現無磨損的信號觸發
● LED指示功能狀態

● 相比傳統測頭顯著提高測量速度和精度

優勢
● 測量速度高達2m/min
● 精確且無圓周凸角的接觸測量特性
● 無磨損的光電式測量機構
● 測頭與接收器之間的配對過程簡單快速
● 單個接收器可控制最多6個測頭系統
● 更長的電池壽命
● 帶有切削液的情況下仍然保持極高測量精度

● 設計堅固且經過實踐驗證

BRC無線電技術-極高傳輸速度和魯棒性
● 高魯棒性傳輸協議
● 極高的信號傳輸速度，將非恒定測量速度造成的誤差影響降至最低
● 通過無線電信號控制激活測頭

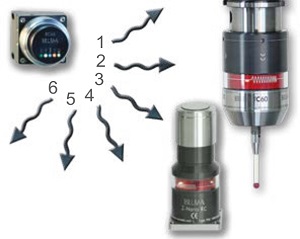

● 可通過無線電信號選擇最多6個測頭



供電
● 低耗電設計，可實現10萬次接觸測量
● 可更換的標準電池，成本極低
● LED指示電池電量

尺寸及配套測桿
● TC62的設計考慮了緊湊性和堅固性。
● 標準測桿長度從50 mm 到200 mm。
● 測桿長度可定制

技術參數
●  防護等級：IP68
●  接近方向：±X, ±Y, ±Z
 ●  XY | Z 方向測量力：2,3N/0,65N(LF)*|5,7N/1,6N(LF)*
 ●  XY | Z 方向最大偏移量：±11°| 6 mm
●  最大加速度：50m / s2
●  重復性：0.3μm 2σ
●  最大測量速度：2 m/min
●  重量：250g
●  信號傳輸方式：無線電(BRC技術)
●  通信頻帶：2.4000-2.4835GHz
●  發射功率：0 dBM
●  工作范圍：5m
●  電池 (2顆) ：Saft Lithium LS 14250 (1/2AA , 3,6V) 1200 mAh
●  刀柄： BTH 50 (HSK , SK, BT, VDI, ...)
●  存儲 / 工作溫度 ：-20 °C … +70 °C | +5 °C … +50 °C
     *測桿 L=30mm
