●只要型號相同，并排配置精度均在0.01以內。（全品標準并排配置規格）

●采用卷繞式切屑罩，可防止切屑進入底座。

●采用防上浮機構，可防止工件上浮。

●精度優于原JIS 0級。

●滑動面采用火焰淬火(HRC45)，耐磨損性優異。

●底座為可鍛鑄鐵制，夾緊時不會發生彎曲、損壞。

●底座與固定鉗身采用一體化結構，確保了高剛性。

●與同級別的平口鉗相比，具有近2倍的鉗口張開度，可夾緊大型工件。

●鉗口高度大，高工件也可牢靠夾緊。

●配備有壓力補充機構，可作為壓力降低時的應急措施，不會影響正常運行。

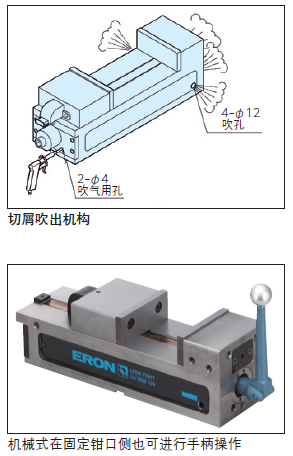

●采用切屑吹出機構，進入底座的切削液及細小切屑也可從吹孔排出。

●機械式在固定鉗口側也可進行手柄操作，而LTCV-TH可在液壓內置式的固定鉗口側進行手柄操作。

由于固定鉗口側距作業人員近，工件裝拆距離短，因此可縮短設置時間、減輕作業人員的負擔。

●SJ型(LTCV-S,SH)將標準型(LTCV,LTCV-H)鉗口更換成為臺階型鉗口。

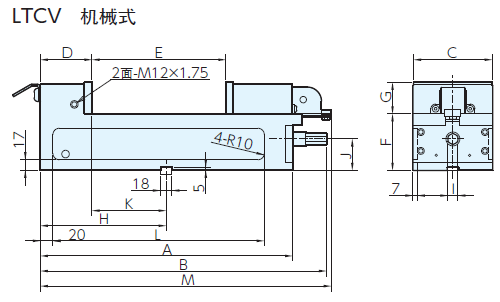

型號

A

B

C

D

E

F

G

H

J

K

L

M

N

O

P

Q

R

訂貨號

型號

鉗口寬度

鉗口高度

最大鉗口張開度

標準導位塊寬度

夾緊力kN

重量kg

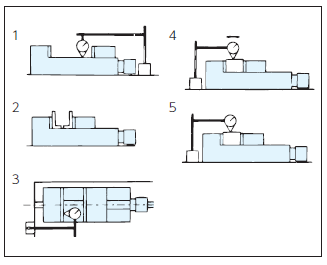

編號檢查項目(每100mm)標準原JIS標準 (0級）NABEYA 標準值1底座底面與鉗口滑動面的平行度0.0150.012鉗口與鉗口滑動面的垂直度0.030.0153底座底面的T型槽導向片與鉗口夾緊面的垂直度0.0150.0154夾緊后試塊頂面與底座底面的平行度0.020.0155夾緊后試塊頂面的上浮0.030.015
