大扭矩高剛性，夾緊在靠近工作附近的大直徑處，快速響應，控制處理器，集成壓力傳感器的優化監測，在夾緊和釋放期間無軸向運動，使用壽命長，在整個使用壽命期間夾緊力保持不變。

---

性能特點：

- IP67全面防護灰塵和液體

- 密封性：電機罩殼，根據IP67完全密封，防止電機損壞和鎖緊故障。

-  驅動電機：同一電機外殼可以匹配5種電機包括發那科，mavilor（西門子，海德漢），安川，三洋，meldas，三菱。易互換的電機。

- 黑盒子：增加可用性，降低維護費用。主要優點：可以快速精確定位故障點，做到預防性的維護，在線故障報警和主軸鎖緊控制系統。轉速，電機殼體的內部壓力，溫度，濕度和濃度的全面監控，實時記錄重要歷史數據。

-  USB插槽：快速，便捷的數據傳輸，便于故障診斷。授權選項：使用U盤與等級碼（OEM適用）

- 電纜接口單元：電纜接口可以全方向轉動，即插即用的設計，故障時快速更換電纜，所有內部電纜集成到接口。

- 主軸夾緊：大扭矩高剛性，夾緊在靠近工作附近的大直徑處，快速響應，控制處理器，集成壓力傳感器的優化監測，在夾緊和釋放期間無軸向運動，使用壽命長，在整個使用壽命期間夾緊力保持不變。

- 主軸：強硬化和高精度，徑向軸向跳動6μm（可選：到2μm），多用途產品配件。

- 附件：手動或自動HSK或者ISO夾緊，各種夾頭，夾緊系統，接盤和卡盤，處理托盤系統，旋轉連接和夾緊氣缸。附件可以隨時添加。

-  主軸軸承：四個位置安裝大型精密滾子軸承，軸承的大徑向間距保證了齒輪單位高剛性，所有的支撐點處于潤滑油中，良好的齒輪效率，依靠高品質的主軸軸承和軸承的表面精度。

-  齒輪：由于新材料和較厚的齒牙，沖擊強度大為改善，蝸輪蝸桿的強化和拋光，蝸桿，特別設計，適合最佳表現。大蝸桿直徑高耐磨性=長期高精度的穩定表現，齒輪長期360°全面穩定旋轉。

?

尺寸：

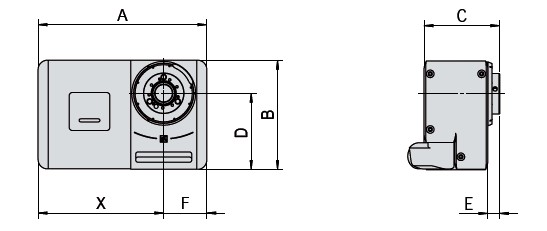

L = 左驅動器 (R = 右驅動器，左右顛倒)

	A*	B	C	D	E	F	X *
EA-507	311	165	136	110	23	75	236
EA-510	333	215	150	150	23	85	248
EA-520	405	270	186	180	44	110	295
EA-530	550	360	223	220	43	160	390

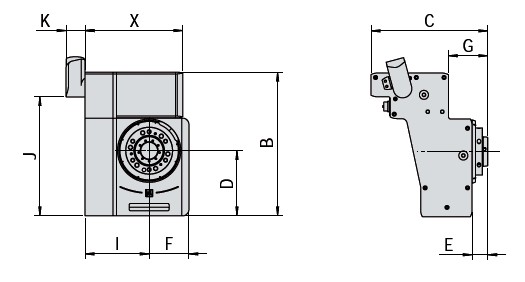

OL = 左上驅動器 (OR = 右上驅動器，左右顛倒)

	B	C	D	E	F	G	I	J	K	X *
EA-510	329	229	150	23	85	65	125	53	261	240
EA-520	397	323	180	44	110	109	177	53	328	270

* 尺寸適于標準電機。對于其它電機可能會更長約 50 毫米。

?

尖端提高和垂直夾緊
我們提供各種基板和間隔板；歡迎咨詢。這是用于 EA 轉臺的標準基板：

	訂貨號	名稱				尺寸（毫米）
	尖端提高
EA-507	GPL.507-150	尖端提高用基板				40mm 搭配 Sph=150mm
EA-510	GPL.510-180					30mm 搭配 Sph=180mm
EA-520	GPL.520-220					40mm 搭配 Sph=220mm
EA-530	GPL.530-270					50mm 搭配 Sph=270mm
	訂貨號	DDF	SPZ	WMS 1xx/2xx	WMS 7xx/8xx	尺寸（毫米）

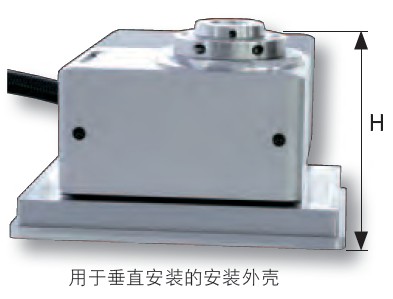

	垂直夾緊安裝外殼
EA-510	GPL.510ver-180	x				H=180mm
EA-510	GPL.510ver-240	x	x	x		H=240mm
EA-520	GPL.520ver-215	x				H=215mm
EA-520	GPL.520ver-275	x	x	x		H=275mm
EA-530	GPL.530ver-255	x				H=255mm
EA-530	GPL.530ver-310	x	x	x	x	H=310mm

?

一般技術數據：

	重量 [kg]	最大主軸載荷 [kg]	夾緊力矩 [Nm]	傾斜力矩 [Nm]	軸向作用力 [kN]	質量慣性矩 J [kgm2]	齒輪箱 載荷 [Nm]	零件精度 [arc sec]**
								Pa +/-	Ps +/-	WMS +/-
		無      有 支撐     支撐				slx*                             J                            最大	校正值M最大	標準/提高	標準/提高
EA-507	22	120            240	300	1'200	44	0.05              1	120	20/12	2	5...1
EA-510	30	200            400	800	2'000	46	0.2                7	250	17/10	2	5...1
EA-520	57	400            800	2'000	3'900	100	0.8              15	440	12/8	2	5...1
EA-530	140	800         1'600	5'000	10'400	210	2                 30	650	10/6	2	5...1
